AUTODESK FUSION360 スケッチの編集方法

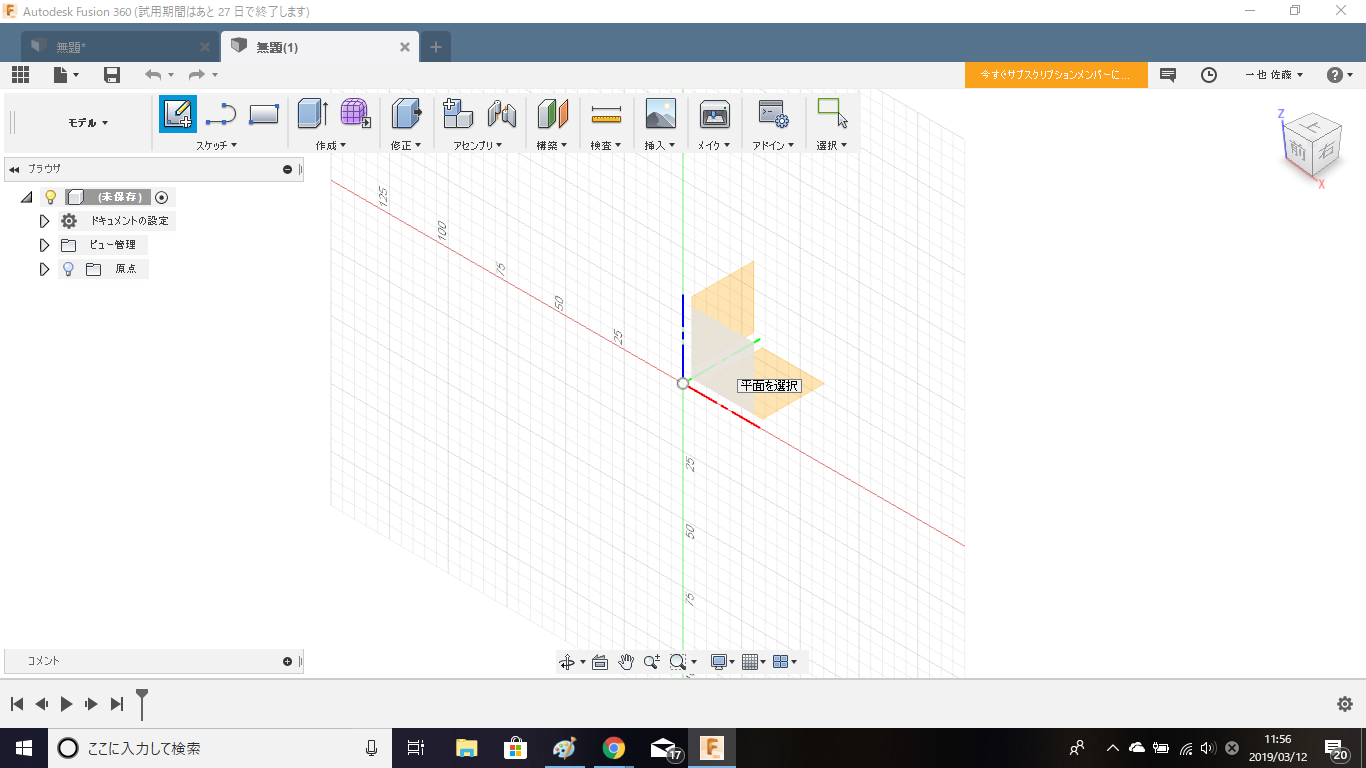

スケッチツールの「スケッチを作成」を選択すると、スケッチ平面を選択するように指示があります。

スケッチ平面を選択するときに、私は、基本的には「XZ平面」を選択するようにしています。「XZ平面」は正面図にあたるので、3Dモデルを作成する時にイメージしやすくなります。

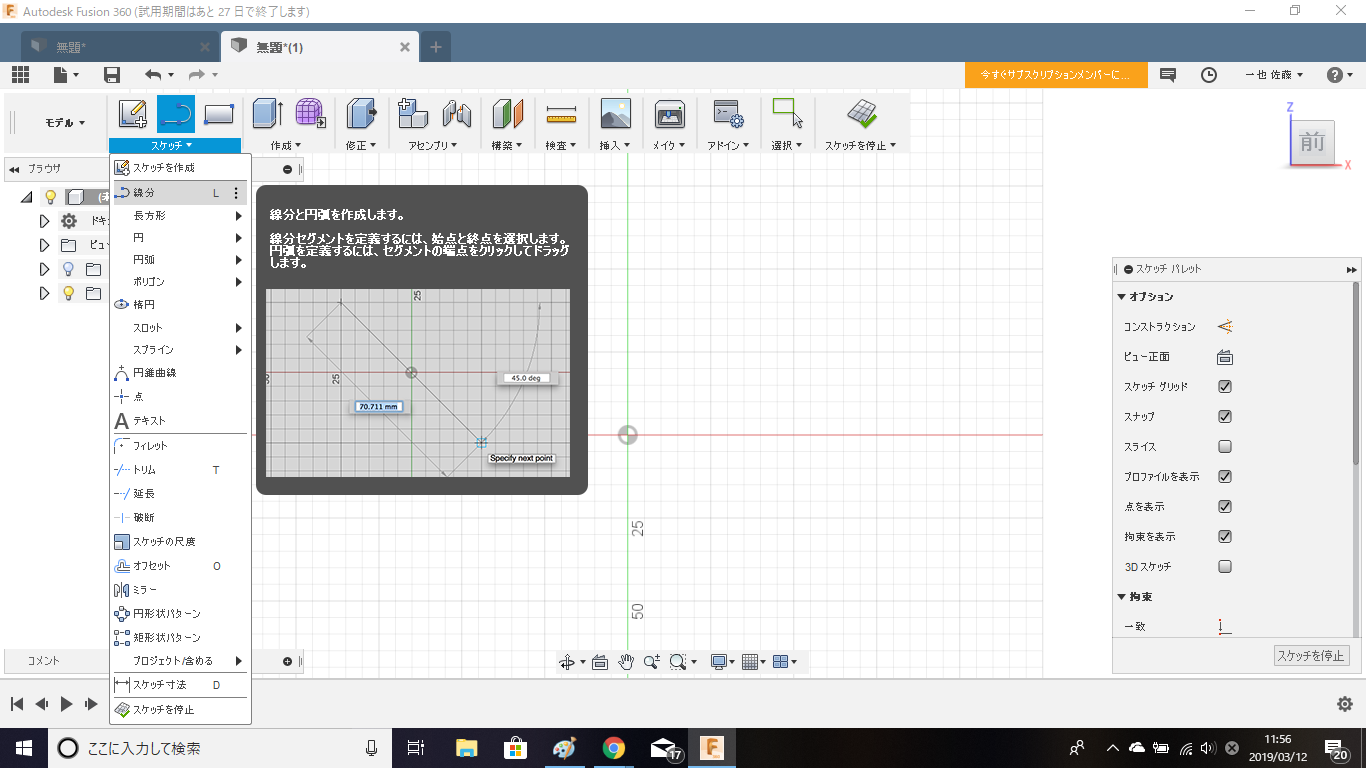

スケッチツールの「線分」を指定します。

「線分」を指定したら、適当にスケッチしていきます。

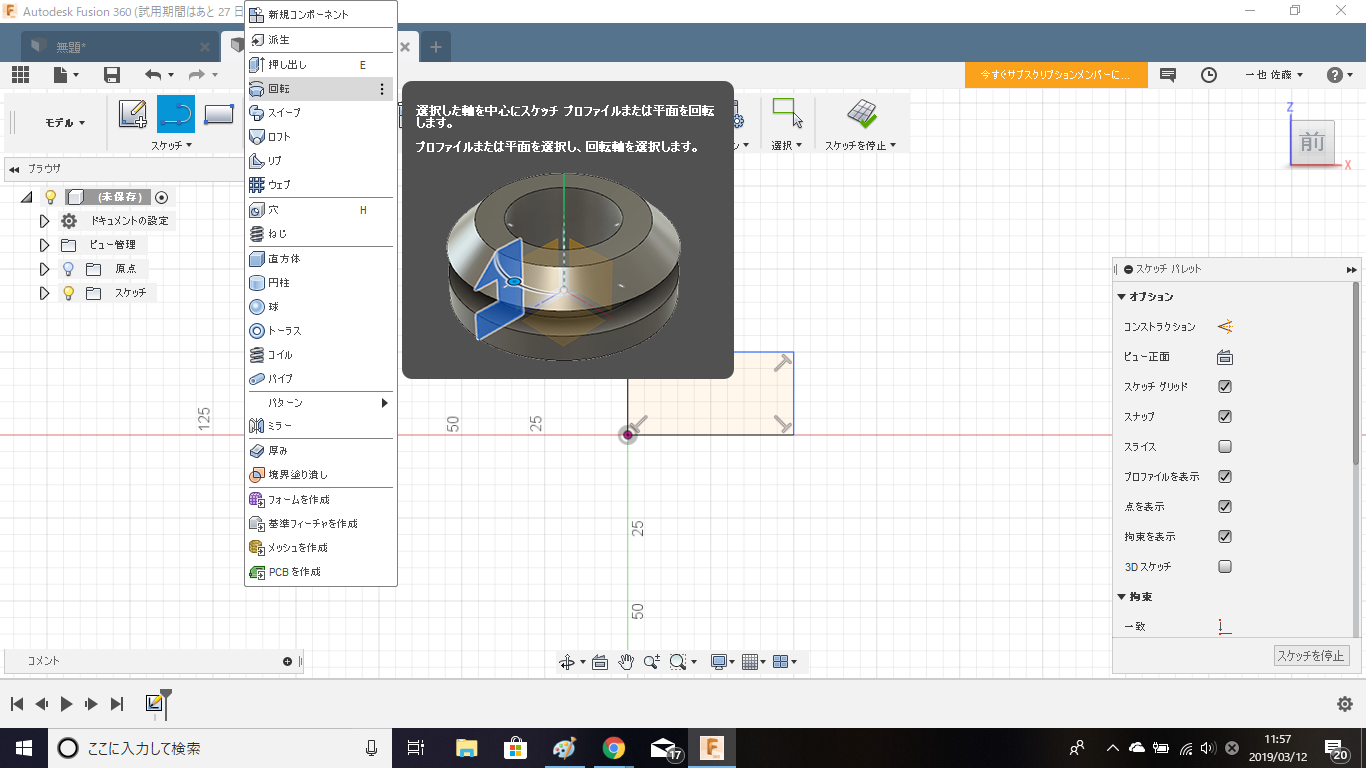

作成ツールの「回転」を使用して、3Dモデルを作成します。

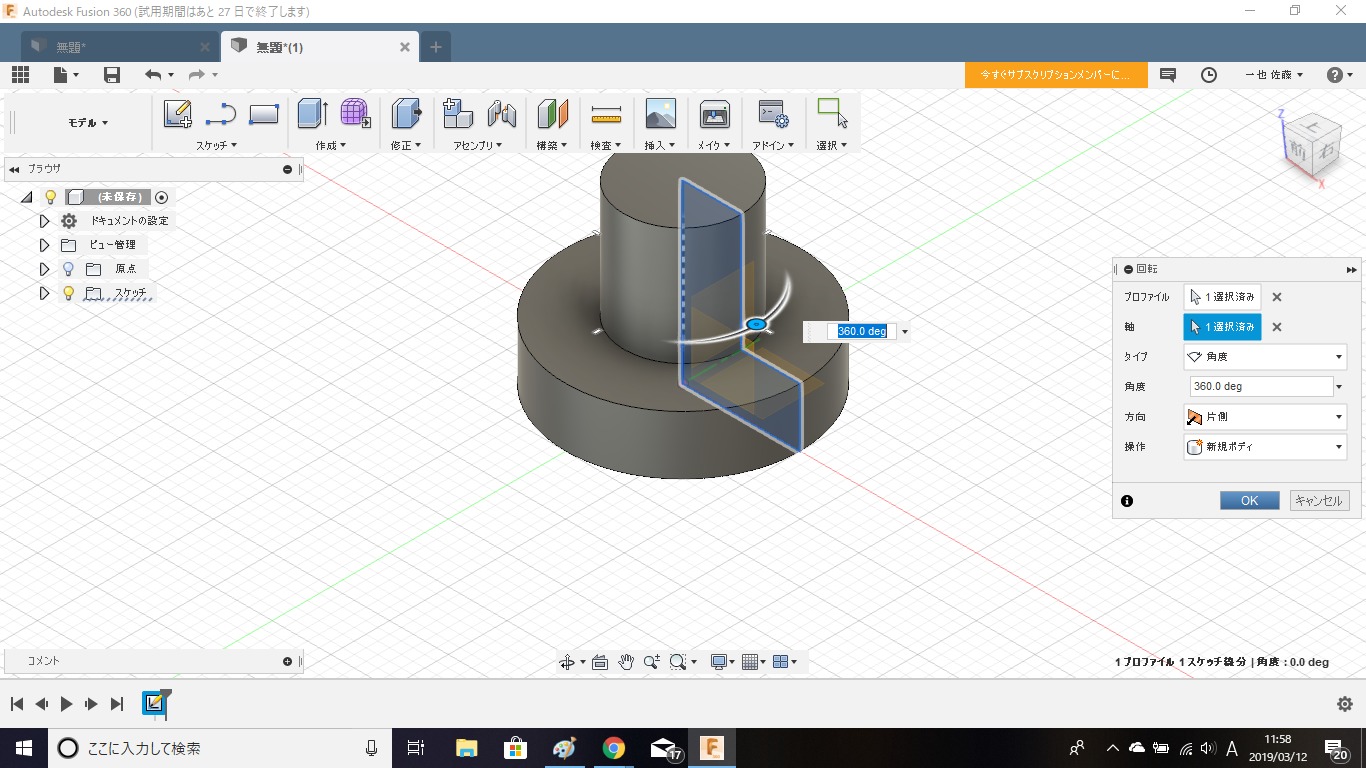

「プロファイル」と「軸」を選択したら、OKをクリックします。

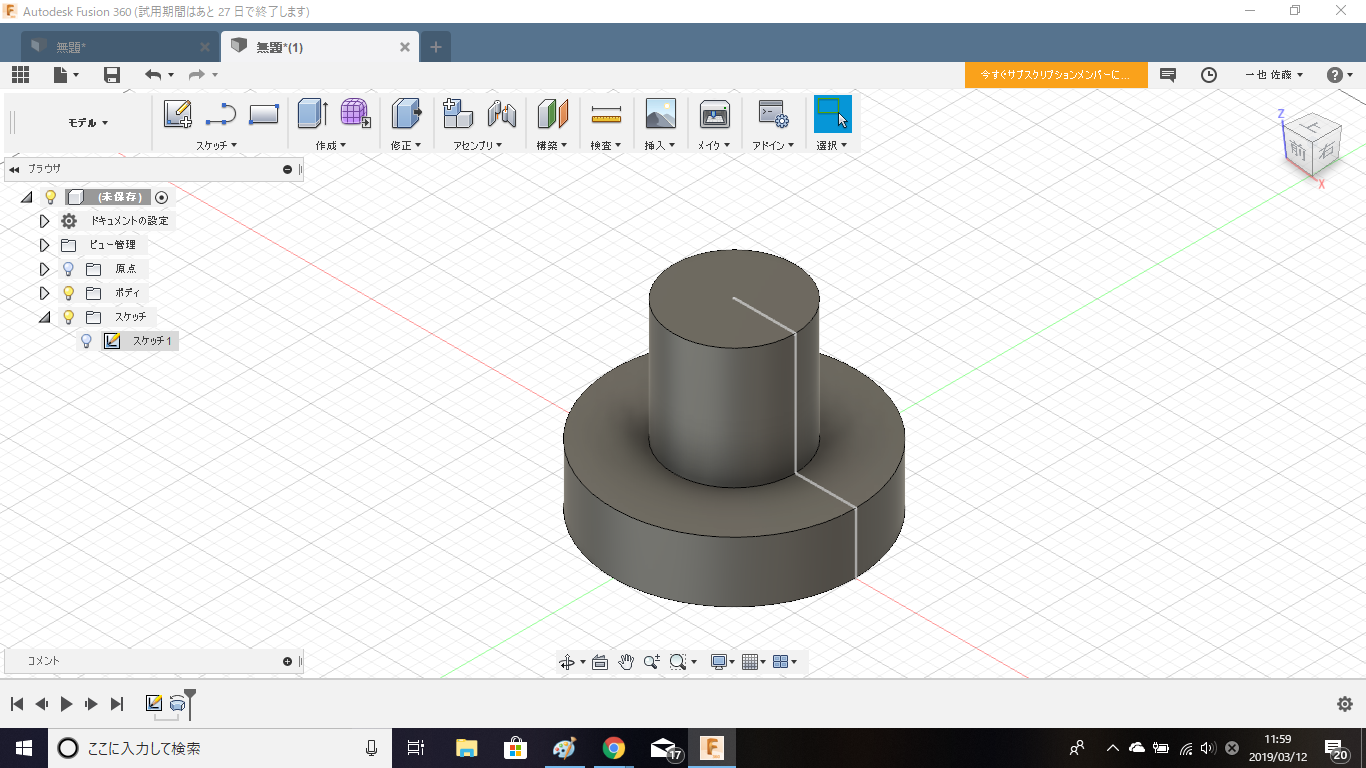

3Dモデルが完成しました。

ツリーの中から、スケッチを編集を選択します。

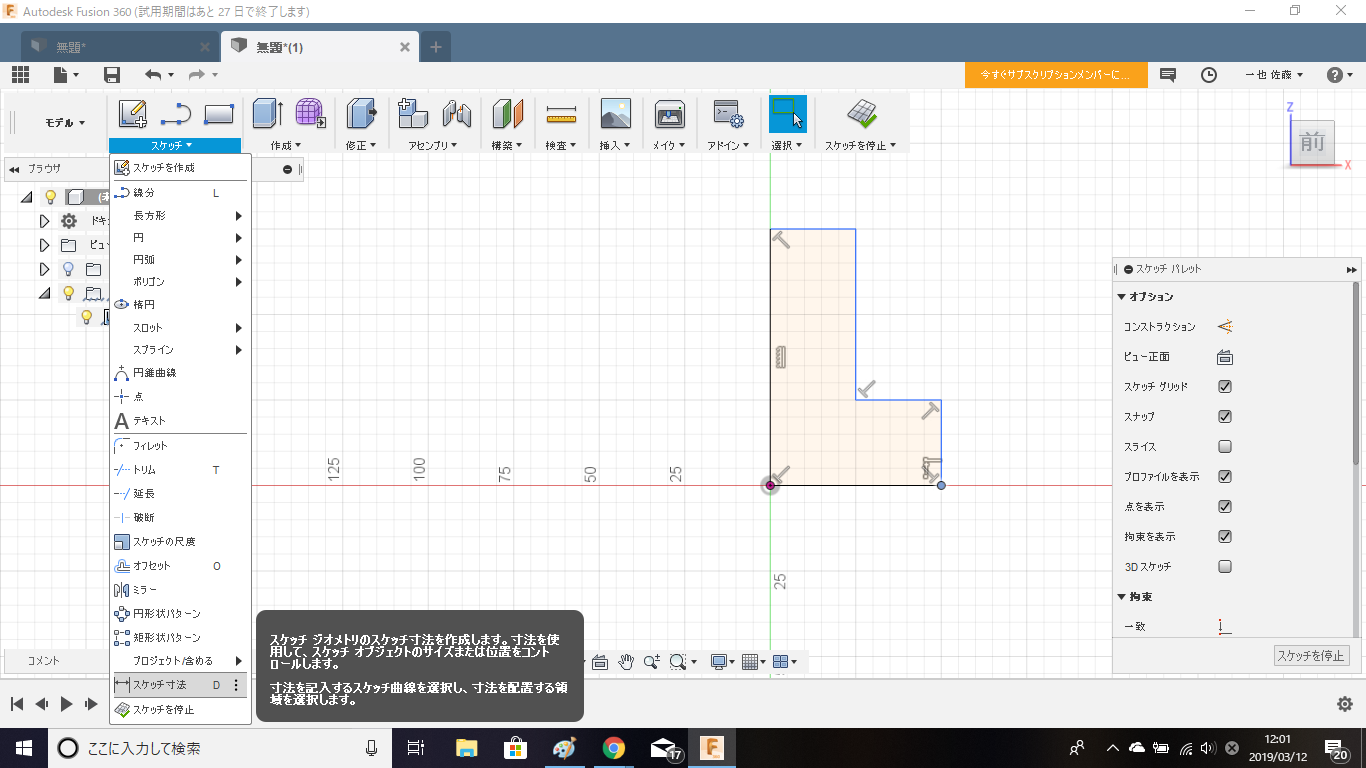

スケッチツールの中から「スケッチ寸法」を選択します。

寸法を編集したい線分二点を指定して、寸法を表示させます。

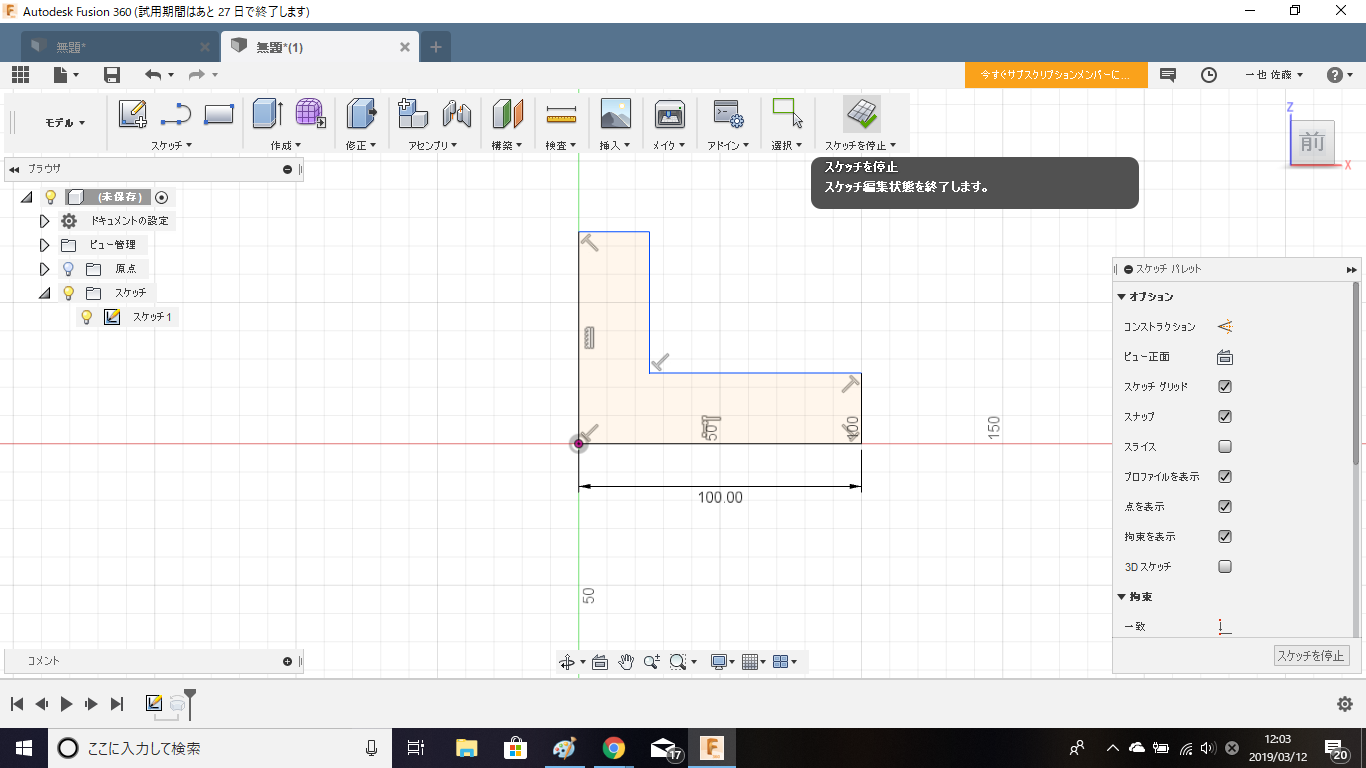

今回は、「50ミリ」から「100ミリ」に変更しました。

3Dモデルにも、しっかりと反映されています。

FUSION360を学ぶのにお勧めの参考書を紹介します。著者は教育現場やセミナー、ワークショップで豊富な指導経験をもつ小原照記氏、Autodesk社でFUSION360ビジネスを取りまとめるマネージャーの藤村祐爾氏の二人。本書ではFUSION360の使い方を初心者むけに「やさしく」解説されています。

AUTODESK FUSION360 スケッチの編集方法まとめ

3Dモデルの作成方法についてはYouTubeに動画をアップしていますので宜しければ見てみてください。
