【3DCAD】AUTODESK FUSION360 3Dモデルの作成方法

こんにちは、複業ブロガーのカズです。(@kazu20170825)

今日は何をするんですか?

今日はFUSION360でモデリングをする場合の基本となる「スケッチ」と「押し出し」について説明するよ。
本記事では「AUTODESK FUSION360 3Dモデルの作成方法」について書いていきます。
「FUSION360の使い方」を初めて操作する人にも分かりやすく書いていきます。
AUTODESK FUSION360 3Dモデルの作成方法

今回は、簡単な長方形の作成方法を説明します。

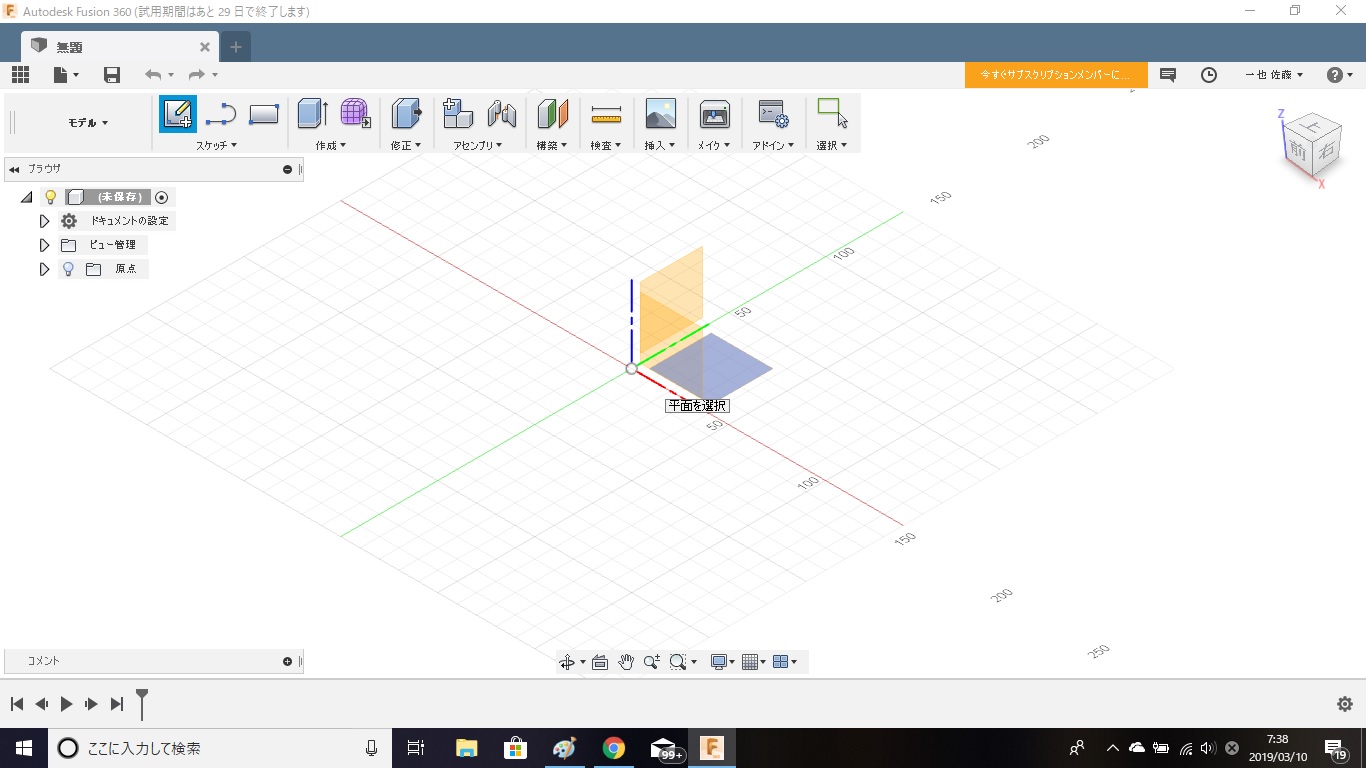

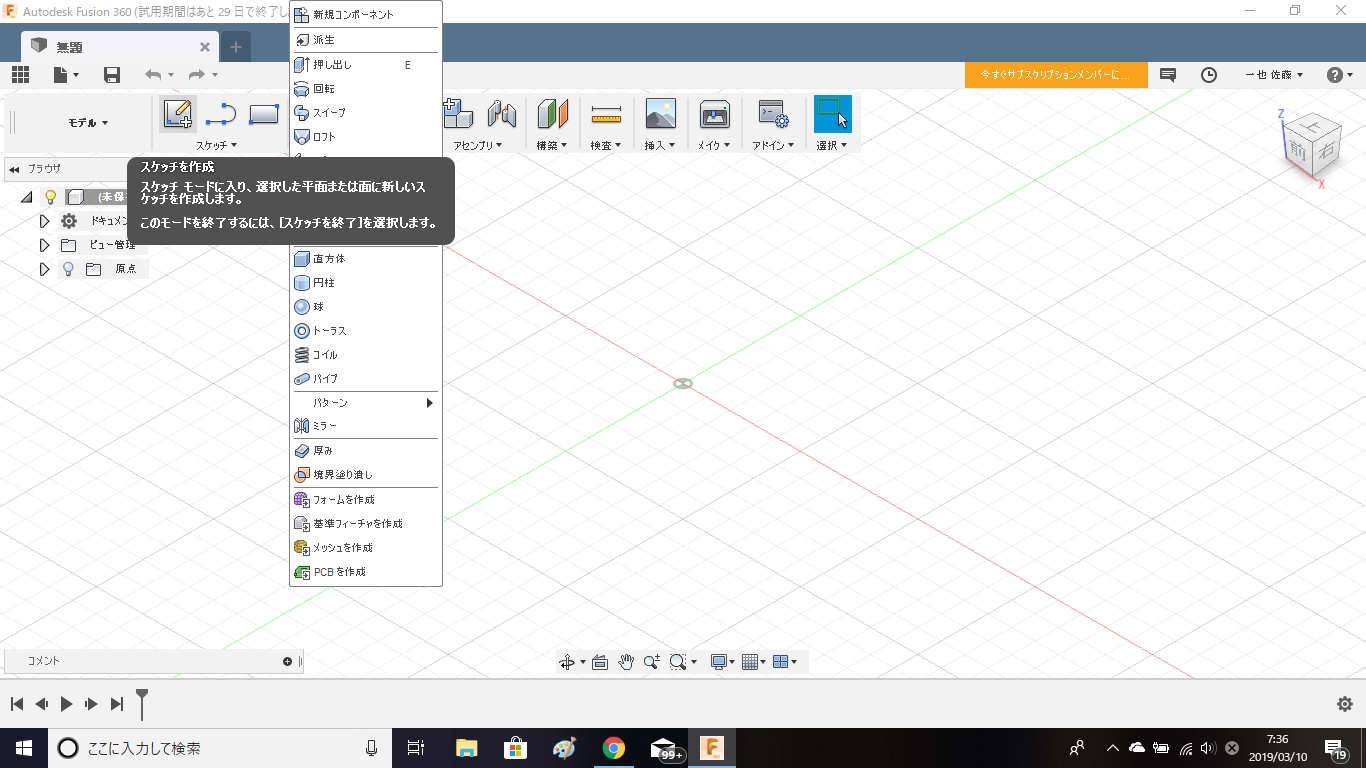

スケッチツールの「スケッチを作成」を選択すると、スケッチ平面を選択するように指示があるので、任意の平面を選択します。

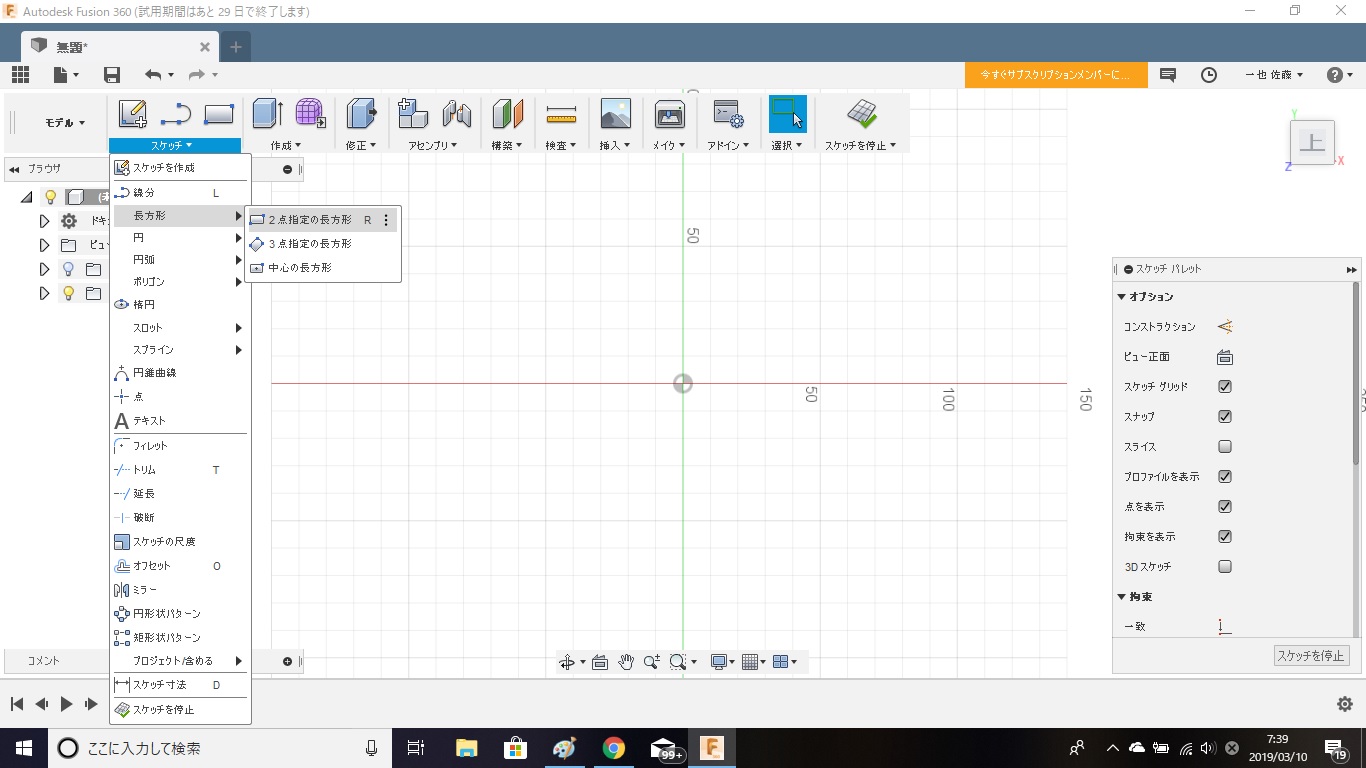

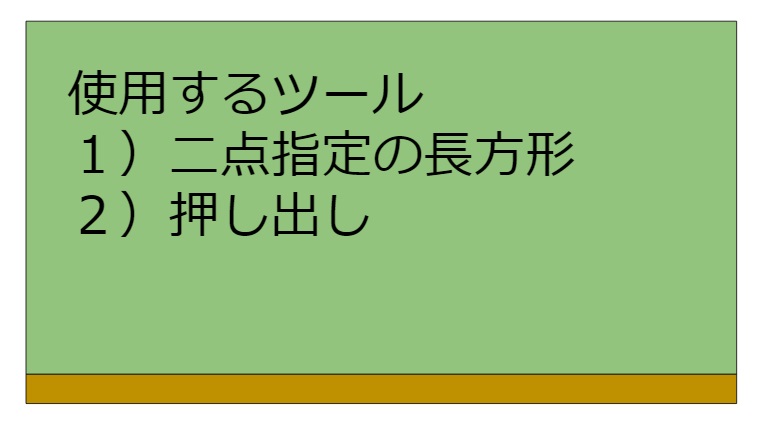

今回は「二点指定の長方形」を作成します。

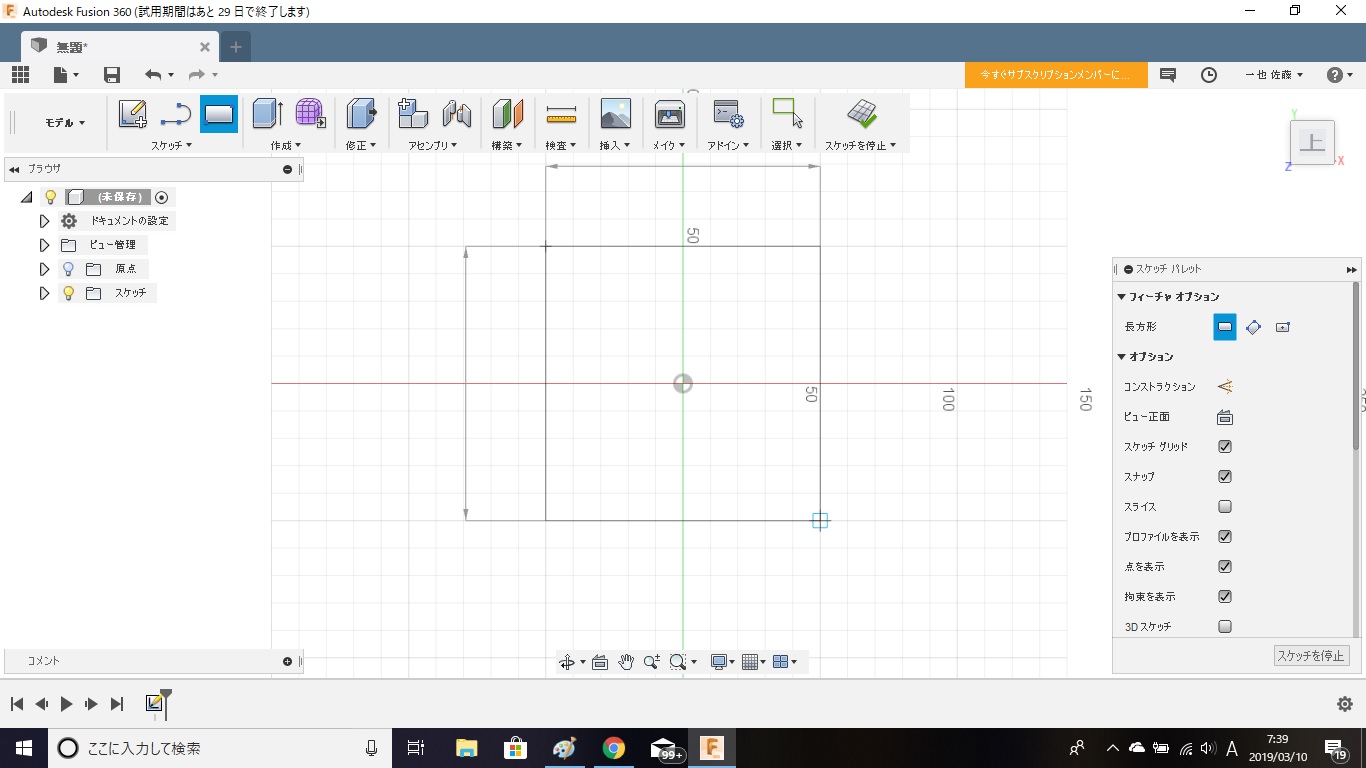

適当な位置で二点指定します。(寸法は後から修正出来ます。)

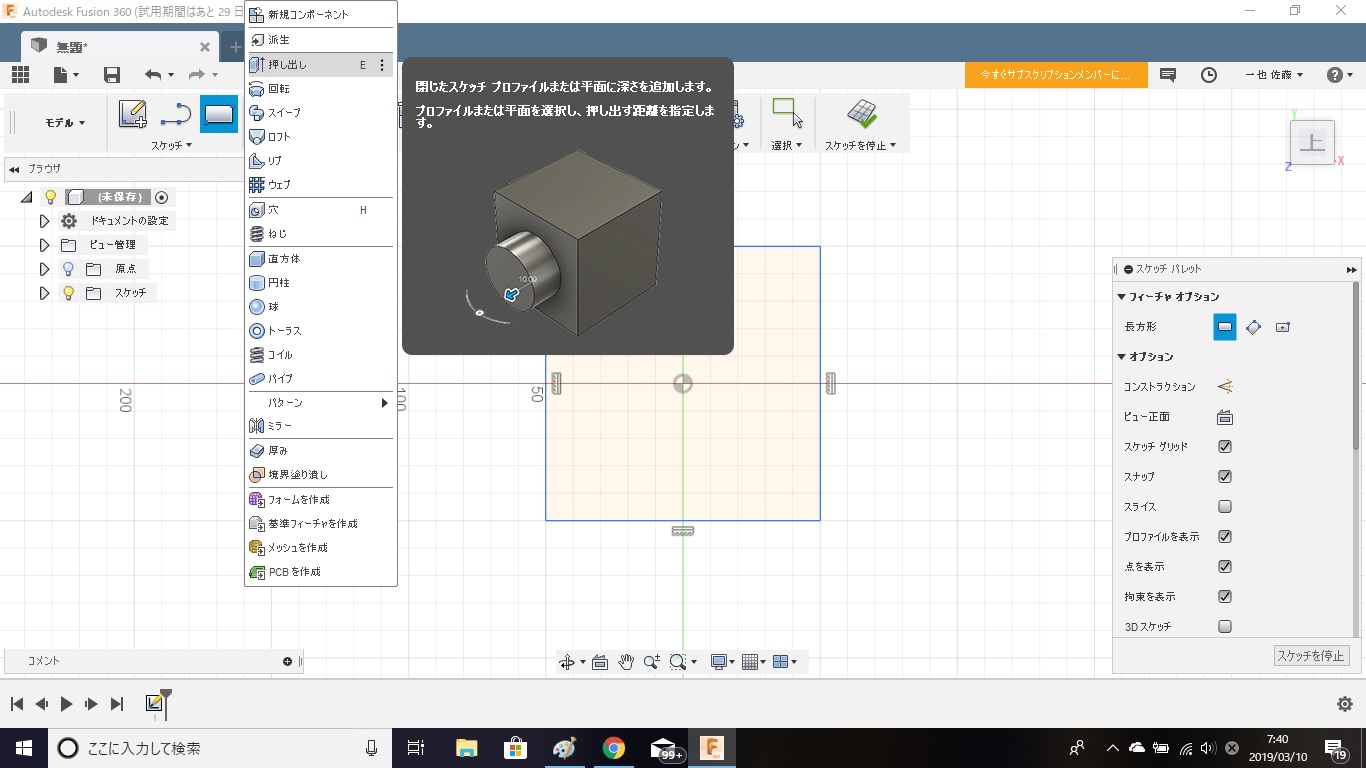

次に、作成ツールの中から「押し出し」を選択します。

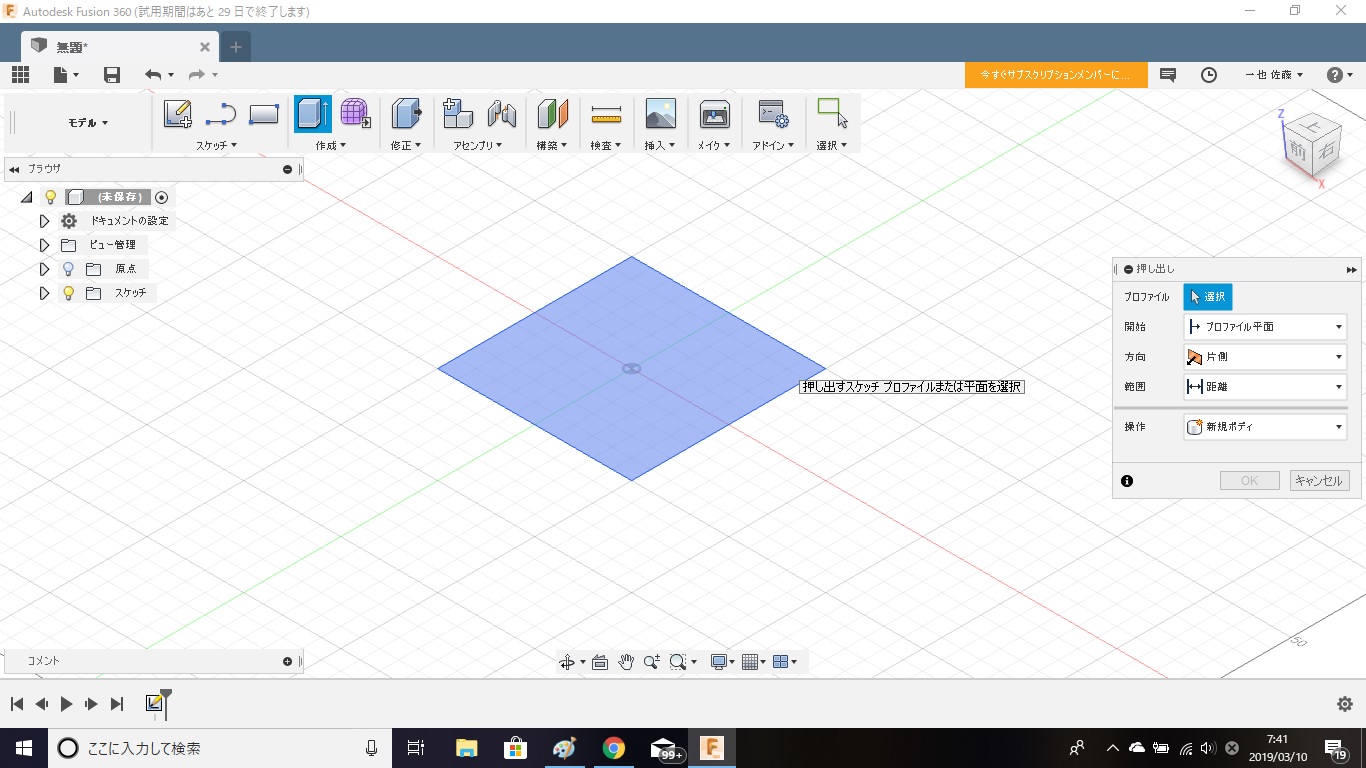

押し出しを選択すると、プロファイルを選択するように指示があるので、先ほど作成したスケッチを選択します。
プロファイル=スケッチと覚えておくと良いです。

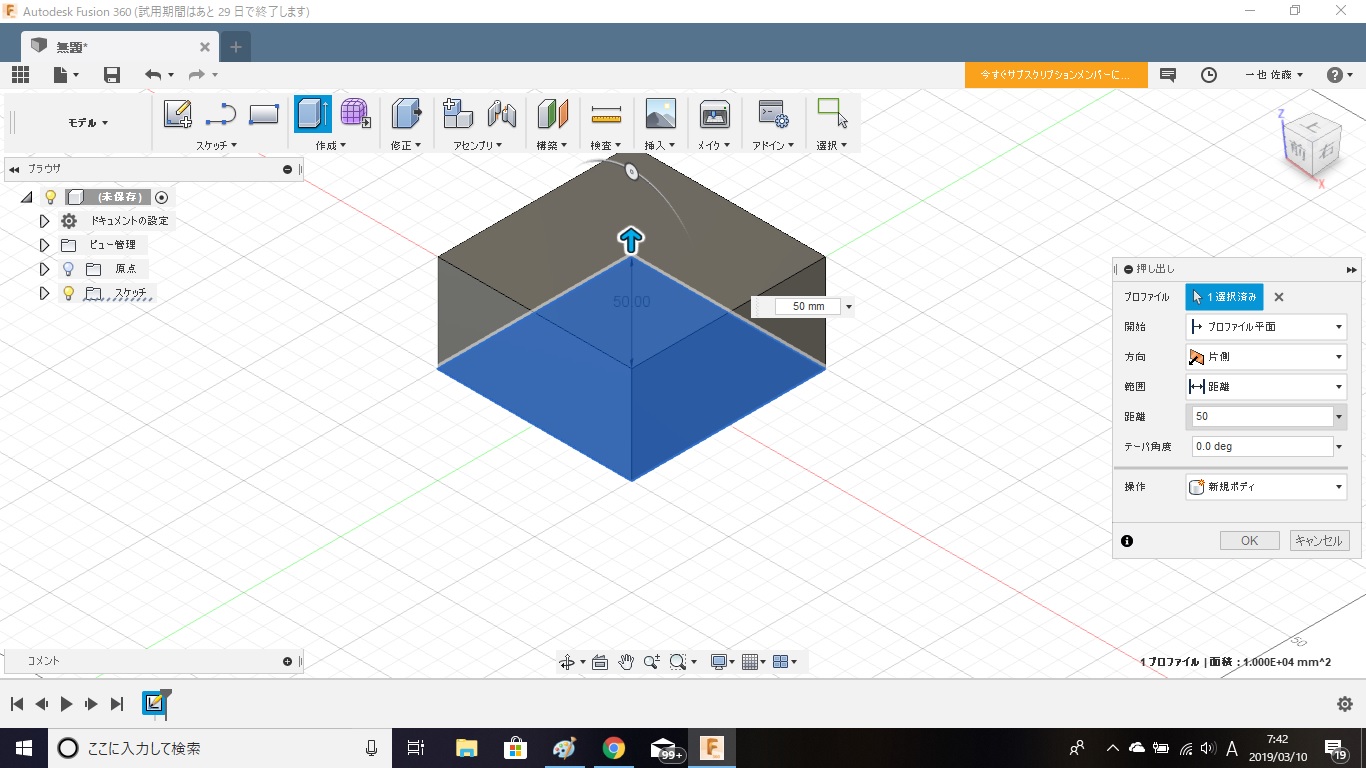

プロファイルを選択したら、押し出す距離を指定します。(今回は50mmで指定します。)

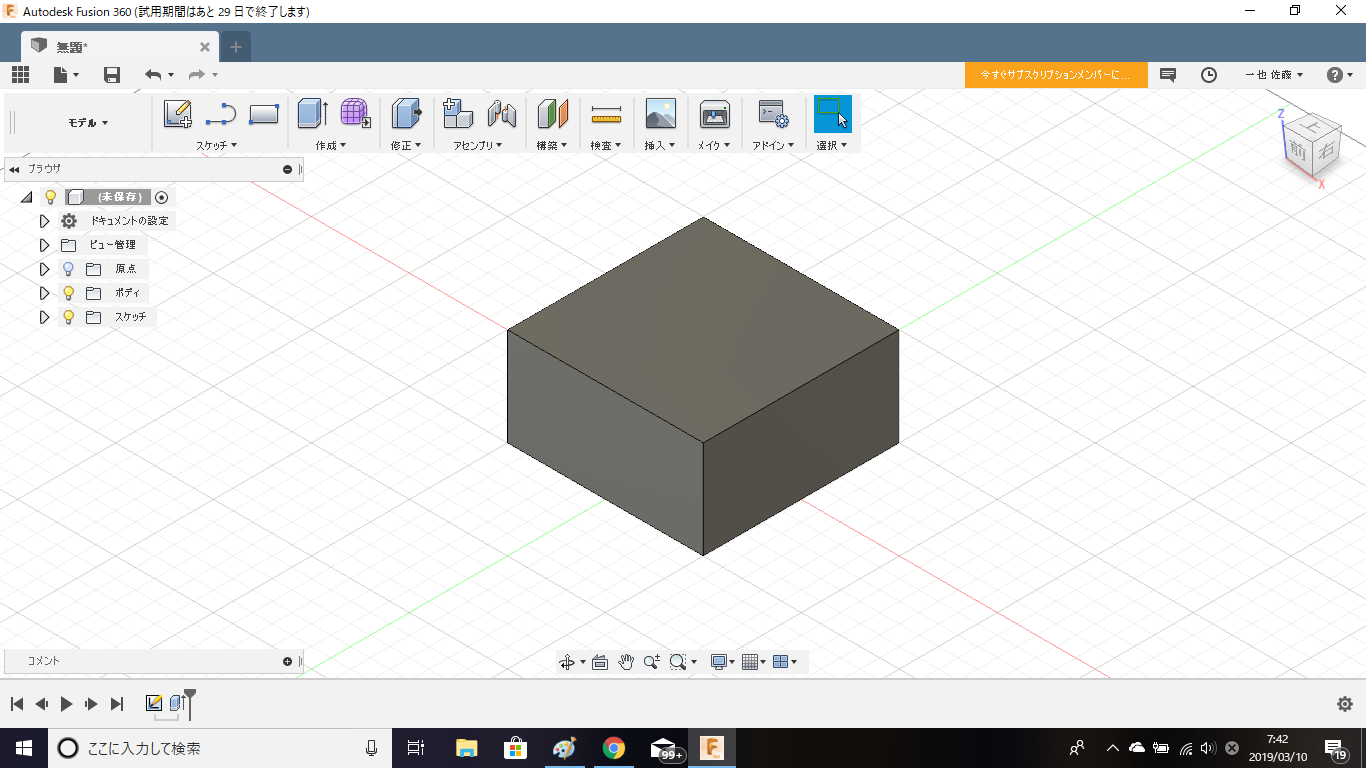

最後に「OK」ボタンをクリックすると長方形が完成します。
FUSION360を学ぶのにお勧めの参考書を紹介します。著者は教育現場やセミナー、ワークショップで豊富な指導経験をもつ小原照記氏、Autodesk社でFUSION360ビジネスを取りまとめるマネージャーの藤村祐爾氏の二人。本書ではFUSION360の使い方を初心者むけに「やさしく」解説されています。
AUTODESK FUSION360 3Dモデルの作成方法まとめ
3Dモデルの作成方法をまとめると以下のようになります。
- スケッチ平面の選択
- スケッチ作成
- フューチャー作成
