AUTODESK FUSION360 3Dモデルの作成方法②

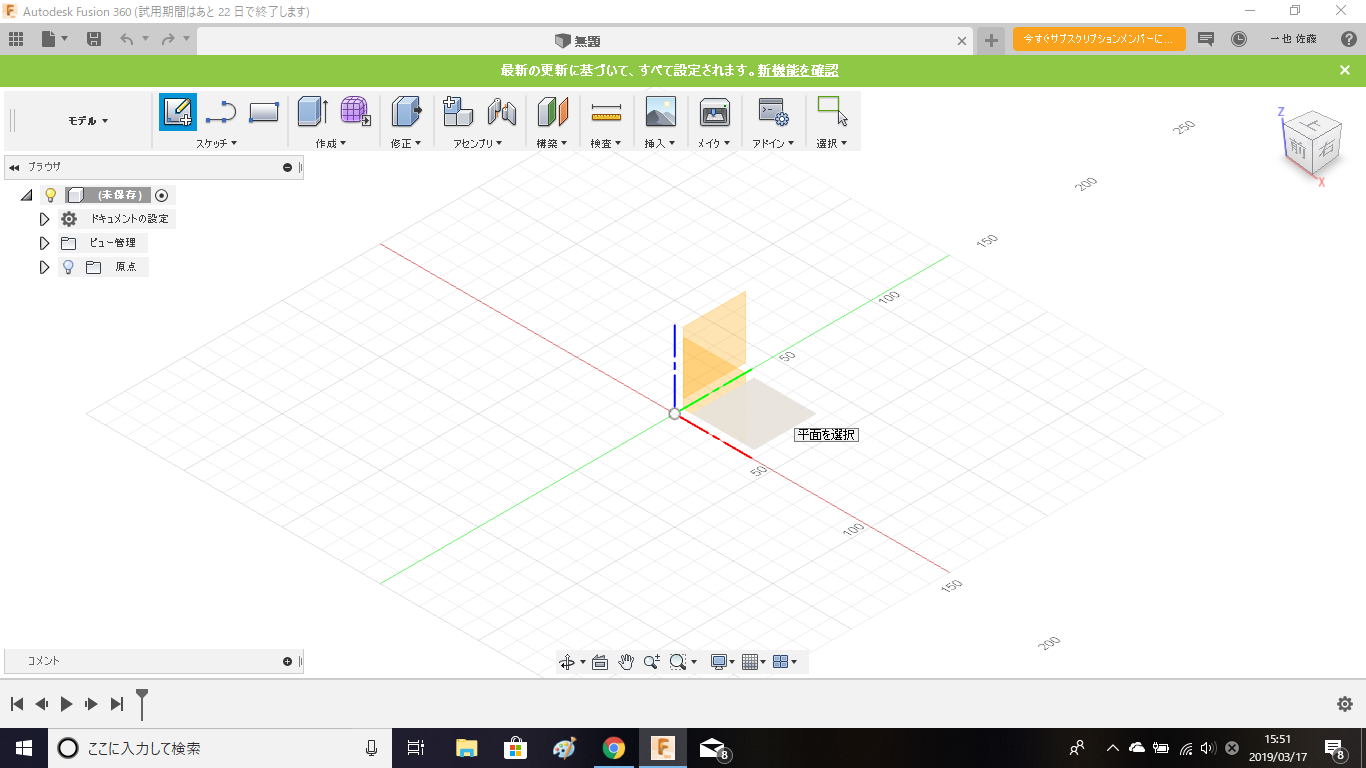

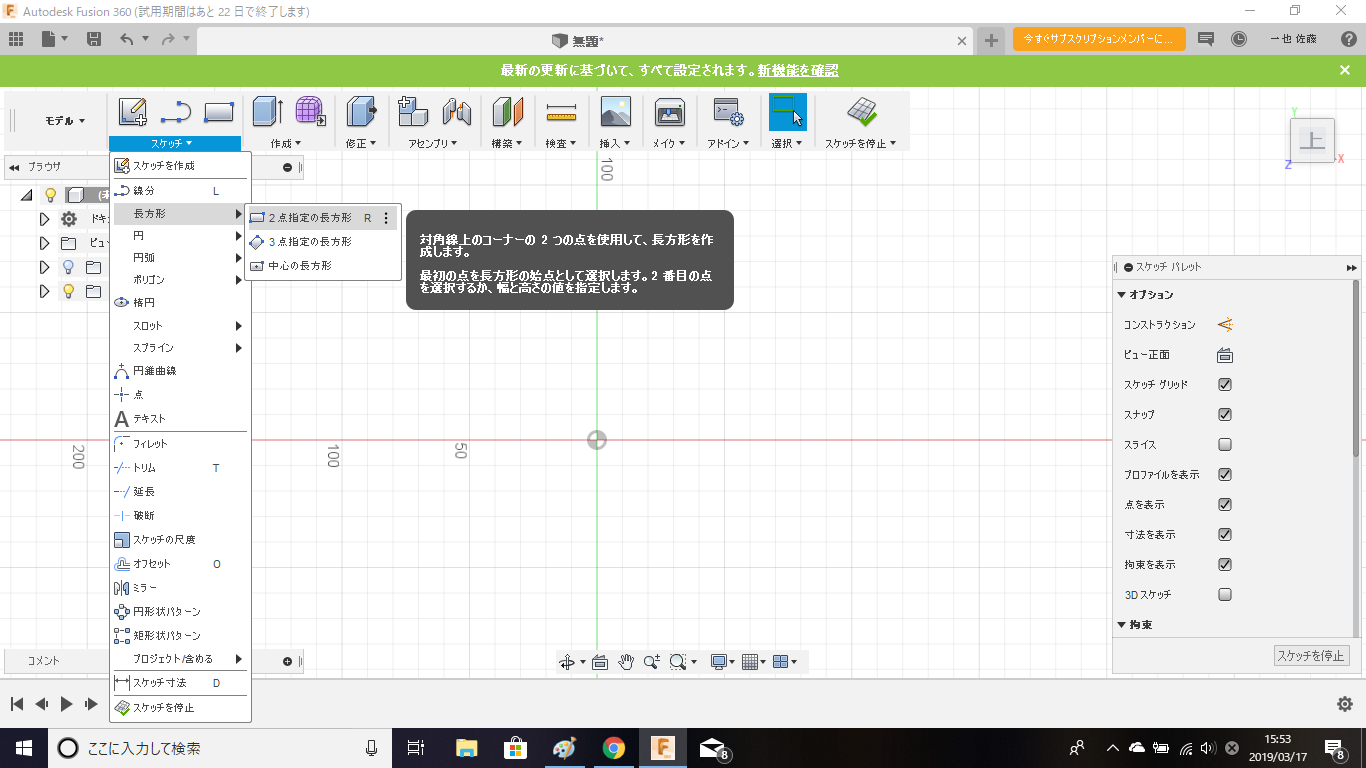

スケッチツールの「スケッチを作成」を選択し、今回は「XY平面」を選択します。

今回は「二点指定の長方形」を作成します。

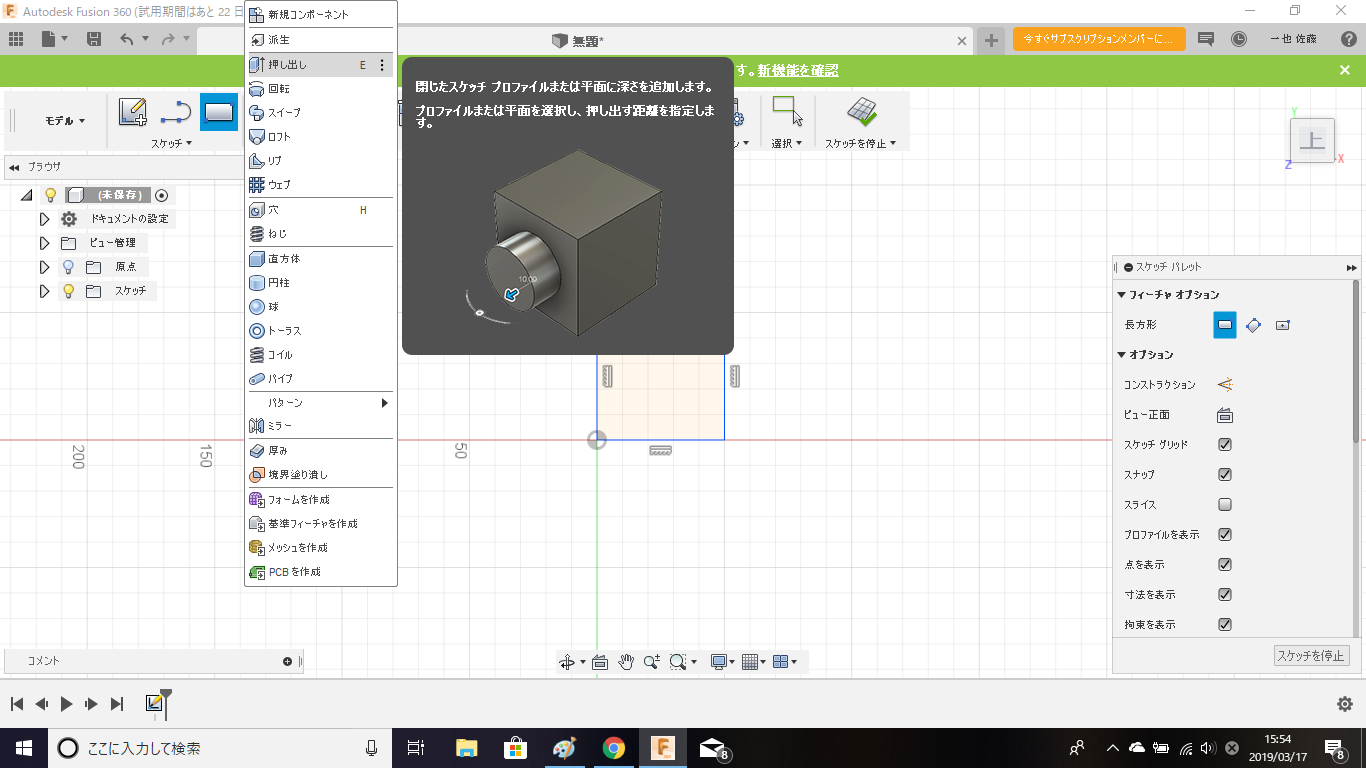

次に、作成ツールの中から「押し出し」を選択します。

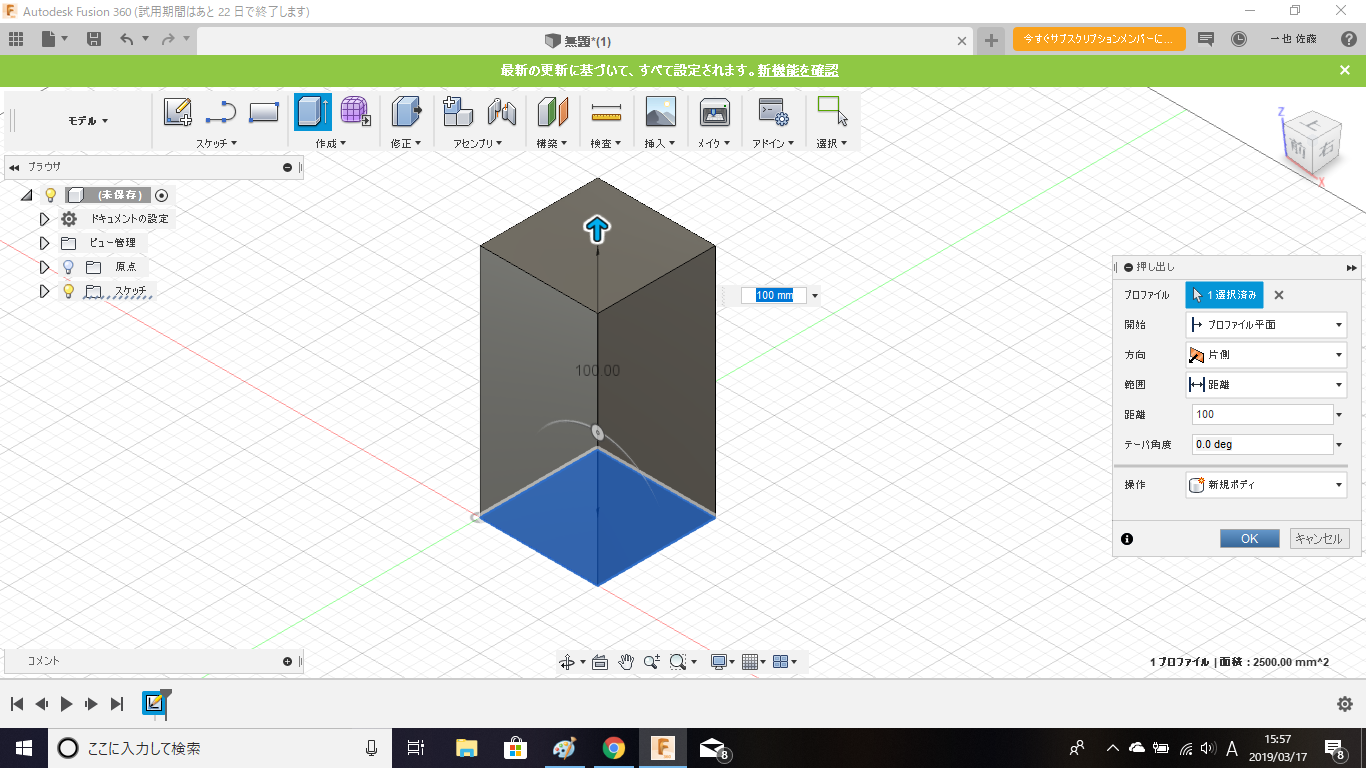

距離「100mm」にしてOKをクリックします。

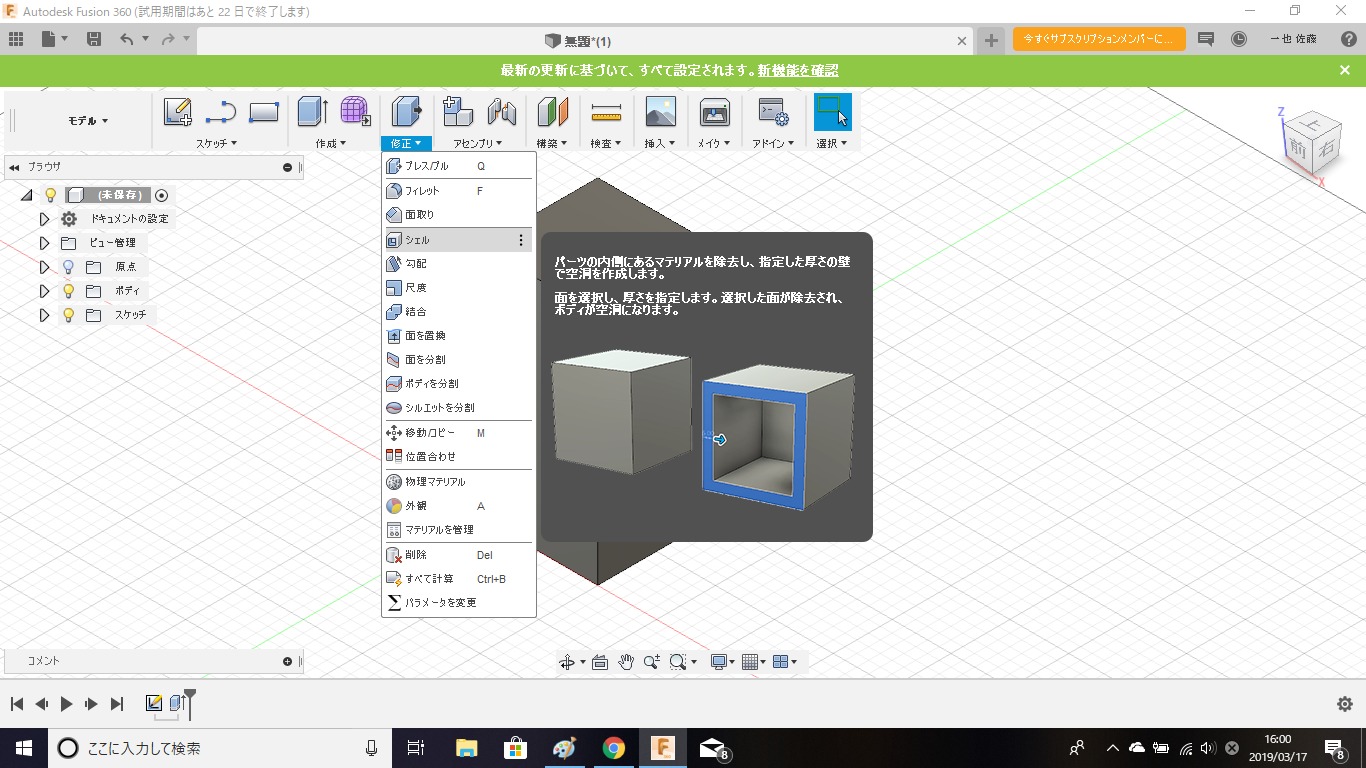

修正ツールの「シェル」を選択します。

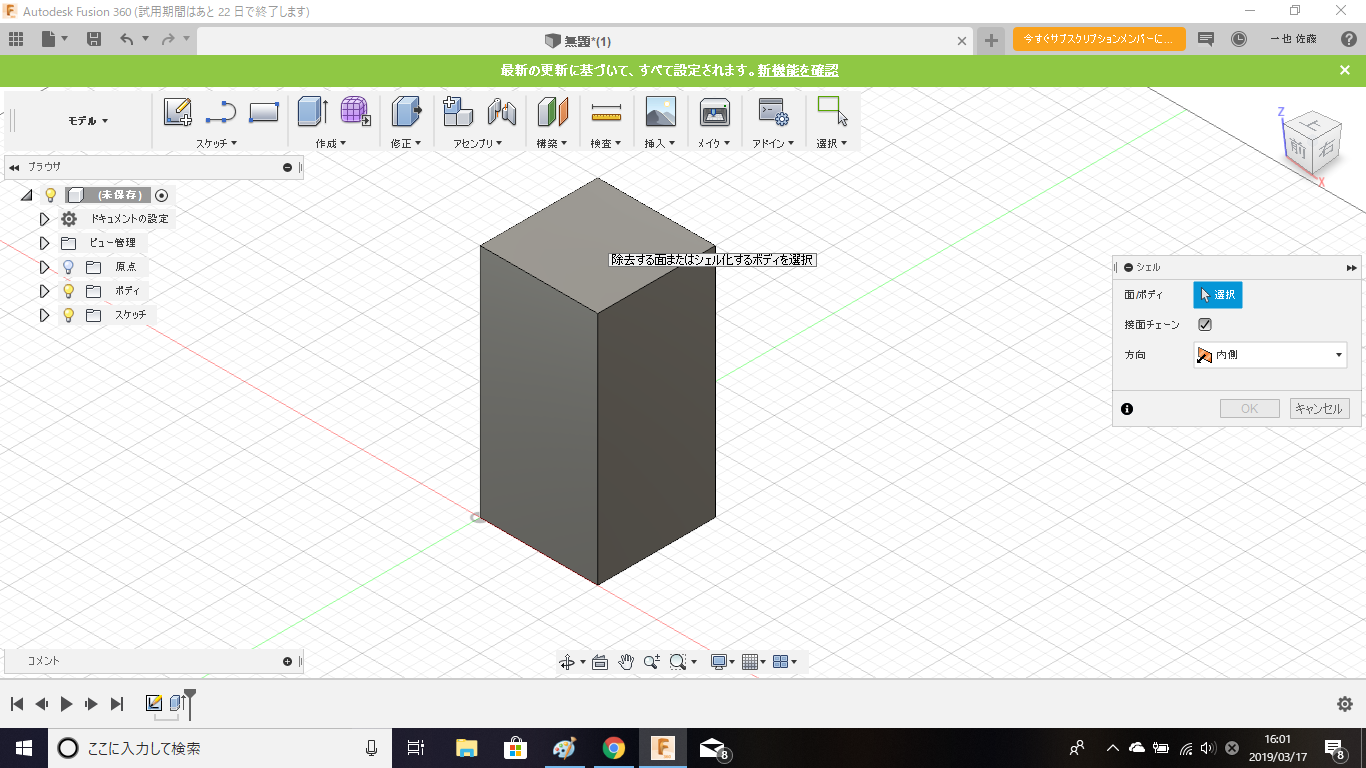

除去する面で上面を指定します。

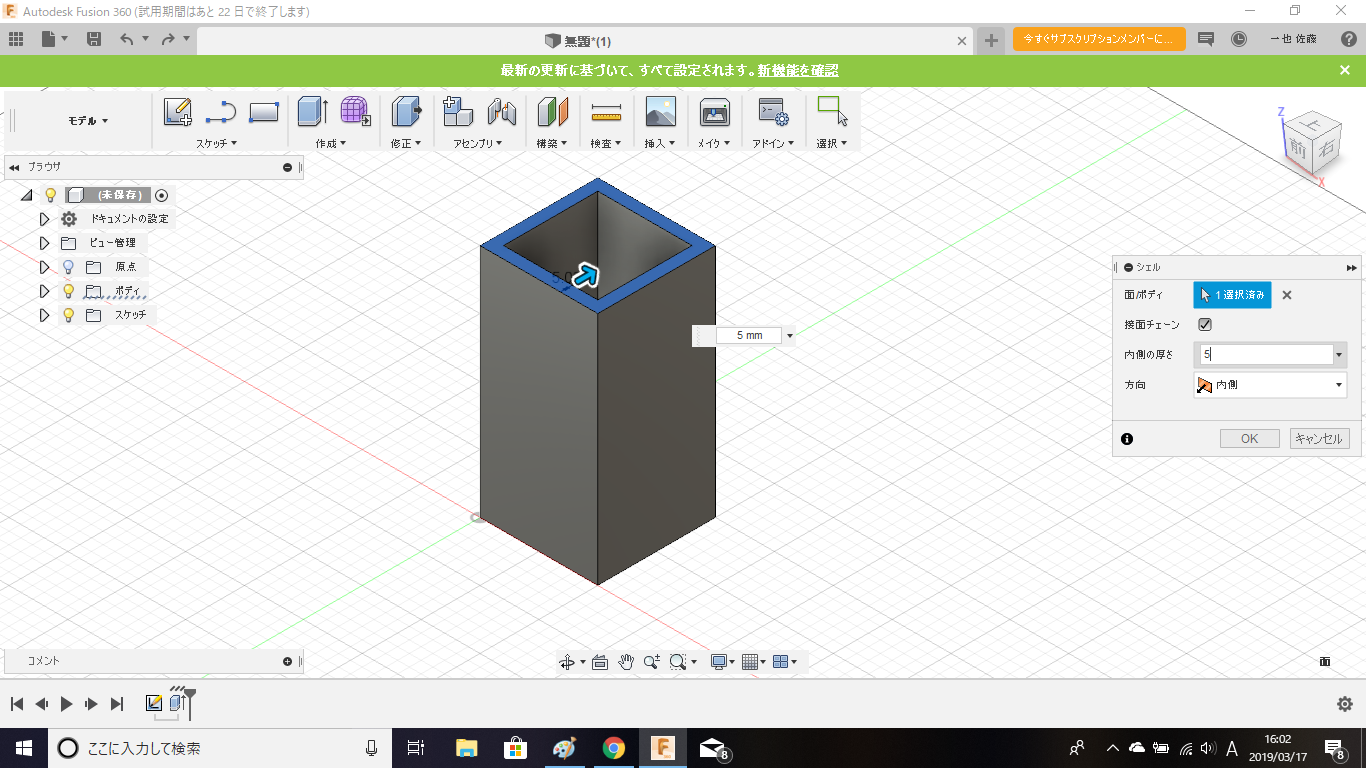

内側の厚みを「5mm」に指定してOKをクリックします。

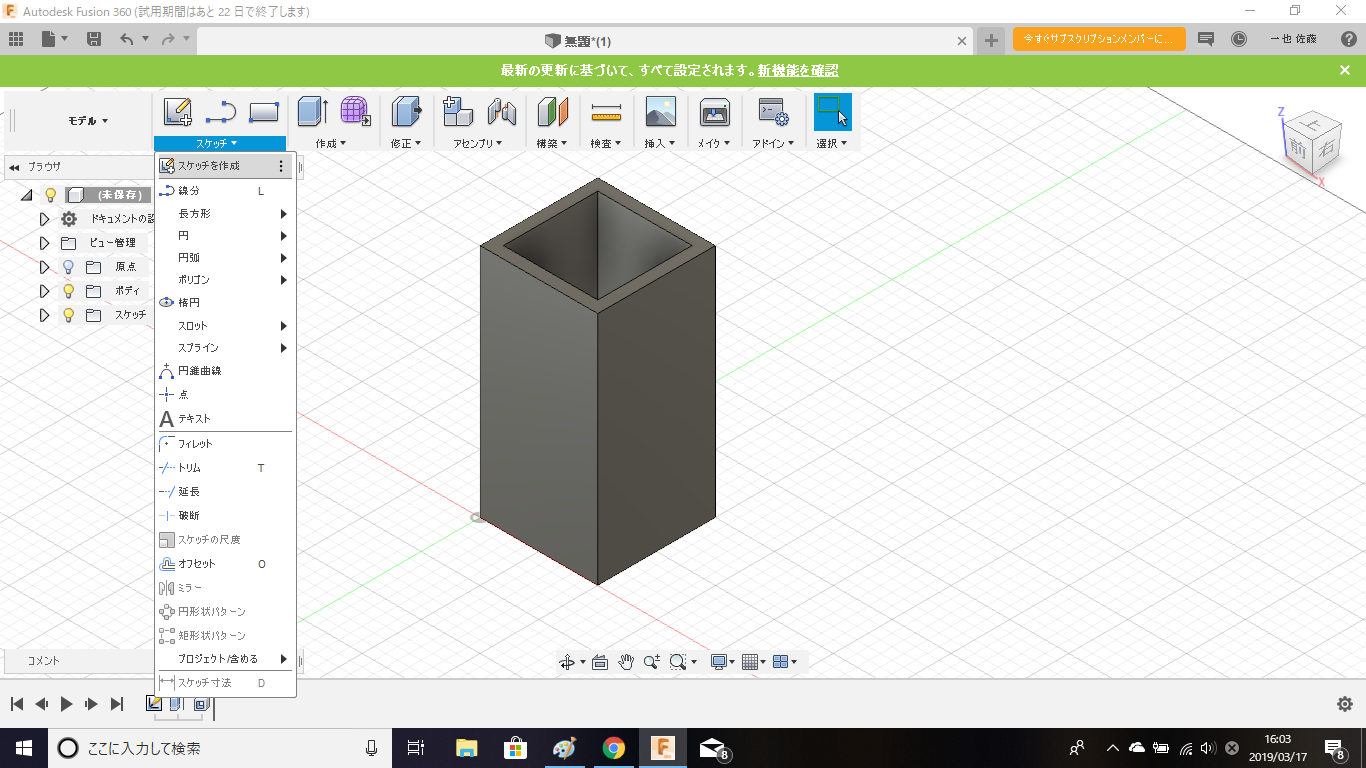

側面に丸穴を開けるので、スケッチ平面で3Dモデルの側面を選択します。

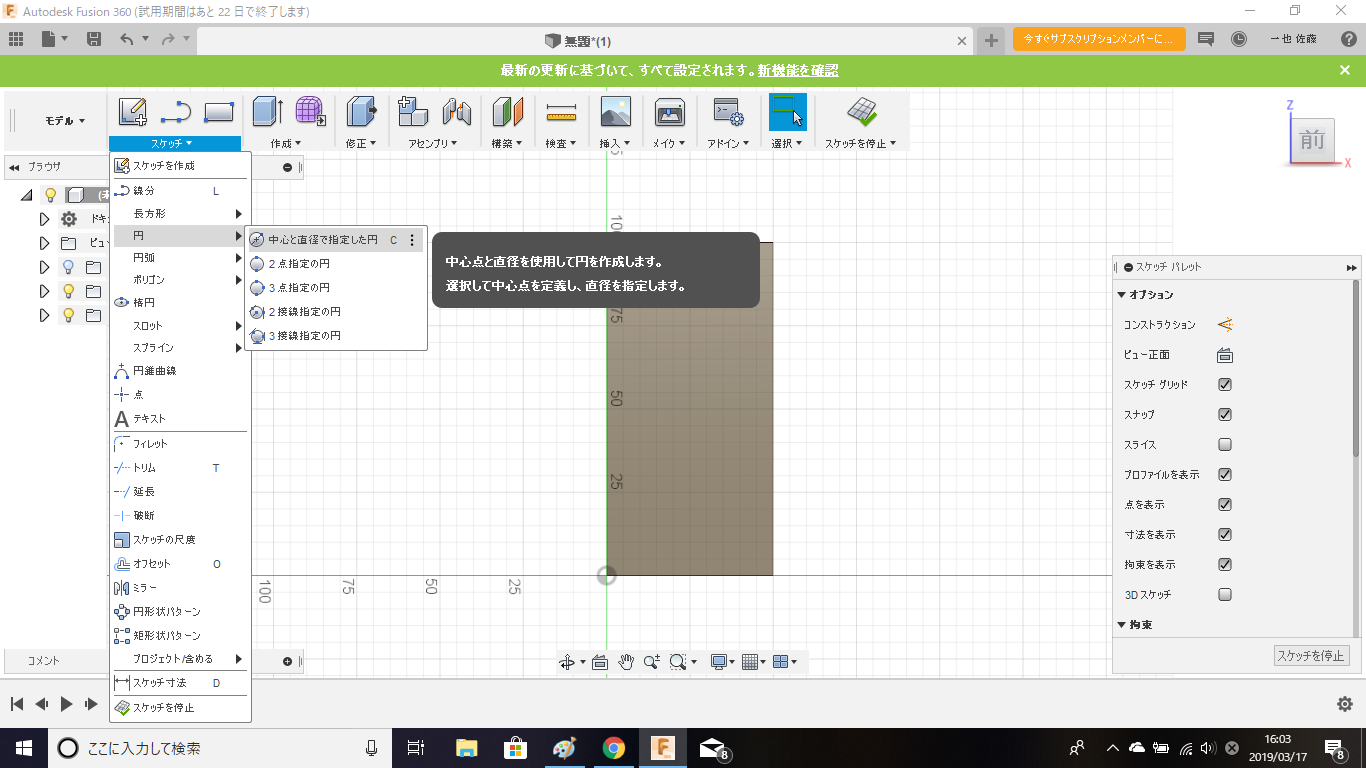

スケッチツールの「円」を選択します。円作成ツールの「中心と直径で指定した円」を選択します。

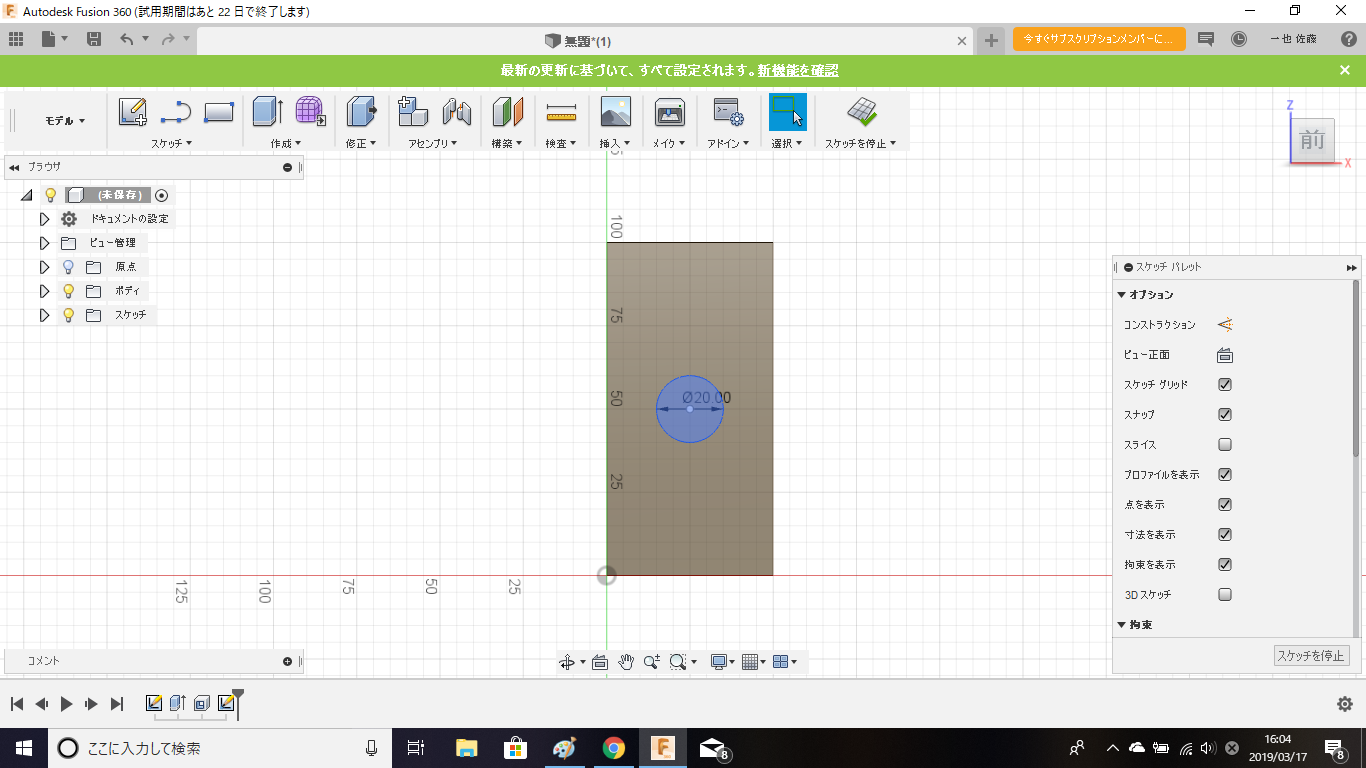

円の中心点と直径を20mmに指定します。

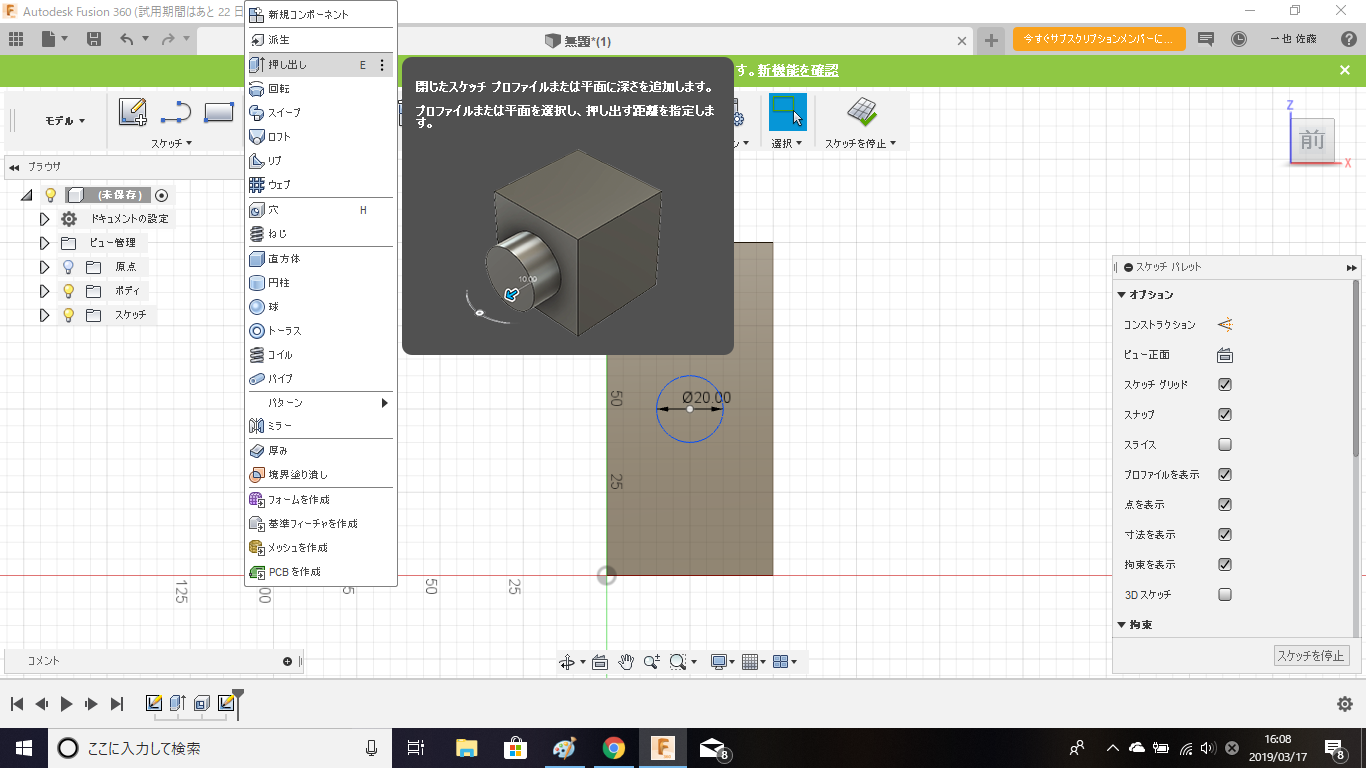

作成ツールの押し出しを選択します。

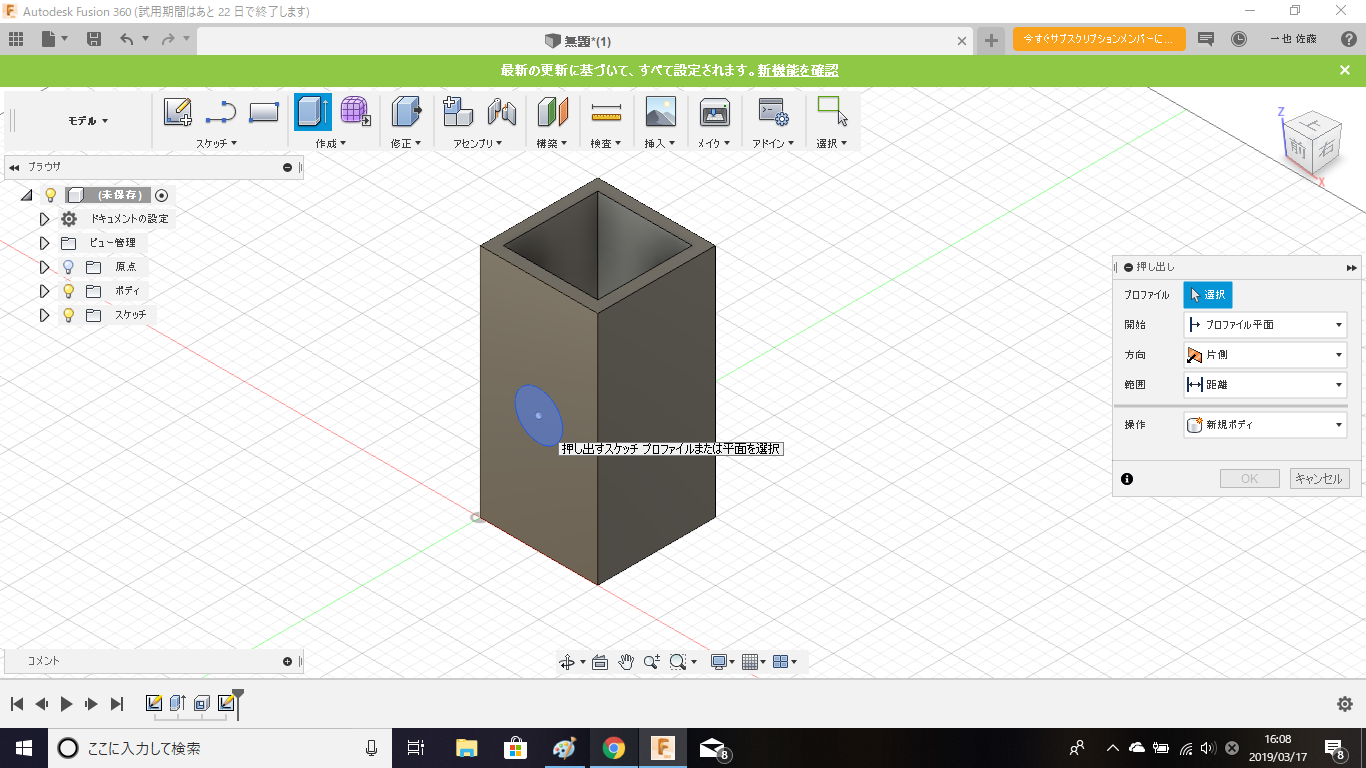

押し出すスケッチで円を選択します。

押し出す方向が外側を向いてるので、矢印をクリックして内側に引っ張ります。

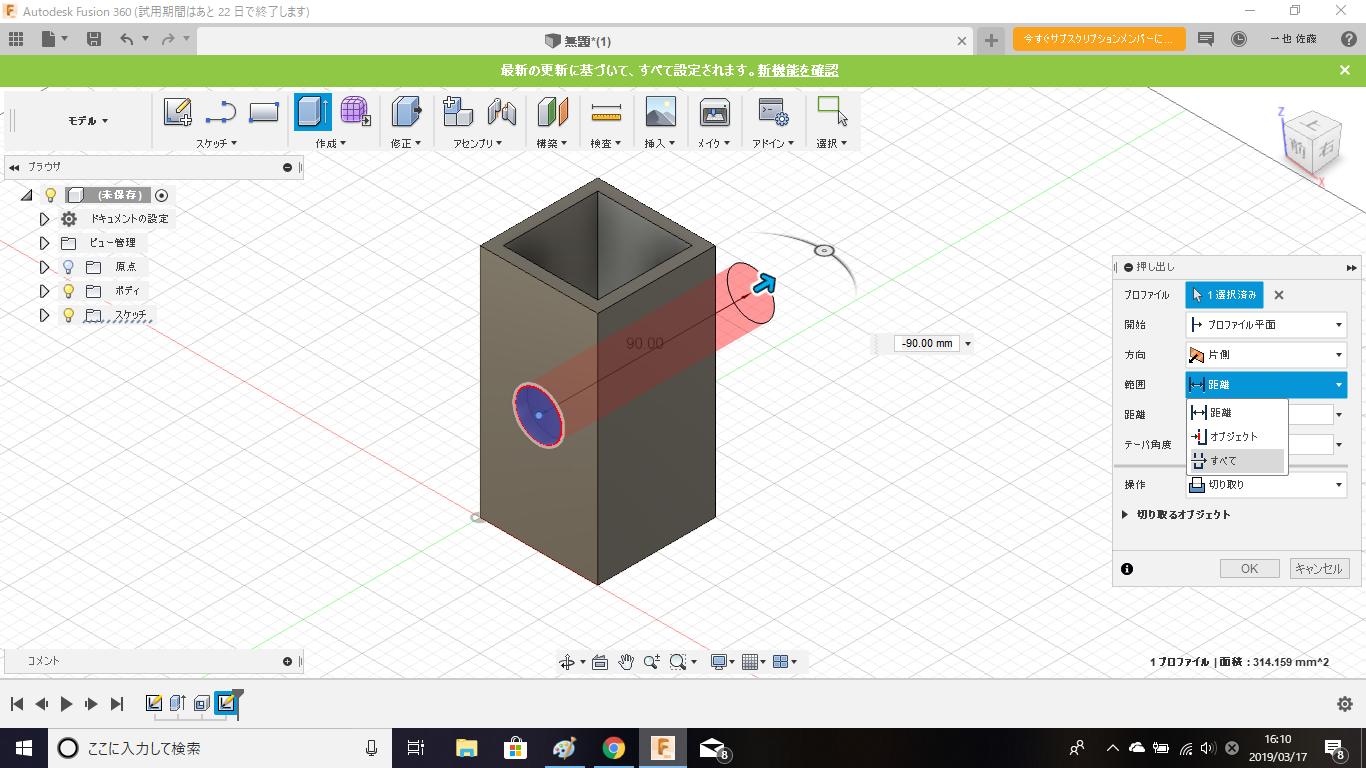

押し出し範囲を距離から全てに変更します。

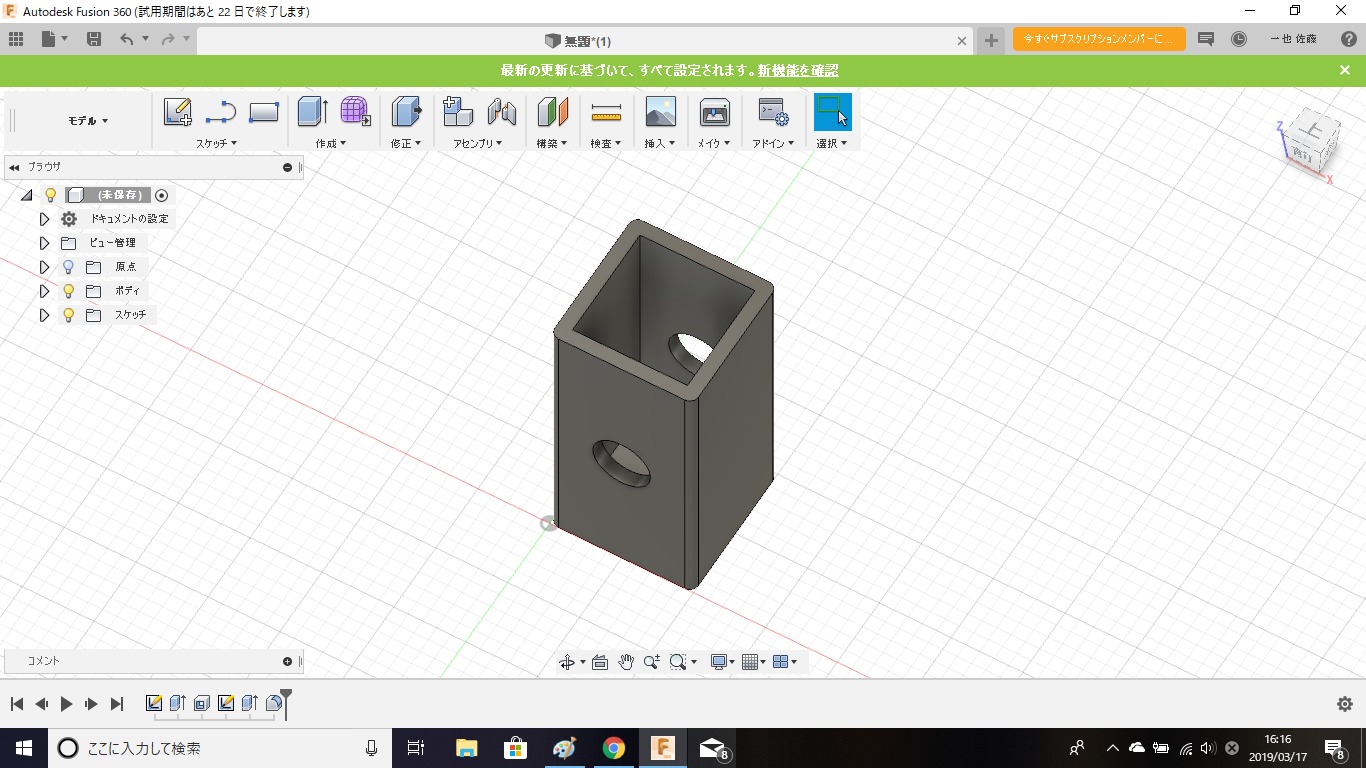

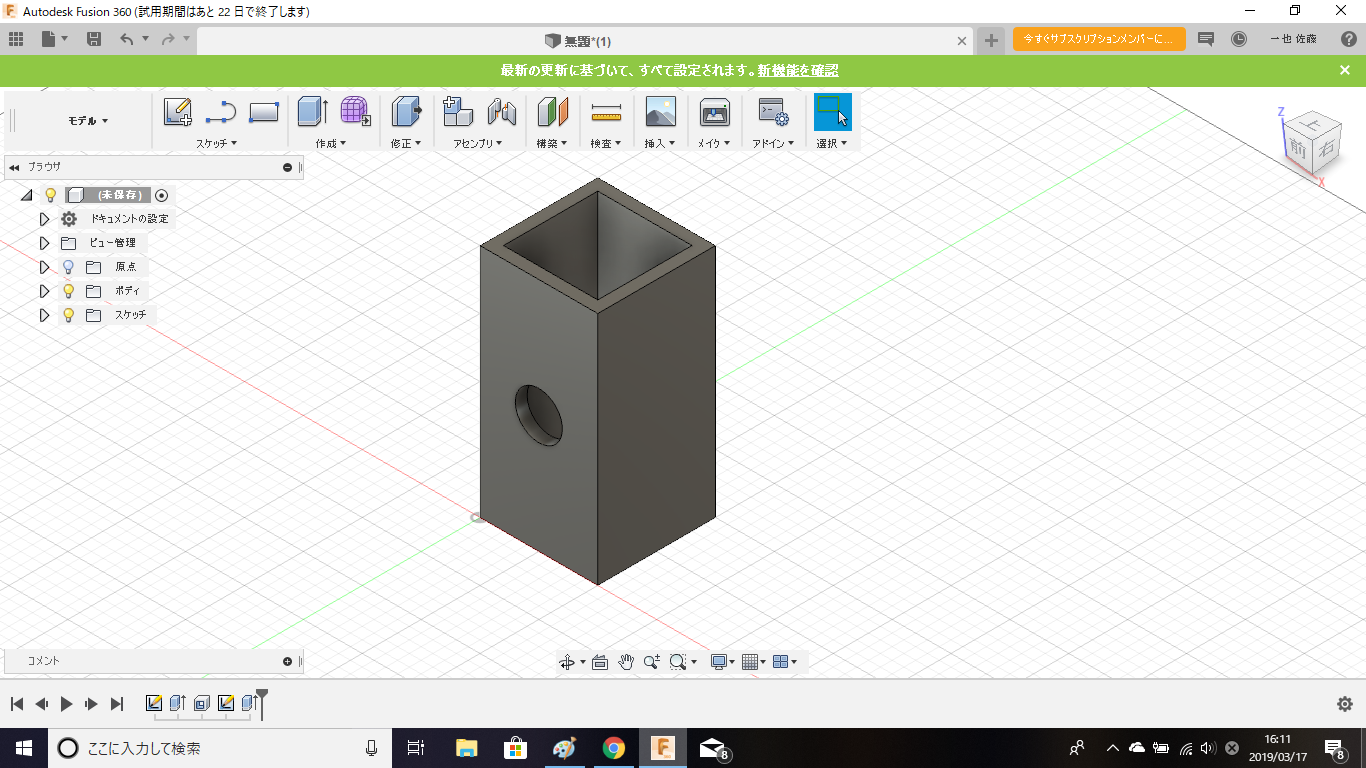

3Dモデルの側面に丸穴が開きました。

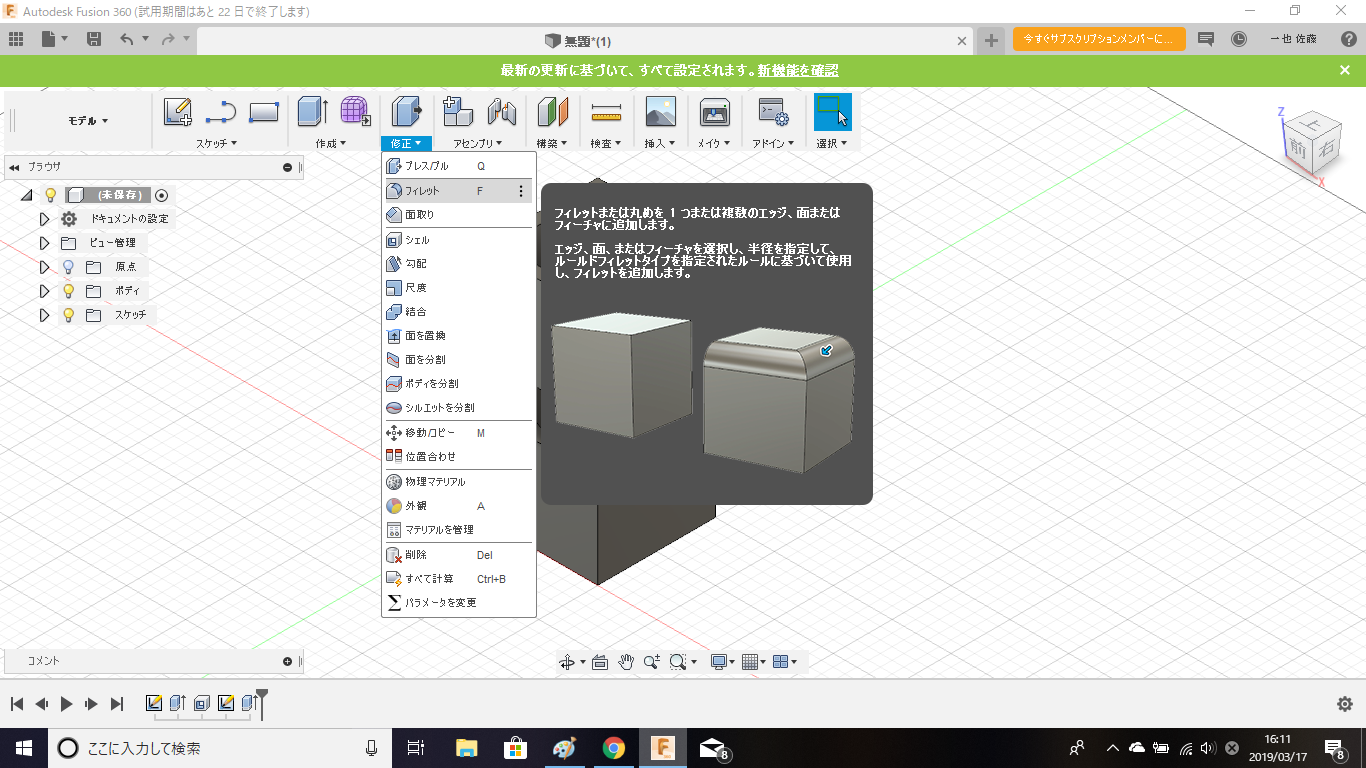

修正ツールのフィレットを選択します。

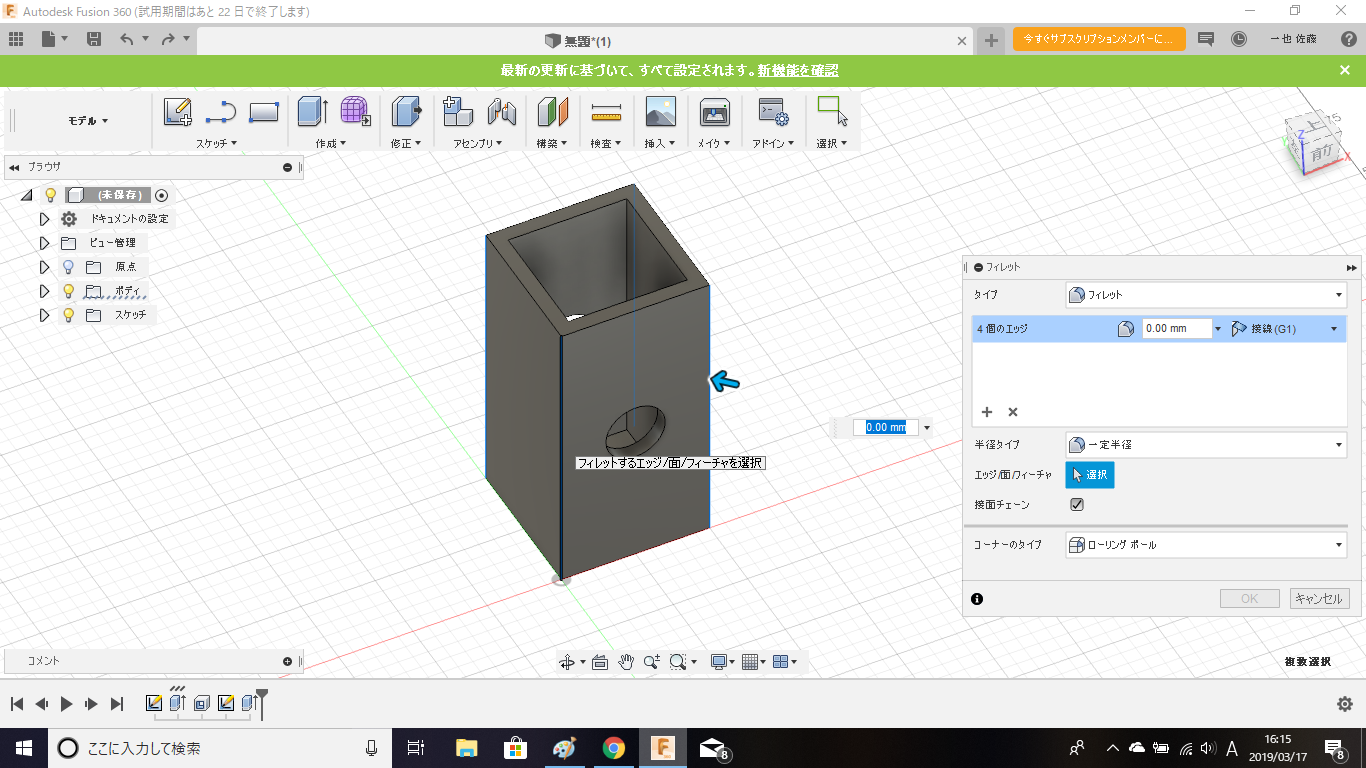

フィレットを作成する辺を選択します。(今回は4辺を選択します。)

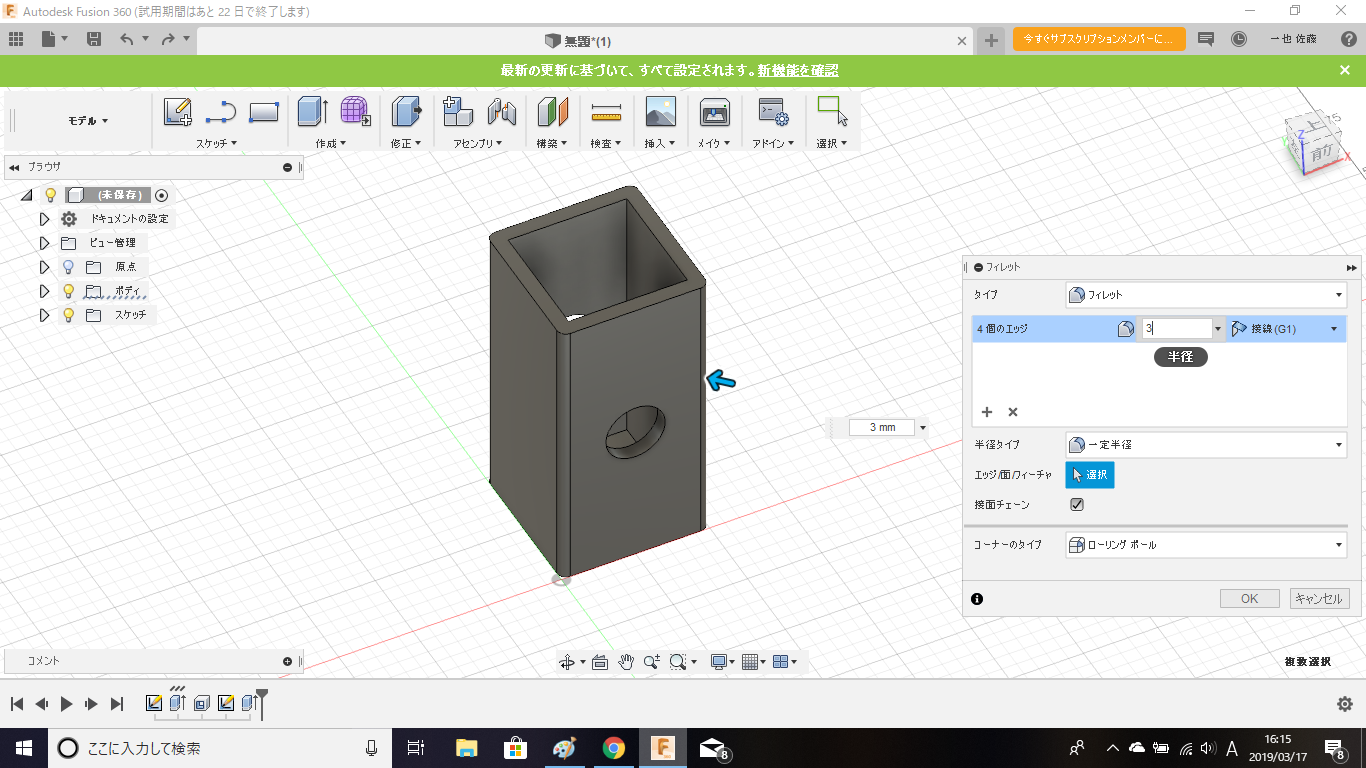

フィレットサイズを3mmに指定してOKをクリックします。

3Dモデルの4辺にフィレットが作成出来ました。

FUSION360を学ぶのにお勧めの参考書を紹介します。著者は教育現場やセミナー、ワークショップで豊富な指導経験をもつ小原照記氏、Autodesk社でFUSION360ビジネスを取りまとめるマネージャーの藤村祐爾氏の二人。本書ではFUSION360の使い方を初心者むけに「やさしく」解説されています。

AUTODESK FUSION360 3Dモデルの作成方法②まとめ

3Dモデルの作成方法②をまとめると以下のようになります。

  1. スケッチ作成
  2. 押し出し
  3. シェル
  4. フィレット

3Dモデルの作成方法についてはYouTubeに動画をアップしていますので宜しければ見てみてください。
