AUTODESK FUSION360 ロフト機能の使い方

スケッチ平面を選択するときに、「XY平面」を選択します。

スケッチ作成ツールから「二点指定の長方形」を選択します。

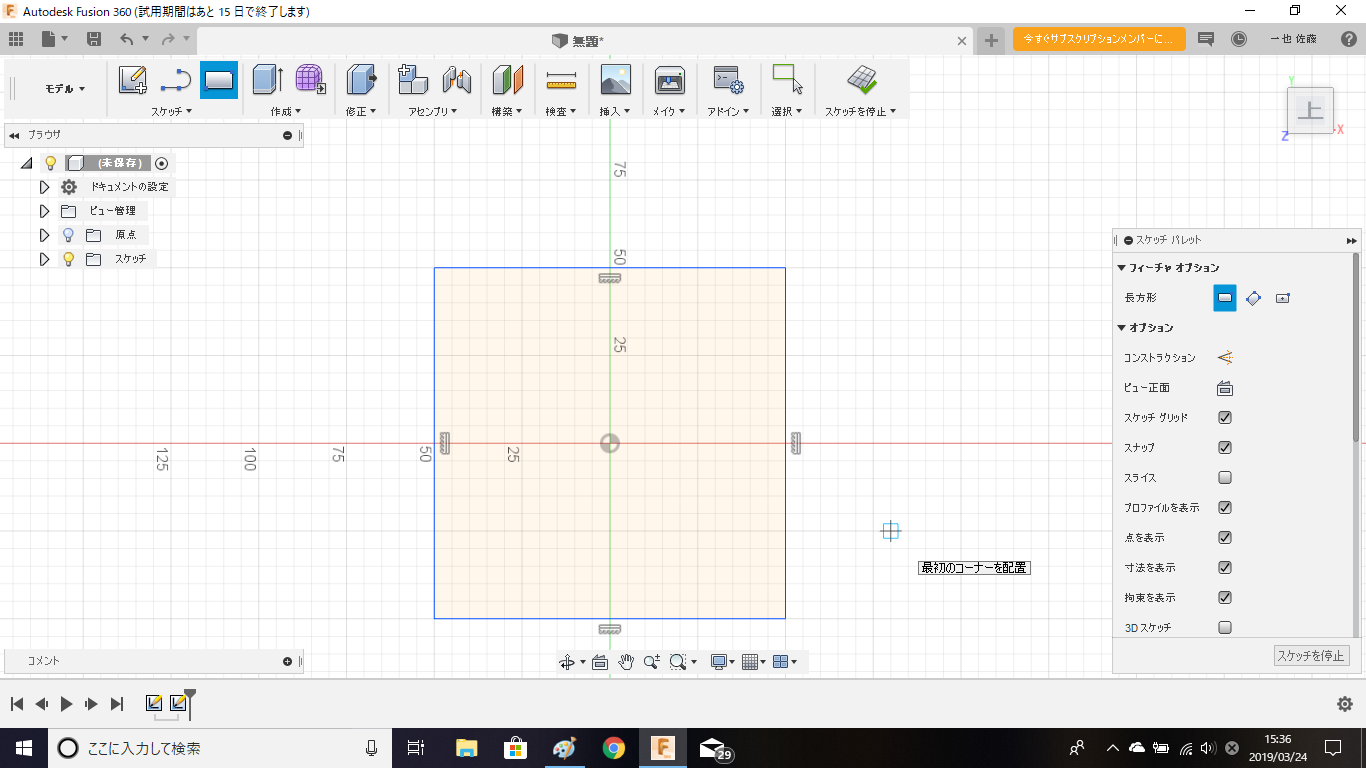

任意の長方形をスケッチします。

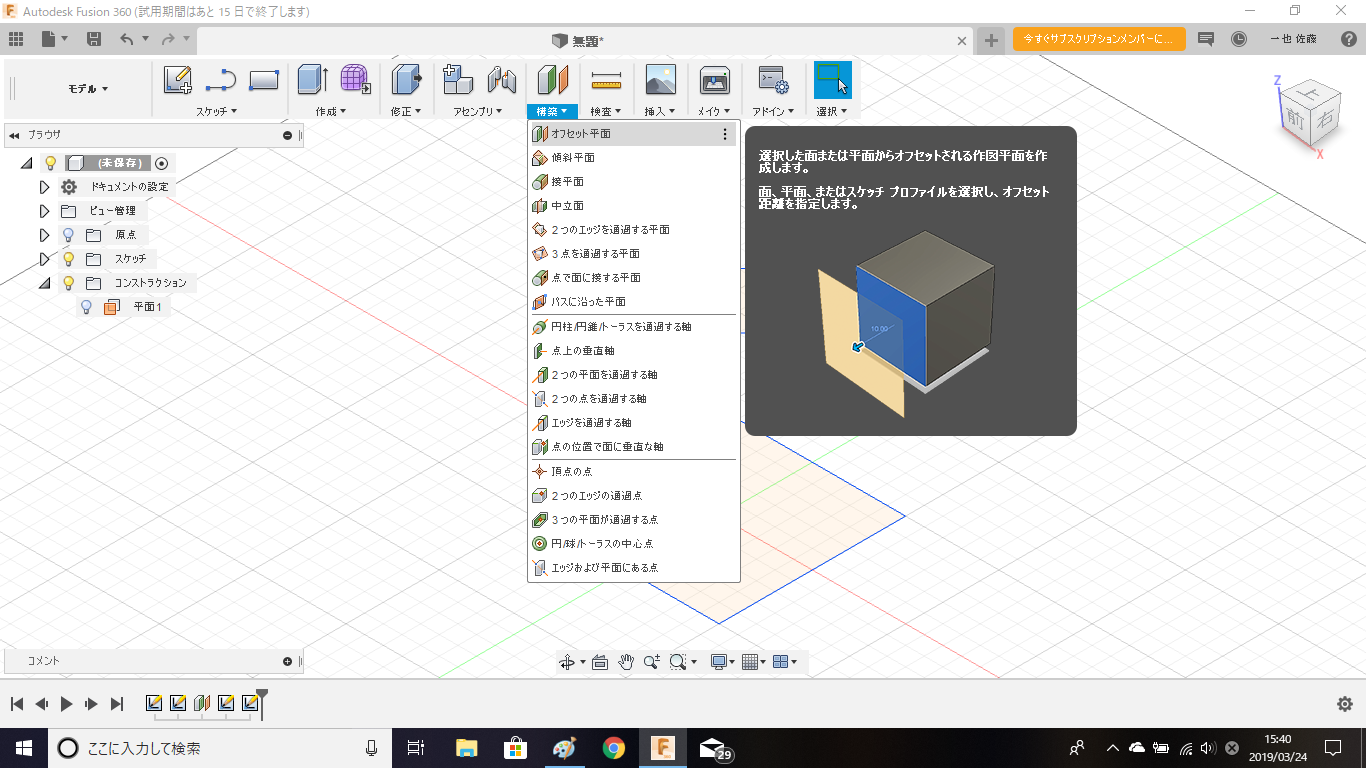

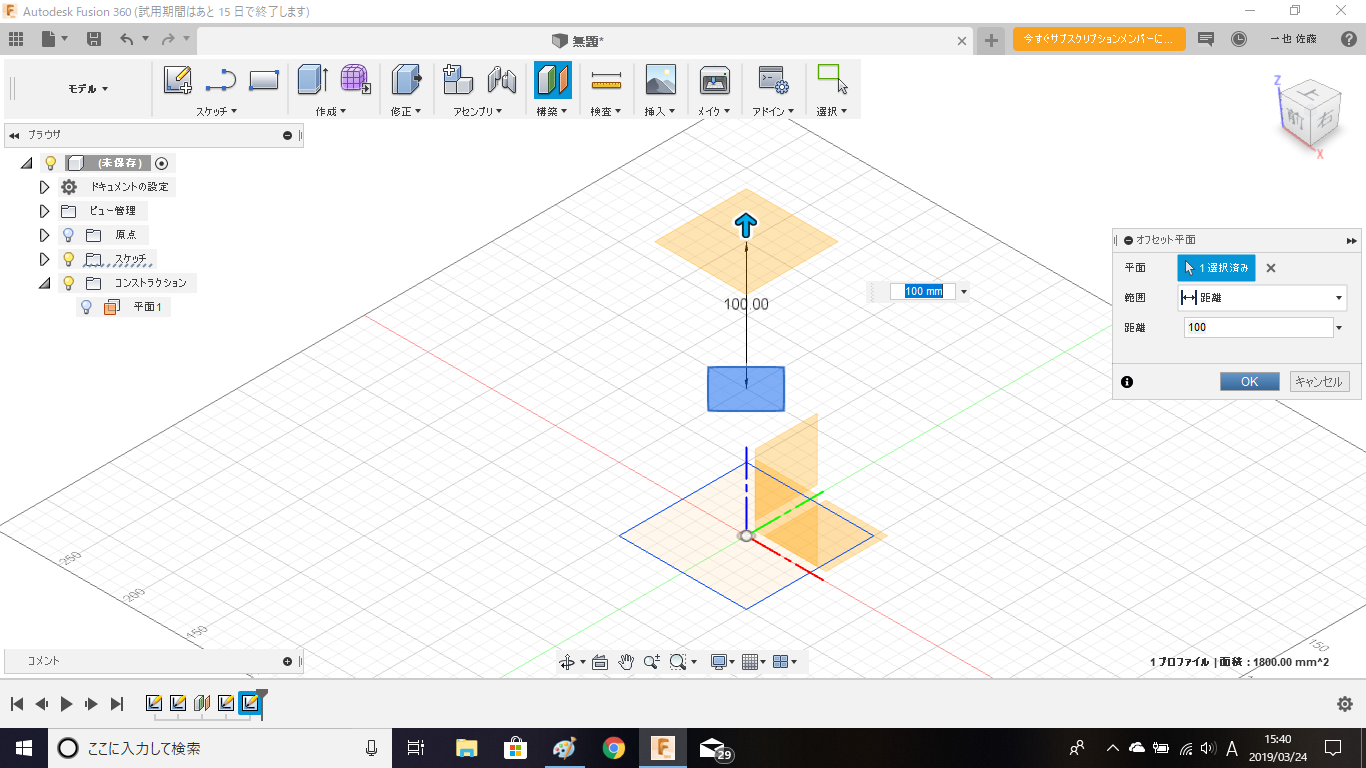

構築ツールの「オフセット平面」を選択します。

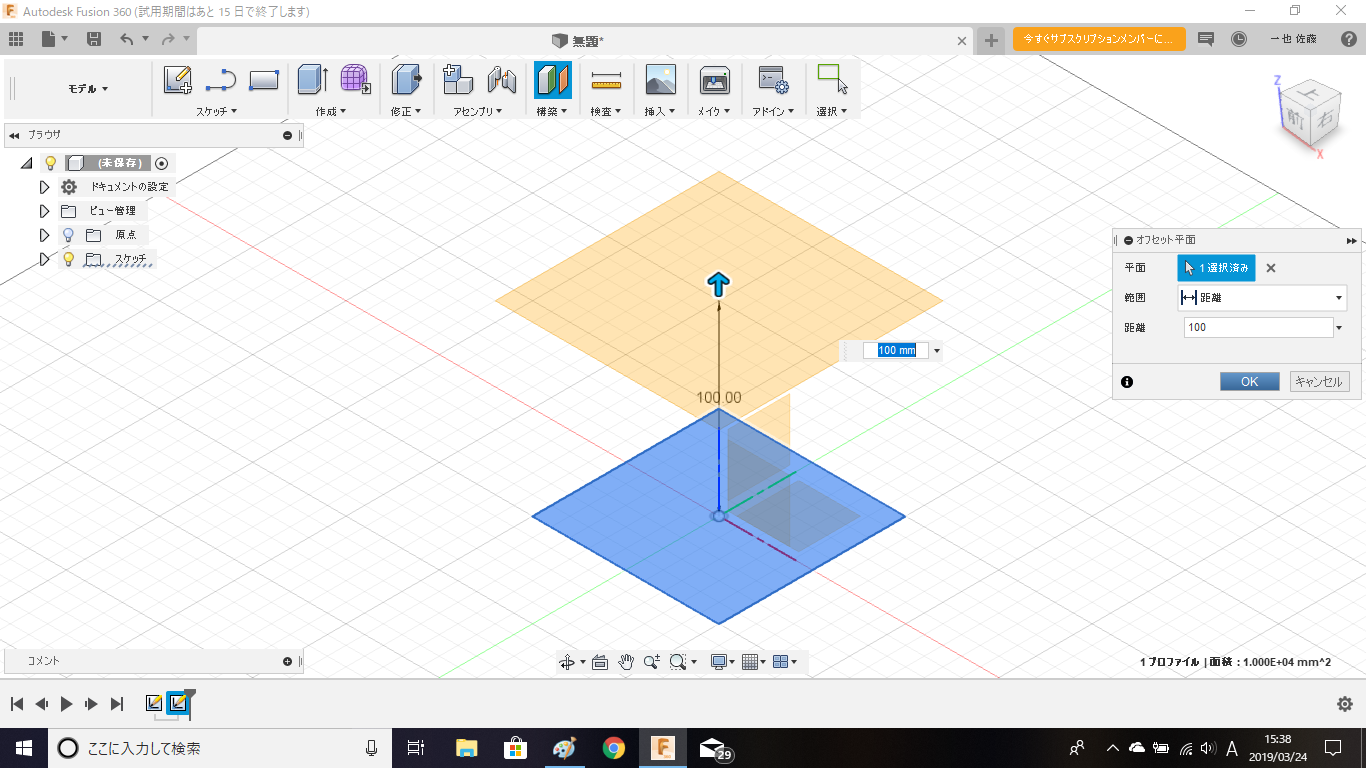

平面を選択するときに、最初にスケッチした「XY平面」を選択し、オフセット距離を「100ミリ」に指定します。

今回作成した平面を「オフセット平面1」とします。

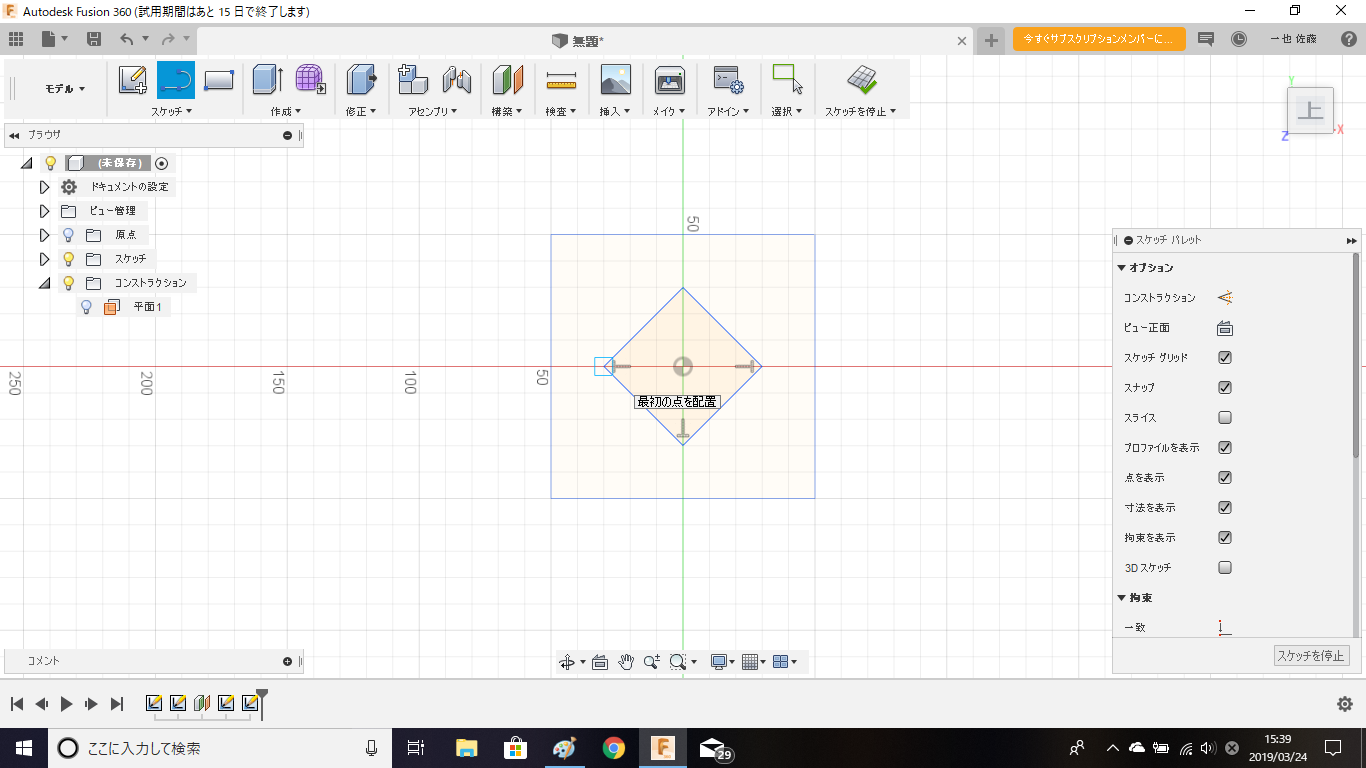

「オフセット平面1」に、任意のサイズで「ひし形」をスケッチします。

構築ツールの「オフセット平面」を選択します。

平面を選択するときに、「オフセット平面1」を選択し、オフセット距離は「100ミリ」に指定します。

今回作成した平面を「オフセット平面2」とします。

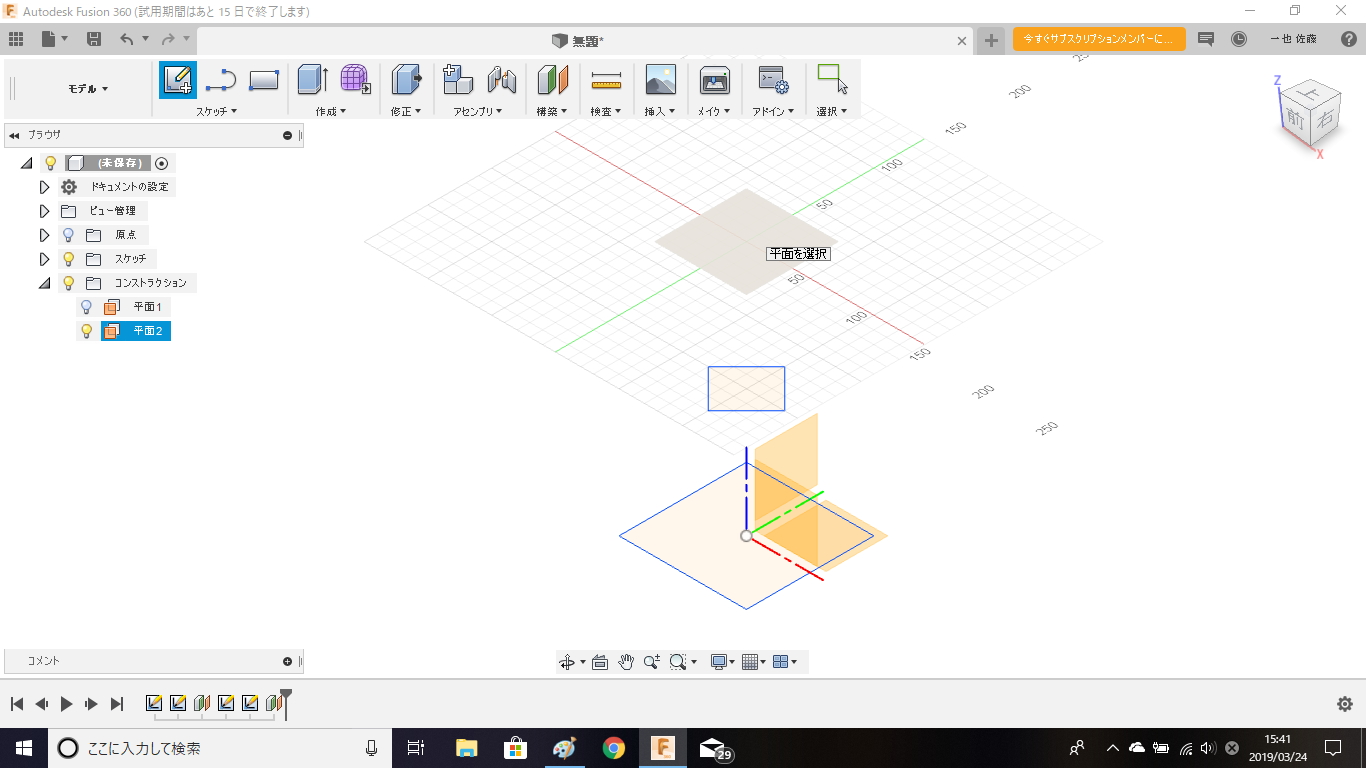

「オフセット平面2」を選択して、スケッチを作成します。

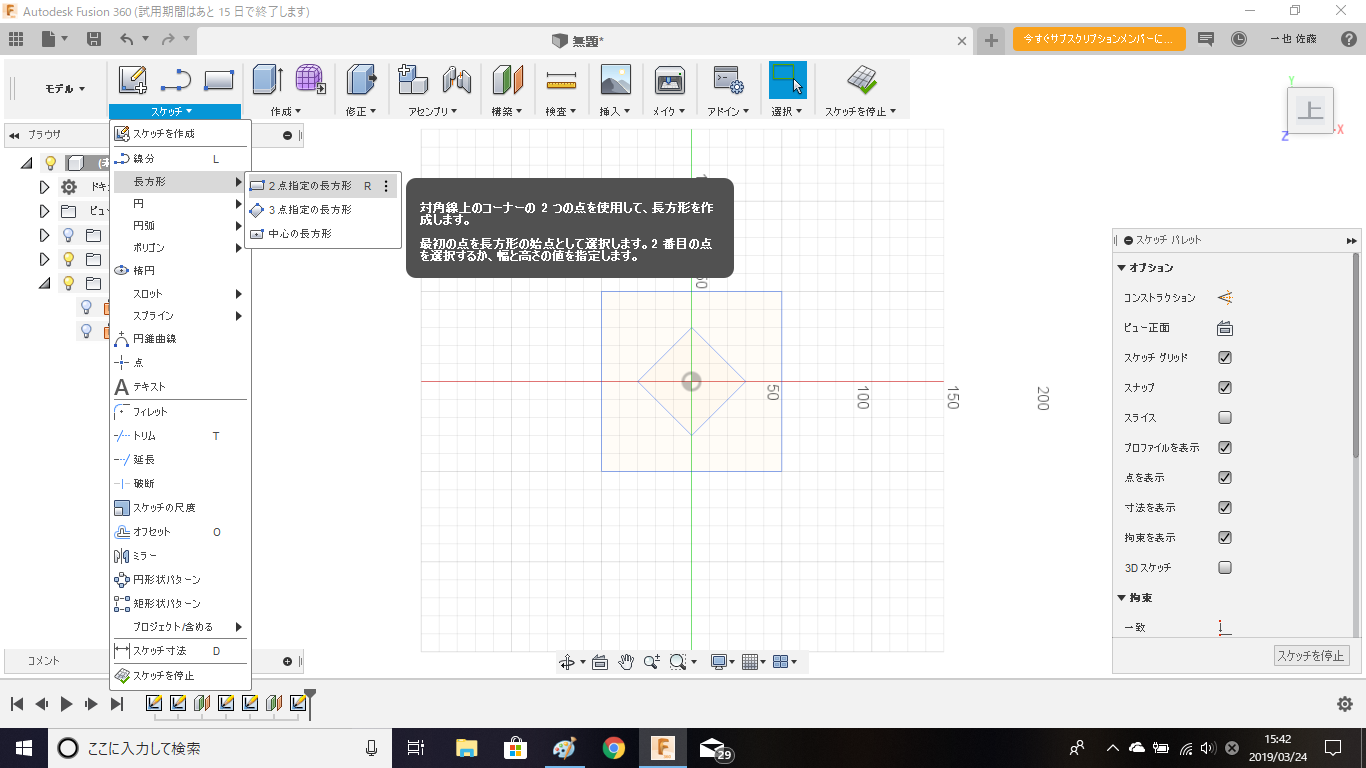

スケッチツールの「二点指定の長方形」を選択し、任意の長方形を作成します。

作成ツールの「ロフト」を選択します。

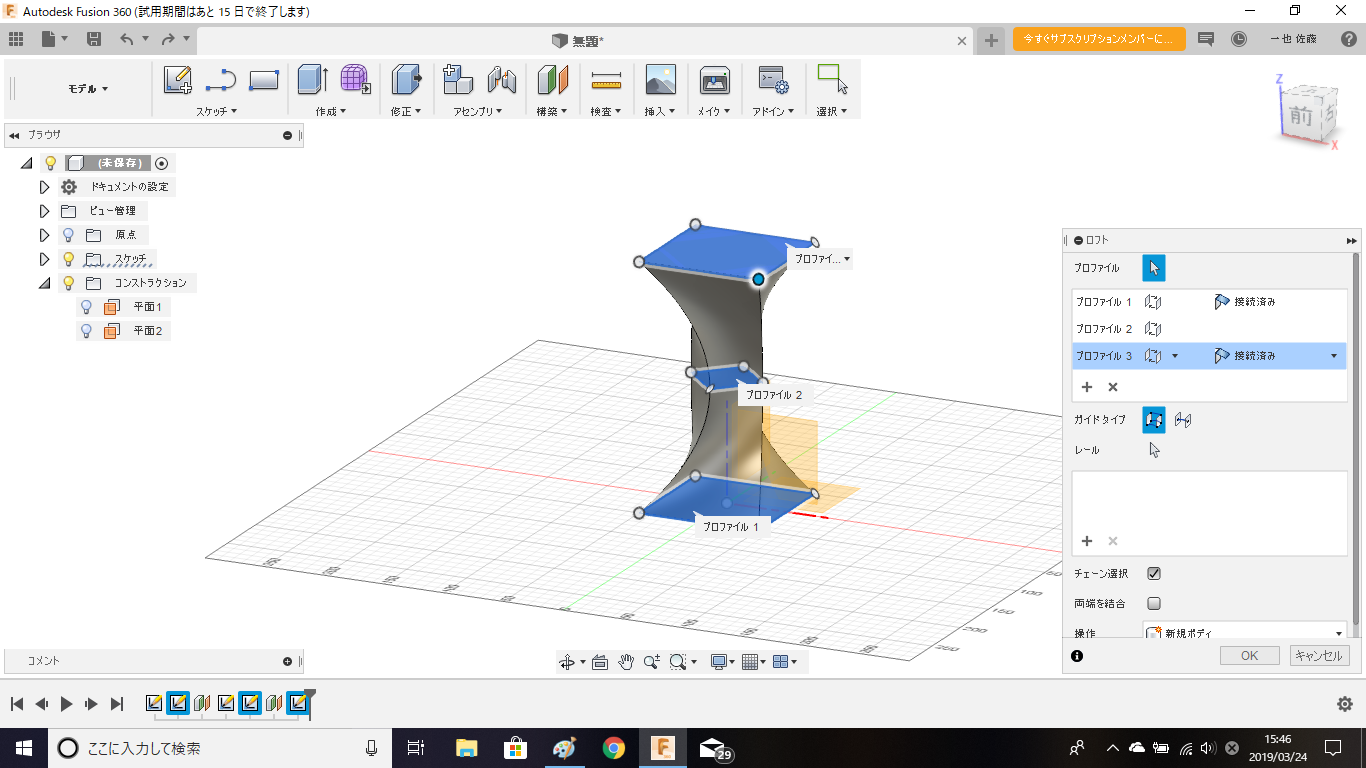

プロファイルを選択するときに、これまでに作成した「長方形」、「ひし形」、「長方形」を選択します。

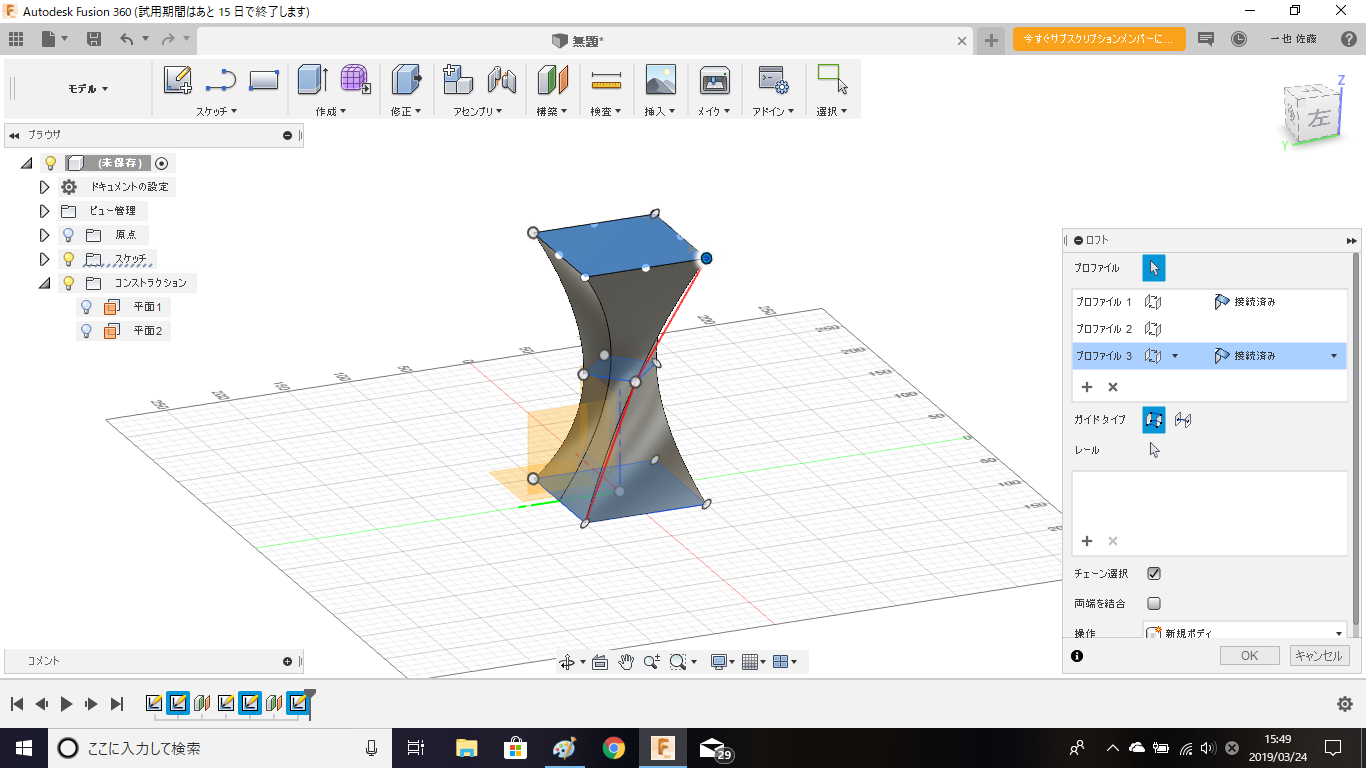

スケッチとスケッチを繋ぐ線がずれているので、白丸を左クリックして任意の位置に移動します。

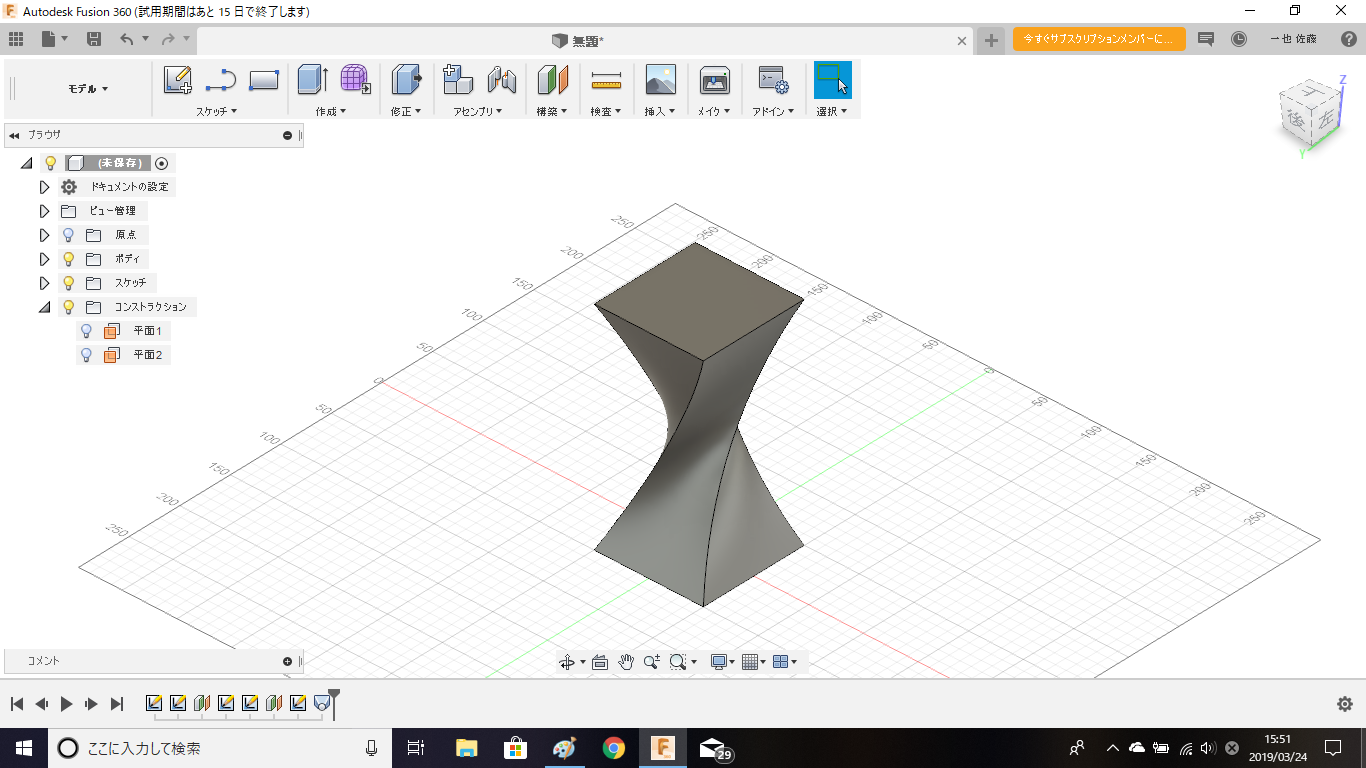

ロフト機能を使用した3Dモデルが完成しました。
