本記事では「AUTODESK FUSION360 押し出し機能の詳細設定について」書いていきます。

カズのブログについて

「FUSION360の使い方」を初めて操作する人にも分かりやすく書いていきます。

スポンサーリンク

AUTODESK FUSION360 押し出し機能の詳細設定について

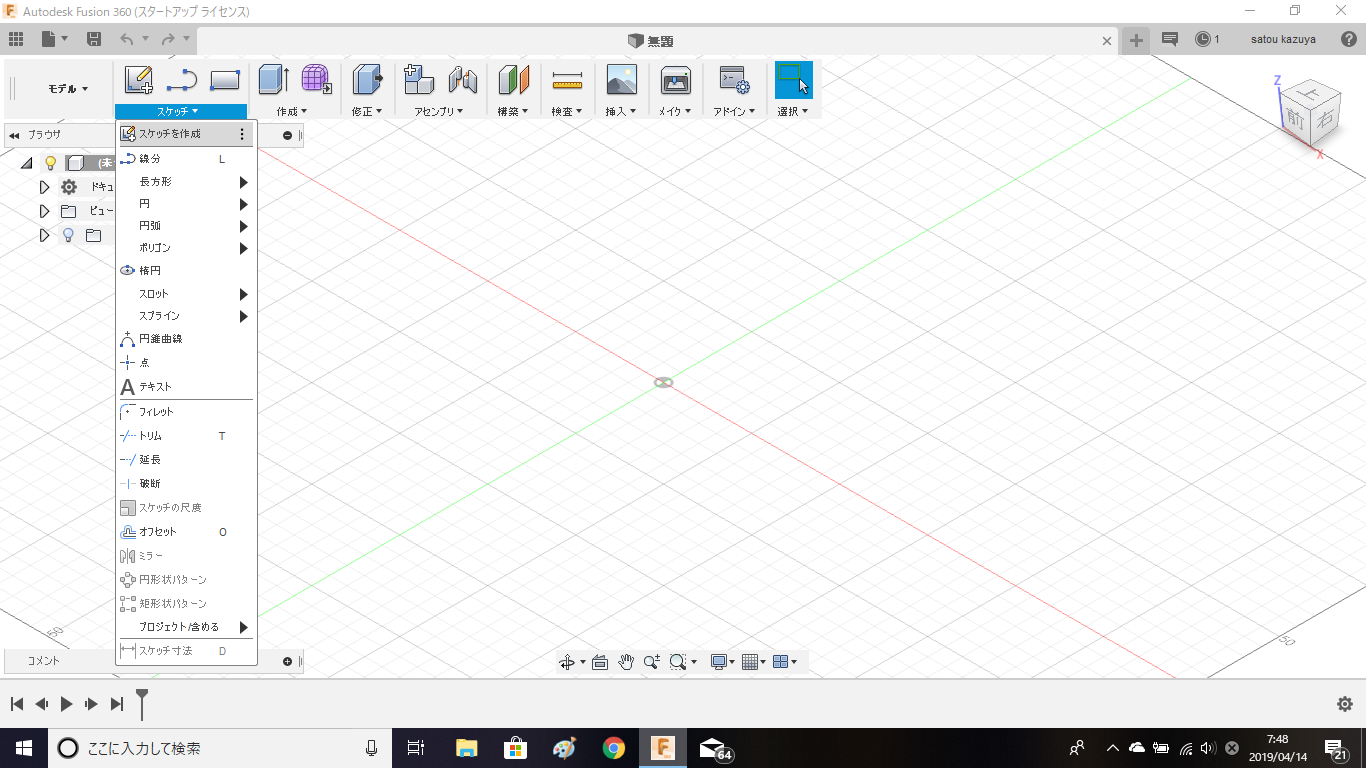

「スケッチを作成」を選択して、スケッチ平面を選びます。

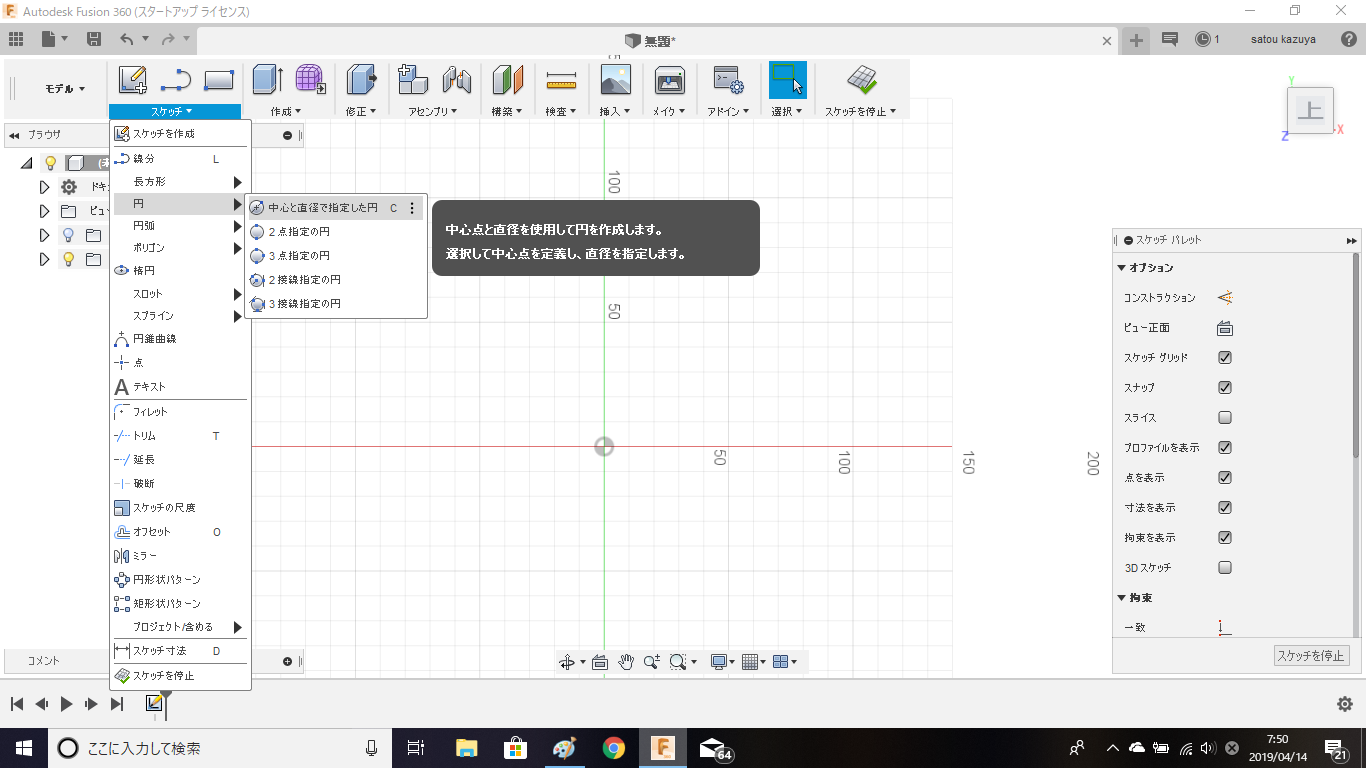

スケッチツールの「円」→「中心と直径で指定した円」を選択します。

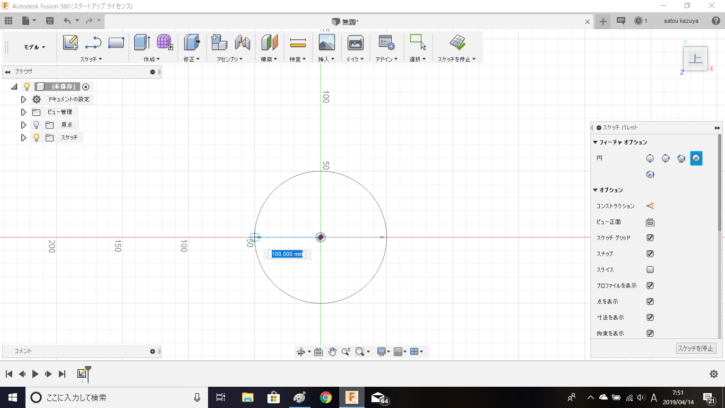

今回は、「直径100ミリ」の円をスケッチします。

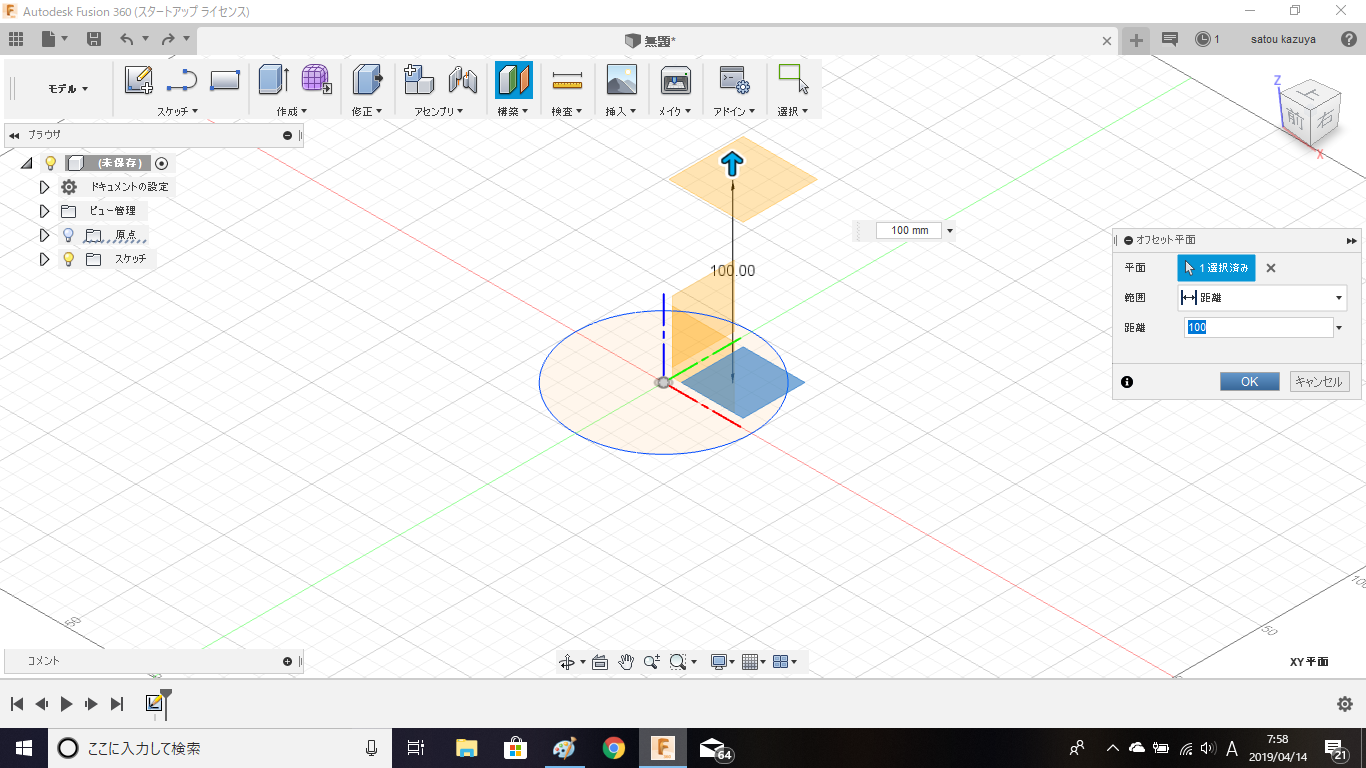

構築ツールの「オフセット平面」を選択します。

基準となる平面で「XY平面」を選択し、距離は100ミリに設定します。

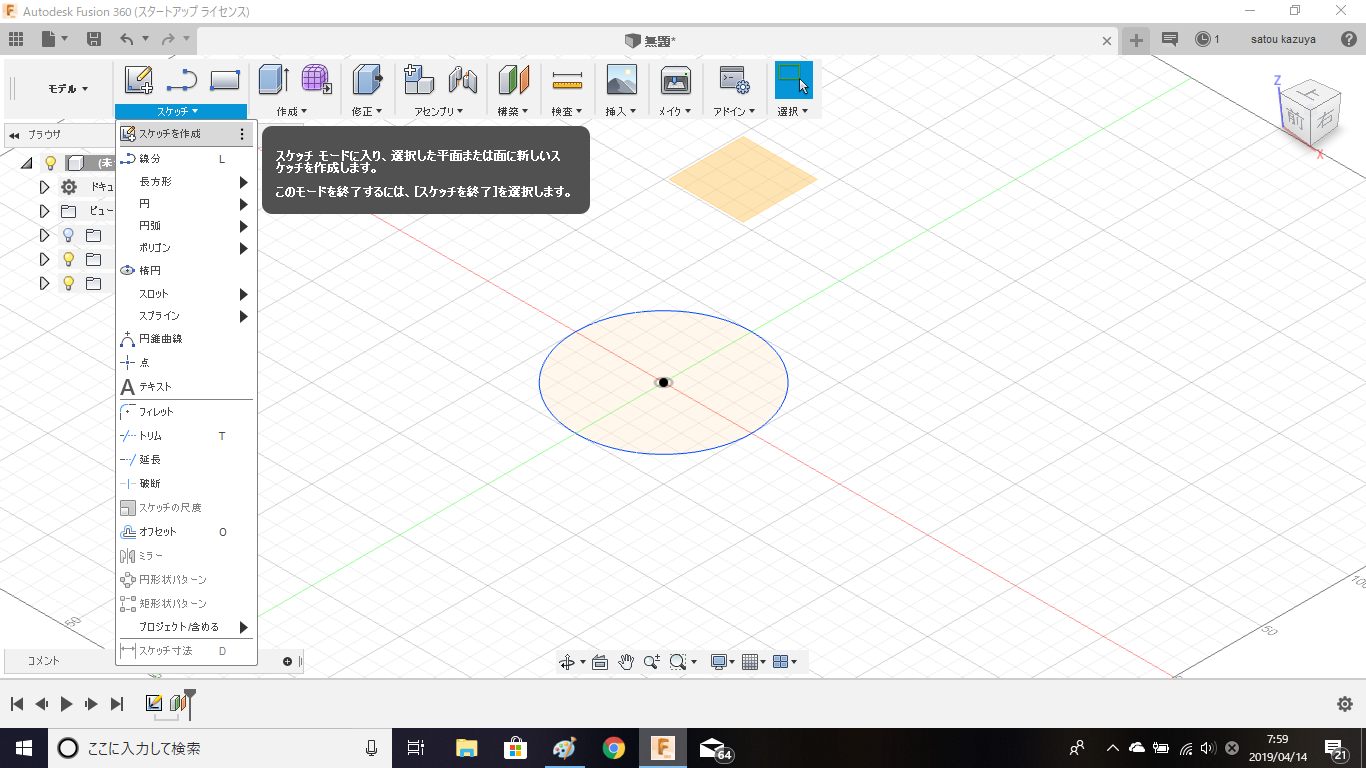

スケッチを作成を選択して、先程作成した「オフセット平面」を選択します。

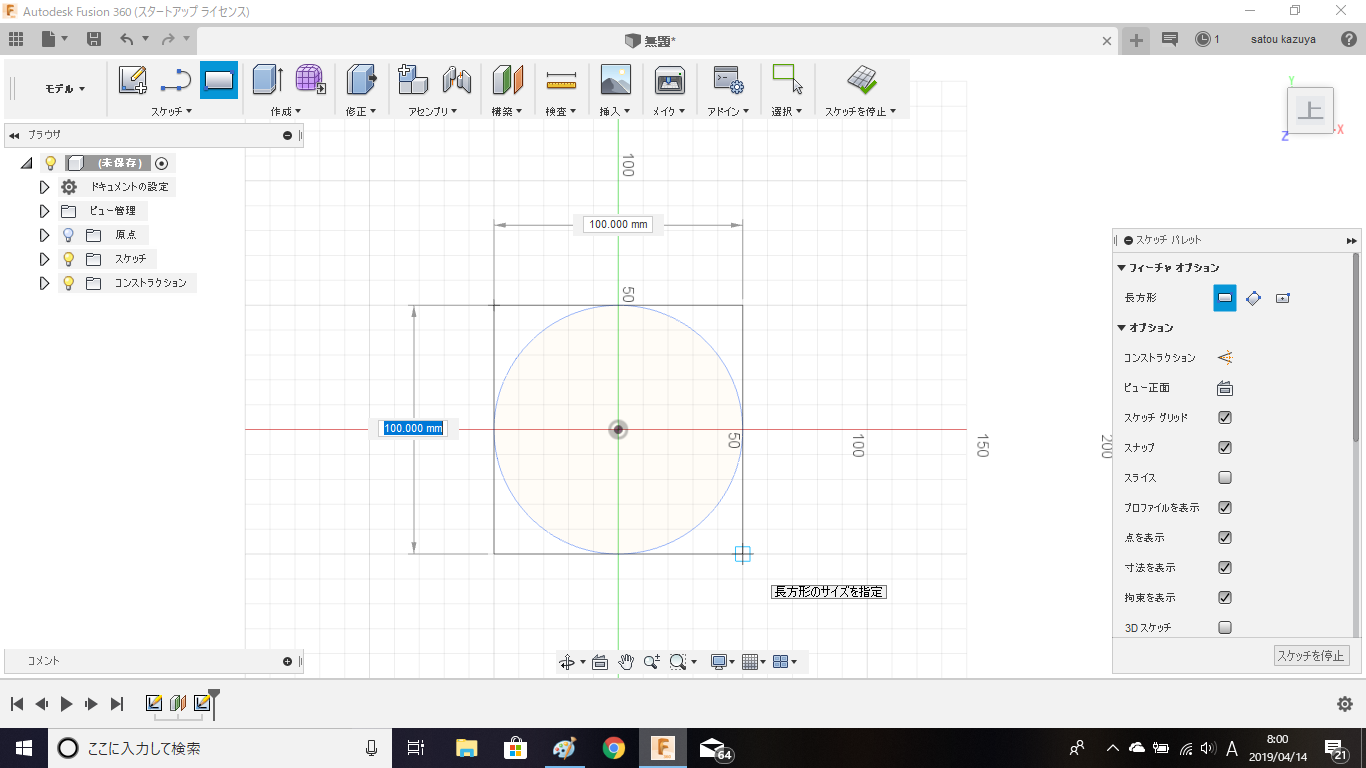

スケッチツールの「長方形」→「二点指定の長方形」を選択し、一辺を100ミリに設定します。

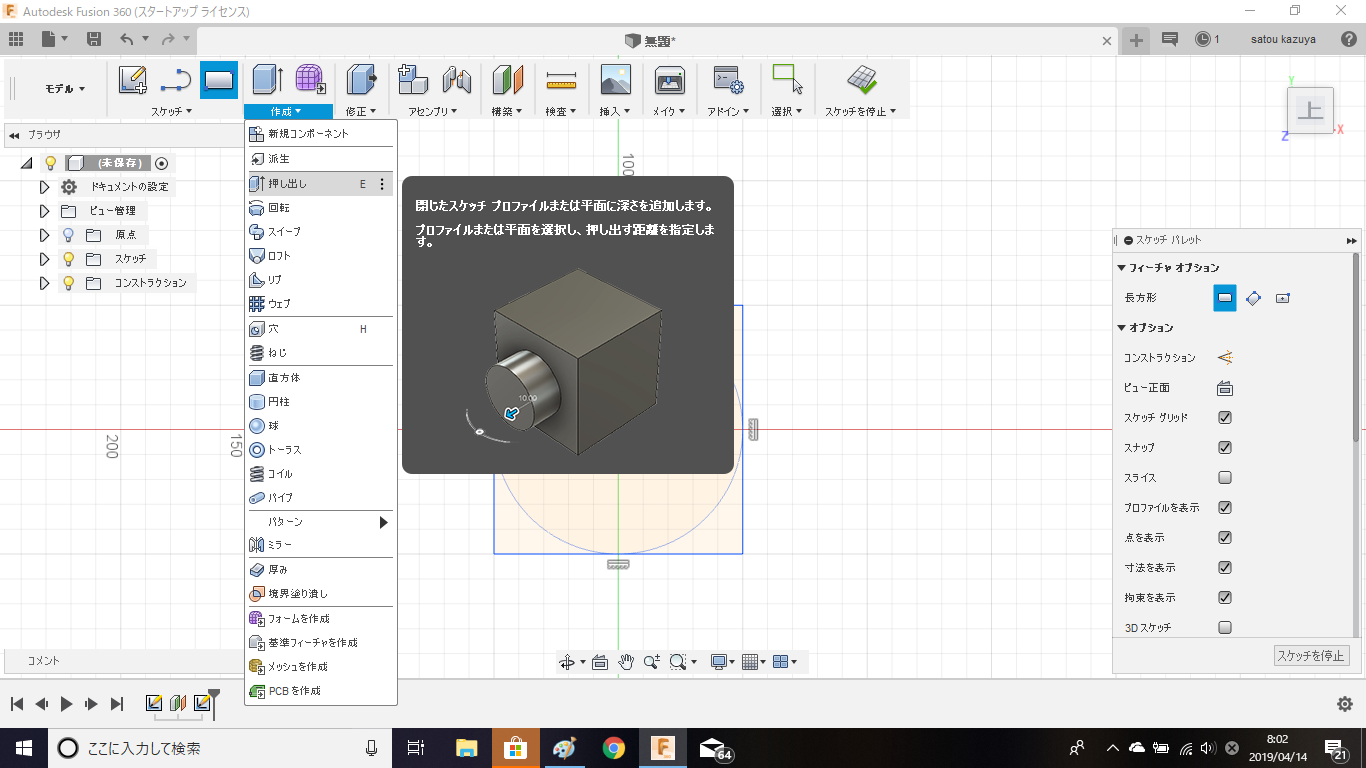

作成ツールの「押し出し」を選択します

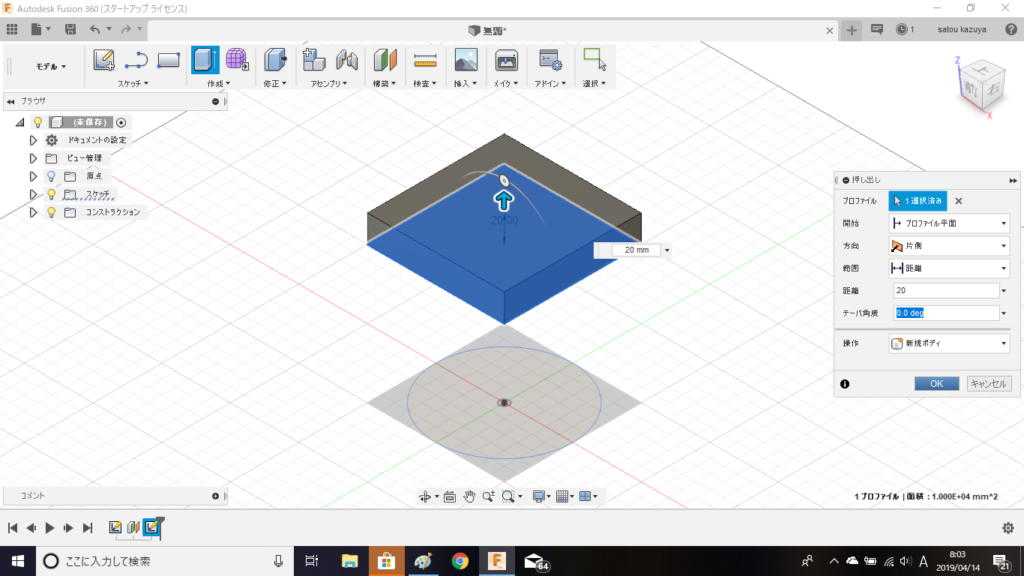

プロファイルは、先程作成した「長方形」を選択し、距離は「20ミリ」に設定して、OKをクリックします。

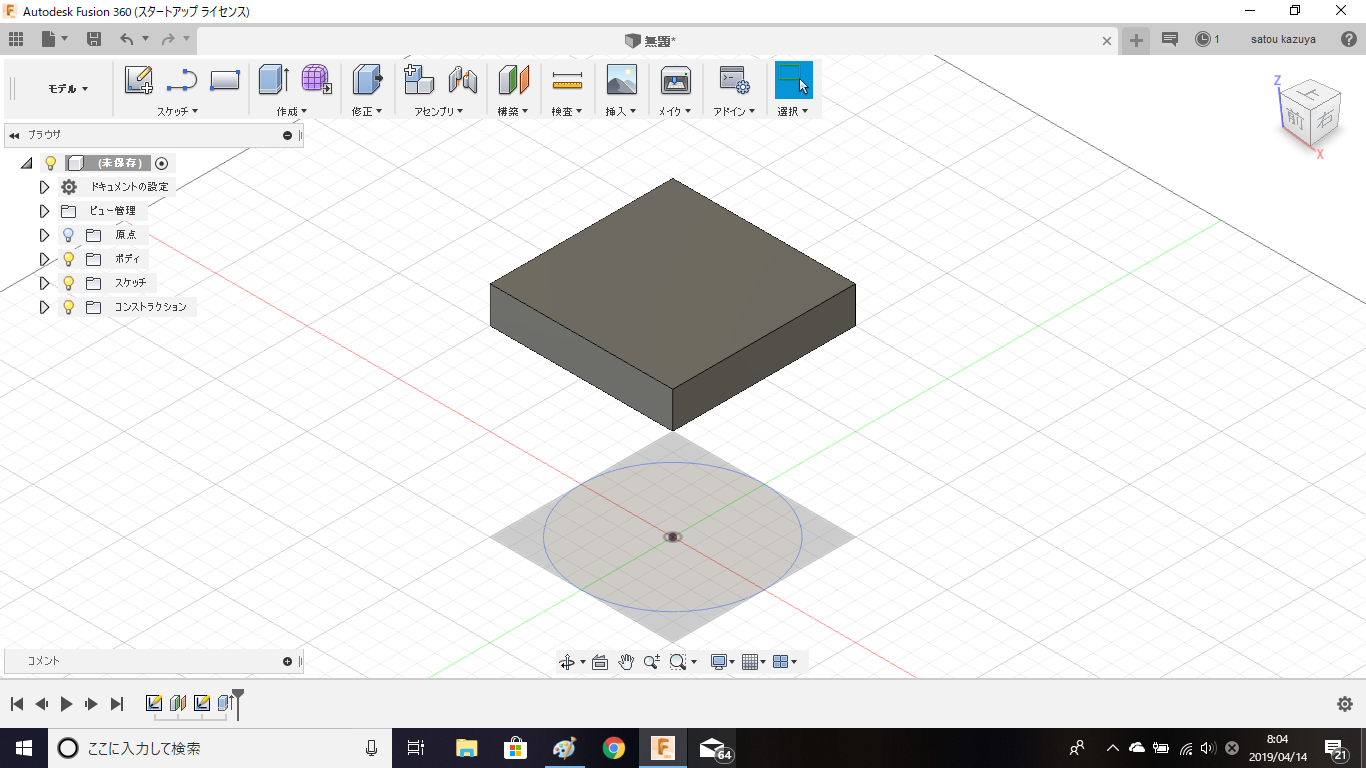

ここまでの作成状況です。

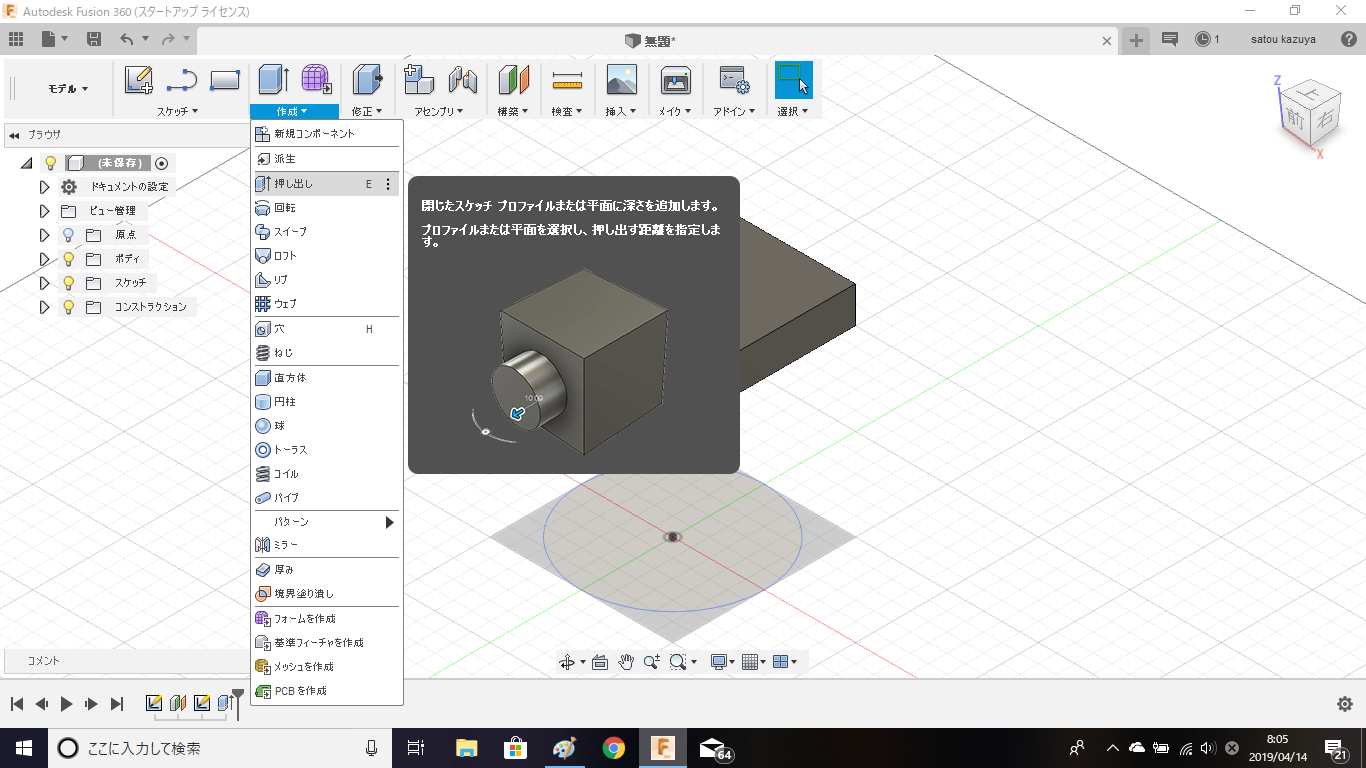

作成ツールの「押し出し」を選択します。

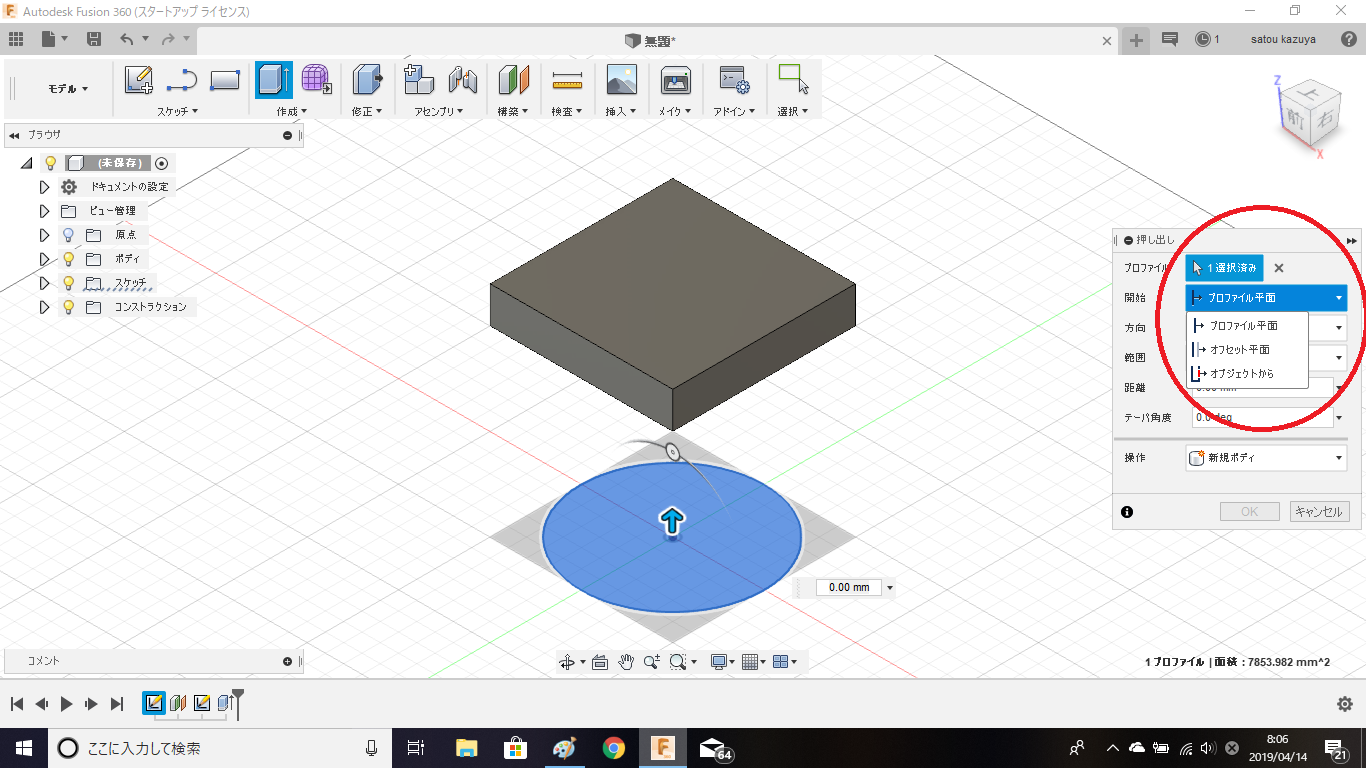

開始位置を選択する時に、「プロファイル平面」、「オフセット平面」、「オブジェクトから」が選択できます。

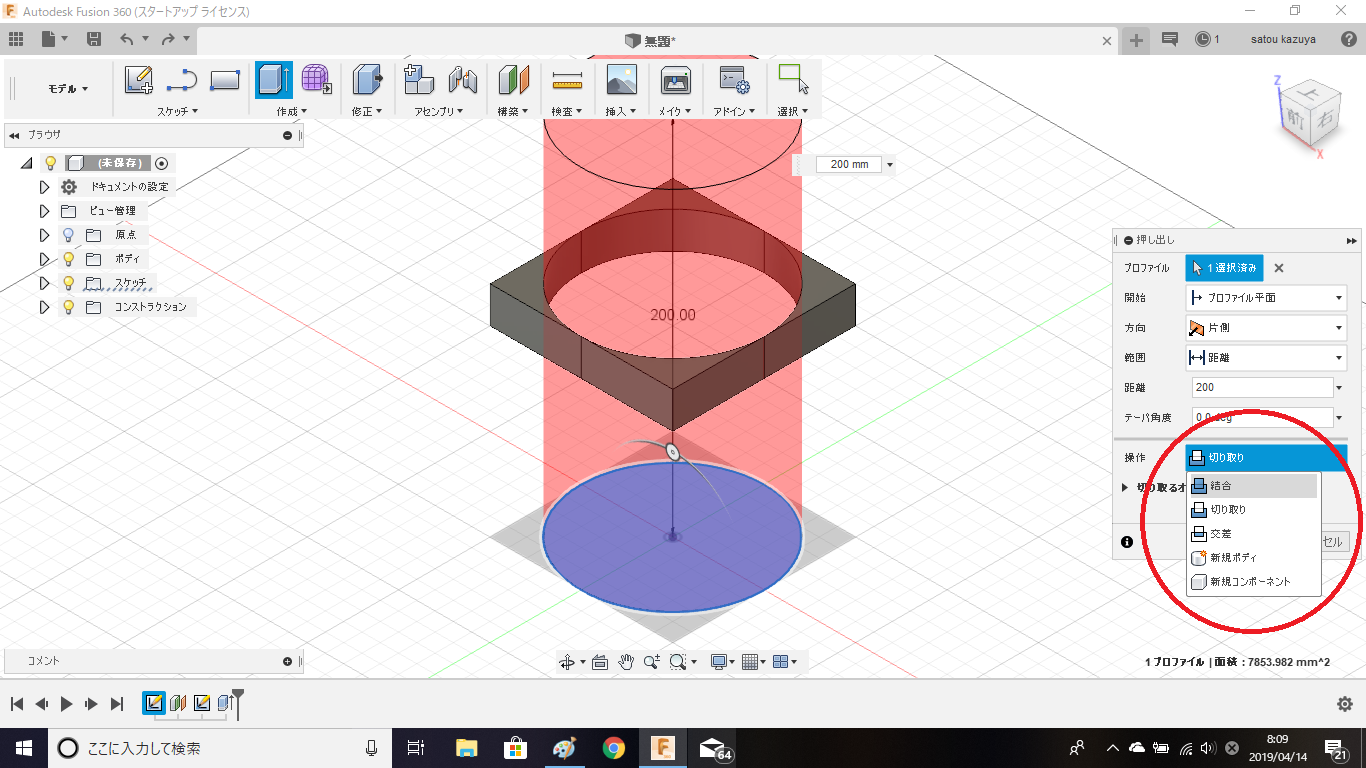

開始位置は「プロファイル平面」を選択して、距離は200ミリに設定し、操作は「結合」を選択します。

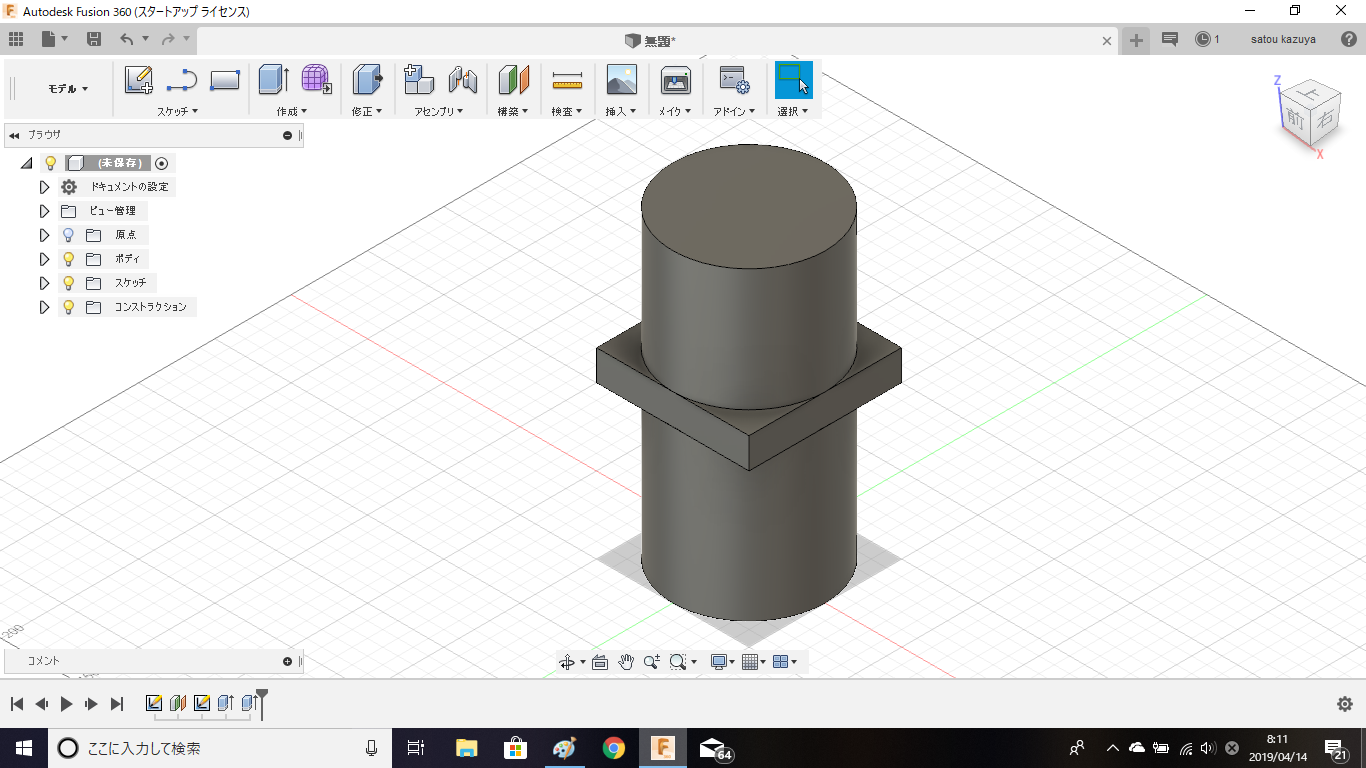

図のような3Dモデルが作成できます。

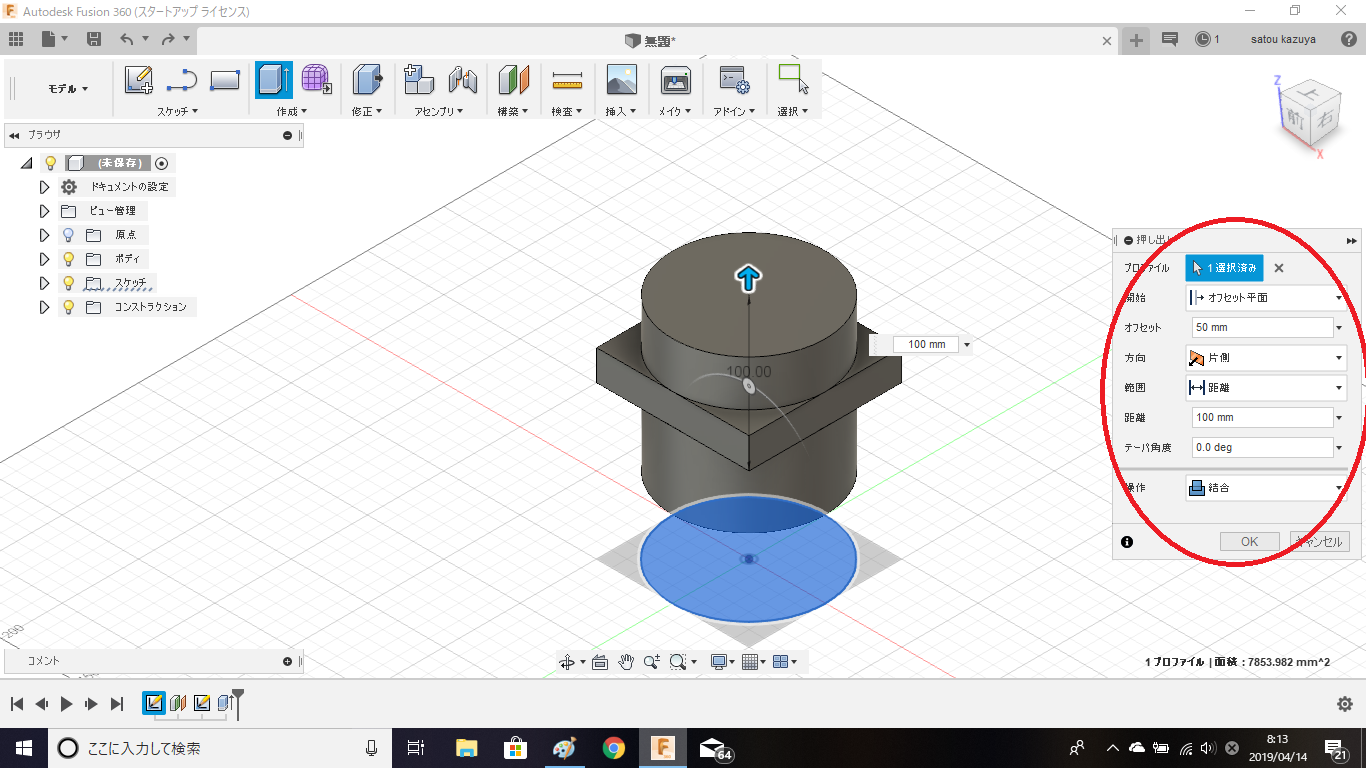

開始位置は「オフセット平面」を選択し、オフセット距離は50ミリ、距離は100ミリに設定し、操作は「結合」を選択します。

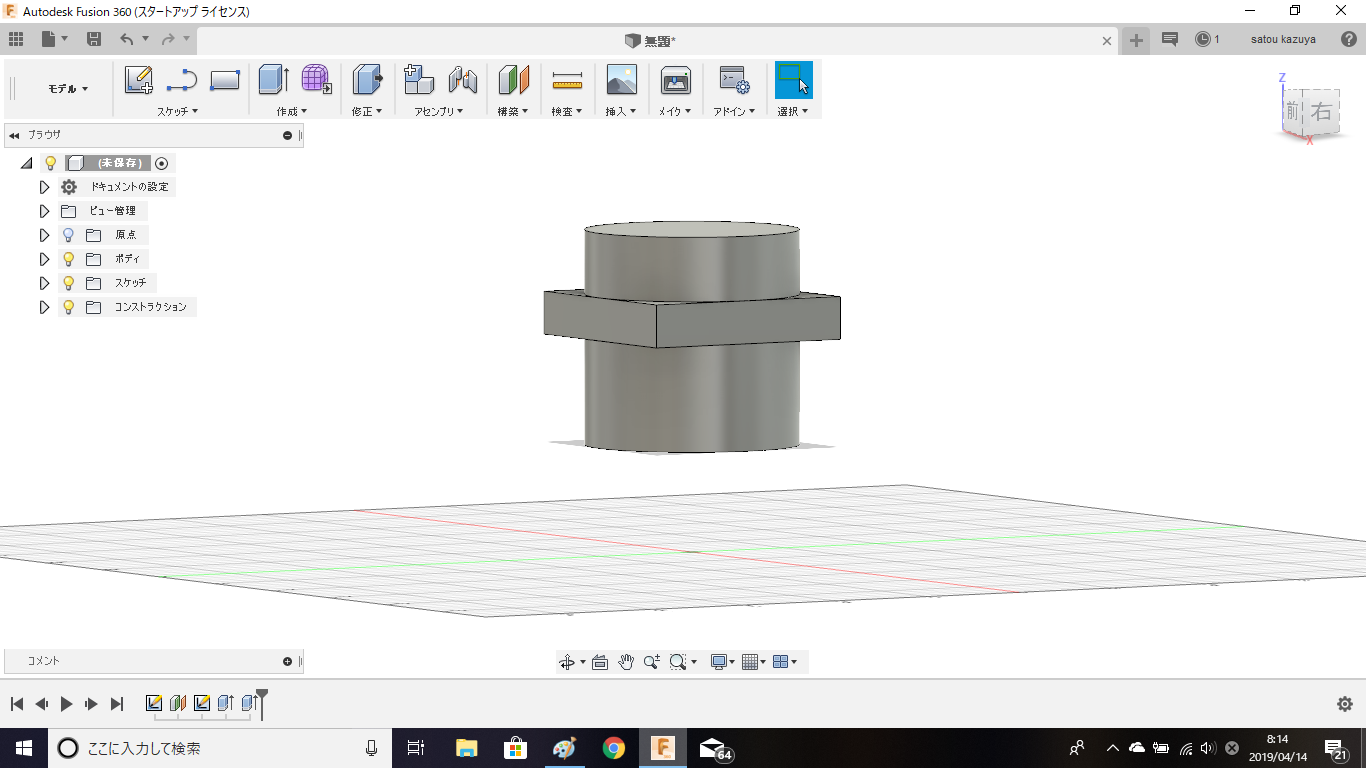

図のような3Dモデルが作成できます。スケッチからオフセットされた位置に、モデルが作成されているのが分かります。

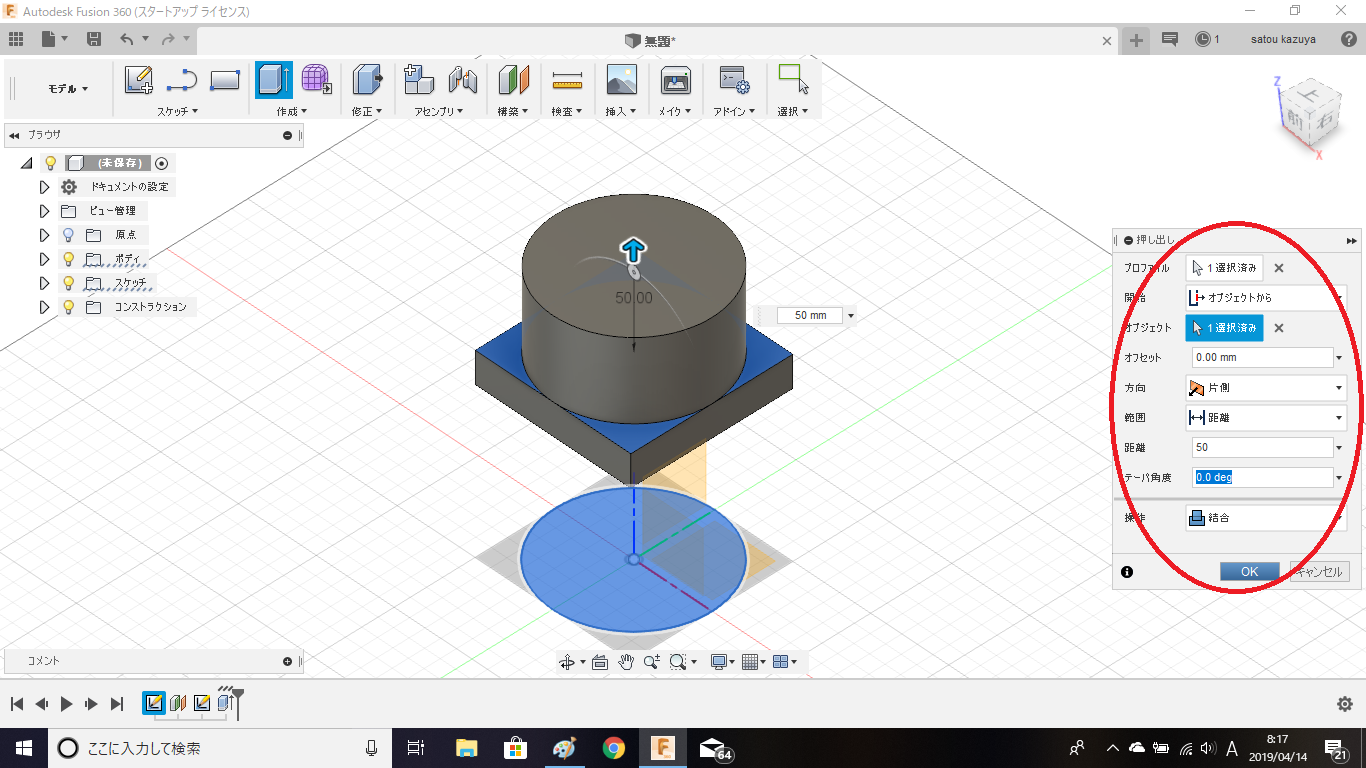

開始位置は「オブジェクトから」を選択し、オブジェクトは長方形を選択、距離は50ミリに設定し、操作は「結合」を選択します。

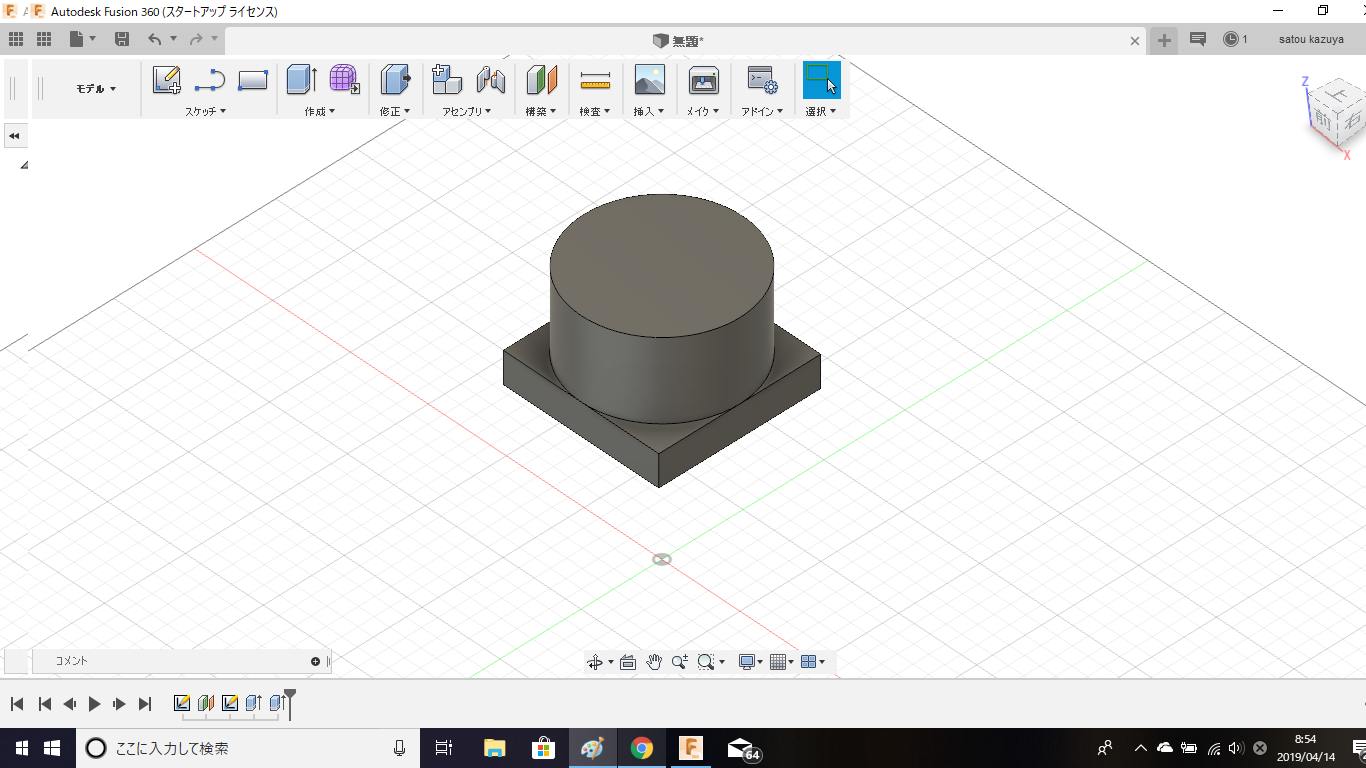

図のような3Dモデルが作成できます。最初に作成した長方形の面から、円形状が作成されているのが分かります。

FUSION360を学ぶのにお勧めの参考書を紹介します。著者は教育現場やセミナー、ワークショップで豊富な指導経験をもつ小原照記氏、Autodesk社でFUSION360ビジネスを取りまとめるマネージャーの藤村祐爾氏の二人。本書ではFUSION360の使い方を初心者むけに「やさしく」解説されています。

AUTODESK FUSION360 まとめ

3Dモデルの作成方法についてはYouTubeに動画をアップしていますので宜しければ見てみてください。
