本記事ではTopSolidという三次元CADを使って3Dモデルを作成する方法を紹介します。

TopSolid 3Dモデルの作成方法

01)「新規作成」を選択します。

02)「デザイン」を選択し、「OK」をクリックします。

03)基準線をクリックします。

04)原点を基準に「X軸」、「Y軸」の基準線を作図します。

05)「オフセット」を選択します。

06)「X軸」の基準線を選択します。

07)「+Y方向」に70mmの位置にオフセット線を作図します。

08)もう一度「オフセット」を選択し、「Y軸」の基準線を選択してから「+X方向」に60mmの位置にオフセット線を作図します。

09)「複合曲線」を選択します。

10)この時に線の太さを変更すると複合曲線が作図しやすくなります。

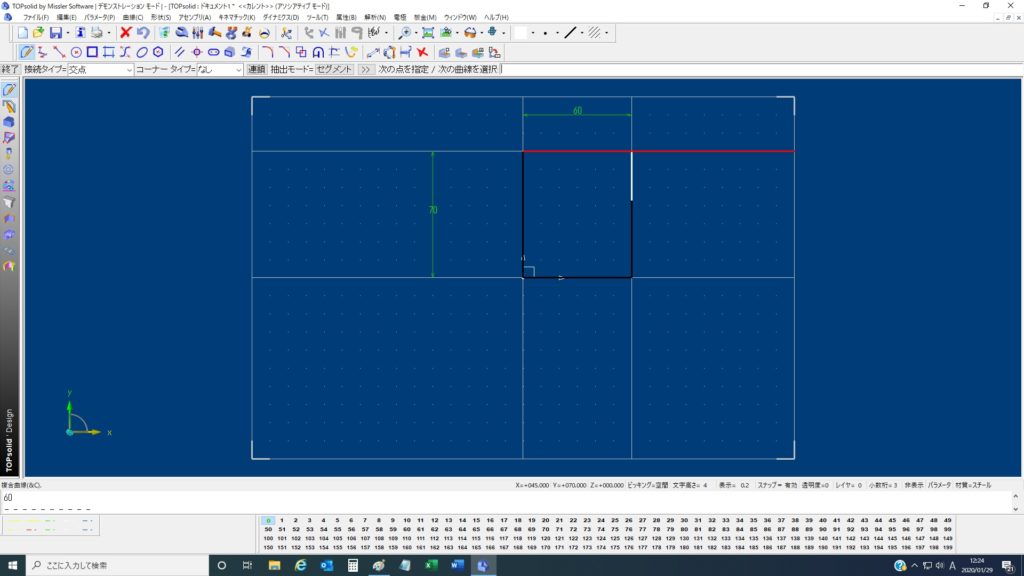

11)複合曲線を繋げるように作図します。

12)形状ツールを選択します。

13)「押し出し」を選択します。

14)任意の高さを指定すると3Dモデルが作成できます。この時は高さを50mmに設定しています。

TopSolid 3Dモデルの作成方法 まとめ

YouTubeに動画もアップしています。
