今日は、TopSolidという三次元CADを使って図面枠を作成するときのコツを説明するよ。

本記事では、「TopSolid 図面の尺度とDXFデータについて説明(画像19枚使用)」について紹介します。

カズのブログの内容

始めて操作する人にも分かりやすくTopSolidの使い方を書いていきます。

スポンサーリンク

TopSolid 図面枠の作り方

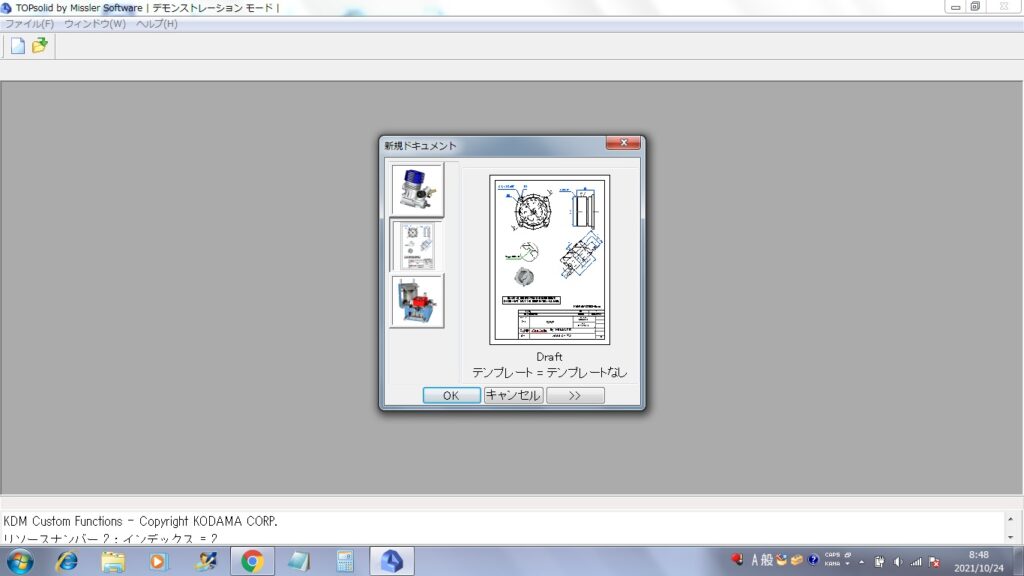

TopSolidには「Draft」という機能があり図面を作成することができます。

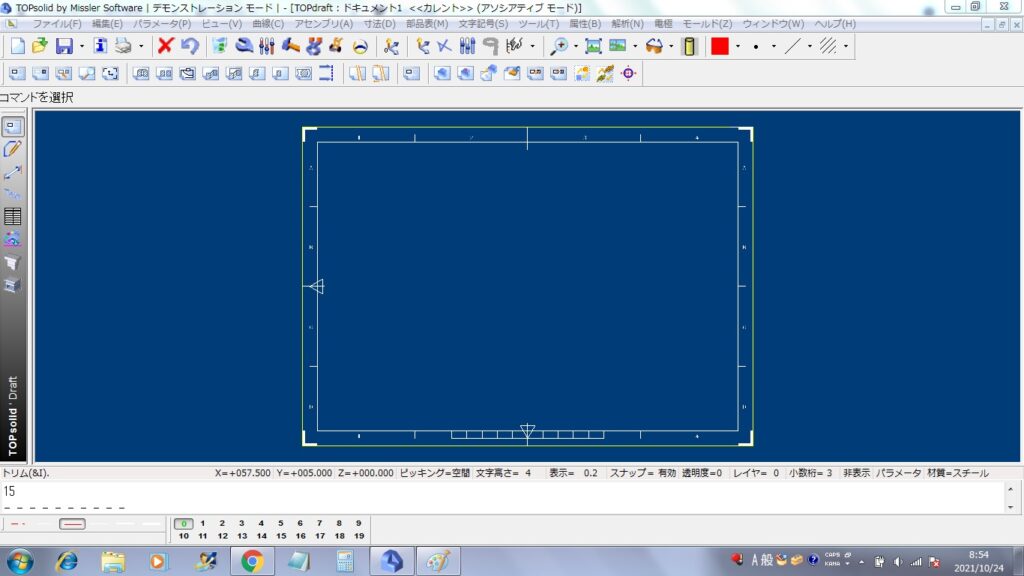

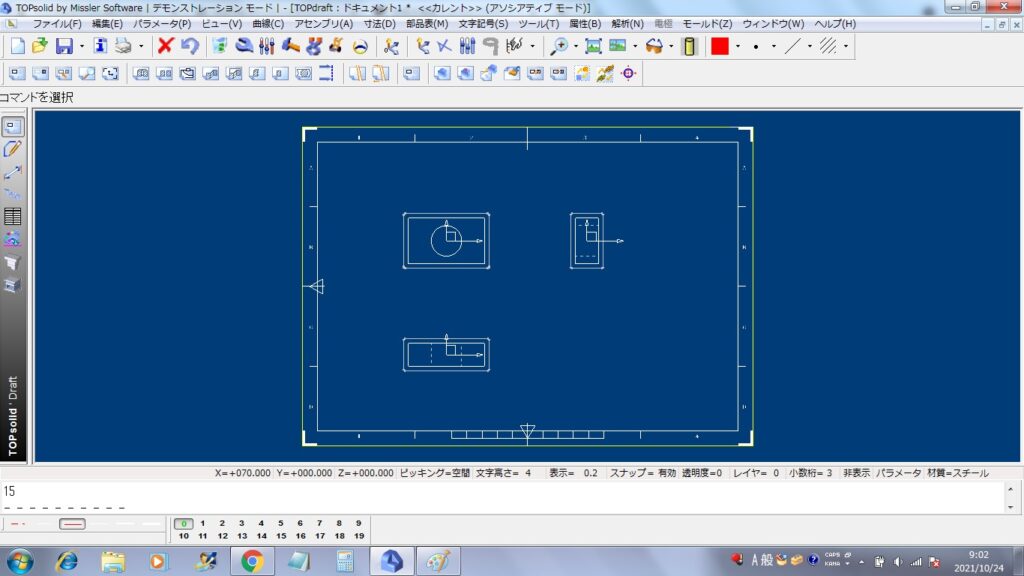

「テンプレート無し」で「OK」をクリックすると画像のような図面枠ができます。

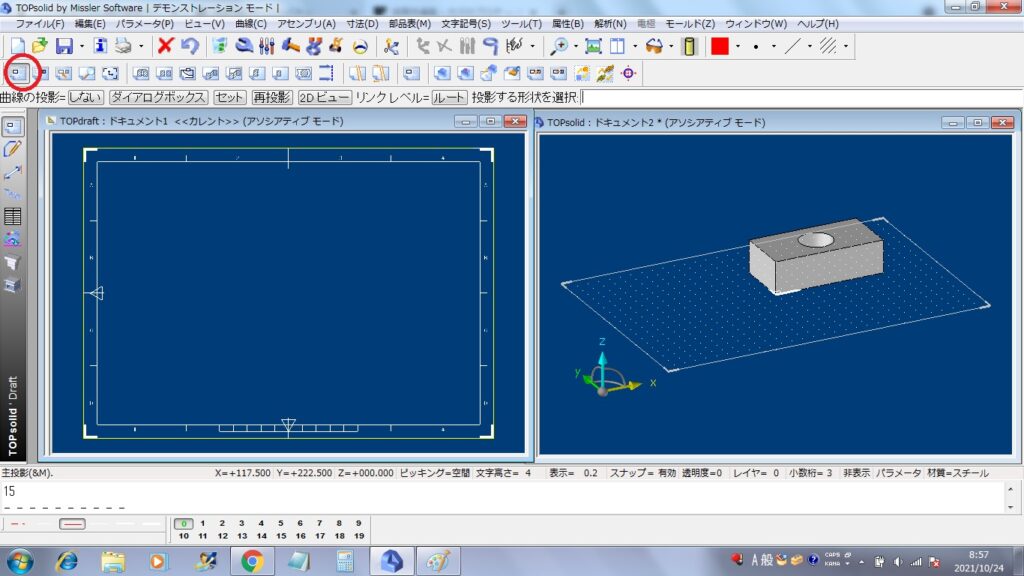

主投影を選択して事前に作成していた3Dモデルを選びます。

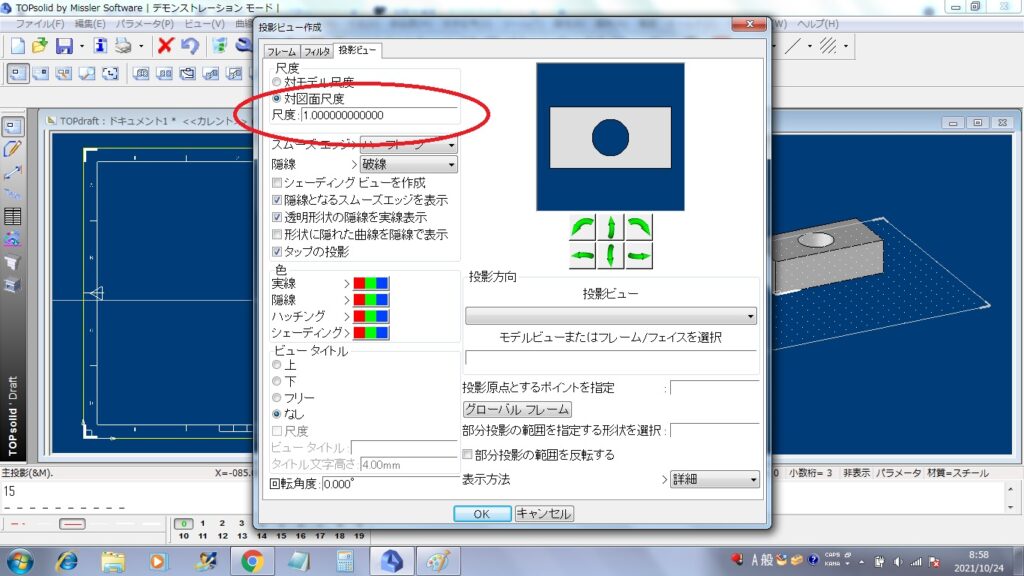

初期設定は尺度が1倍になっています。

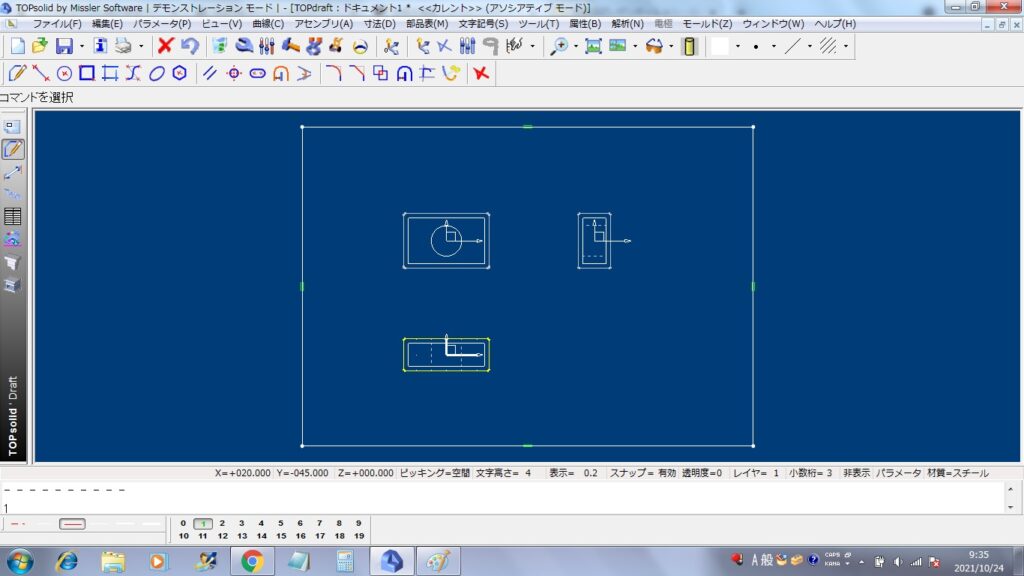

1倍のまま投影すると画像のようになります。余白が多く気になる場合は尺度を変更します。

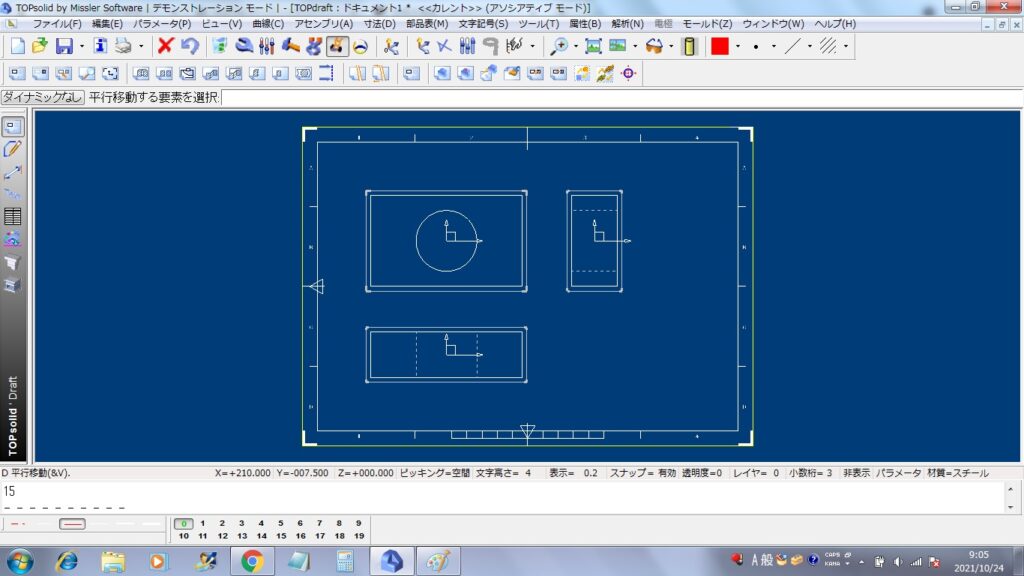

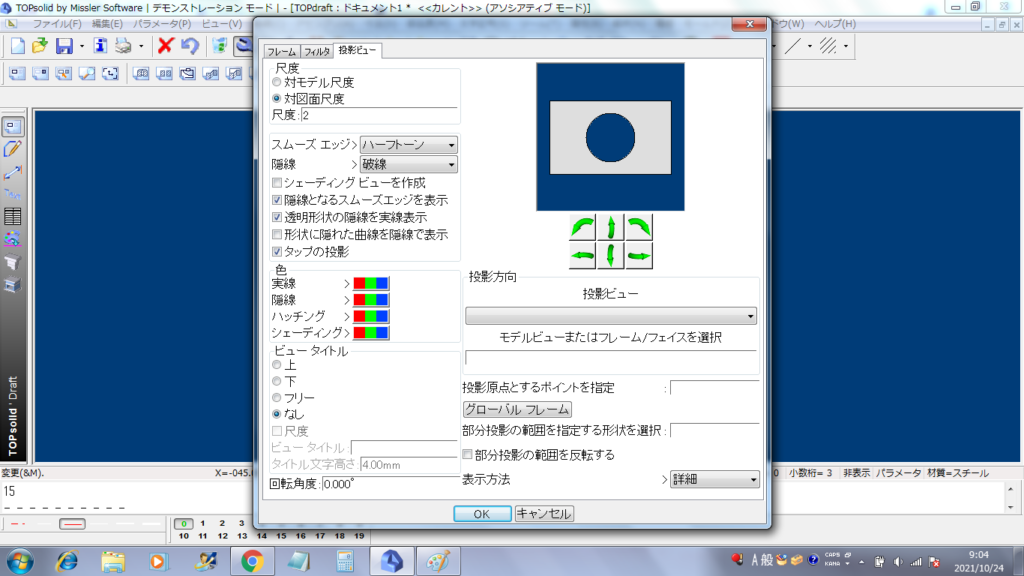

例えば尺度を2倍に変更します。

尺度2倍で作図したら調度良かったとします。ここからが本題なんですけど、他社とデータの受け渡しをするさいに「DXFファイル」に変換することがあると思いますが、DXFデータには尺度がないということが問題です。

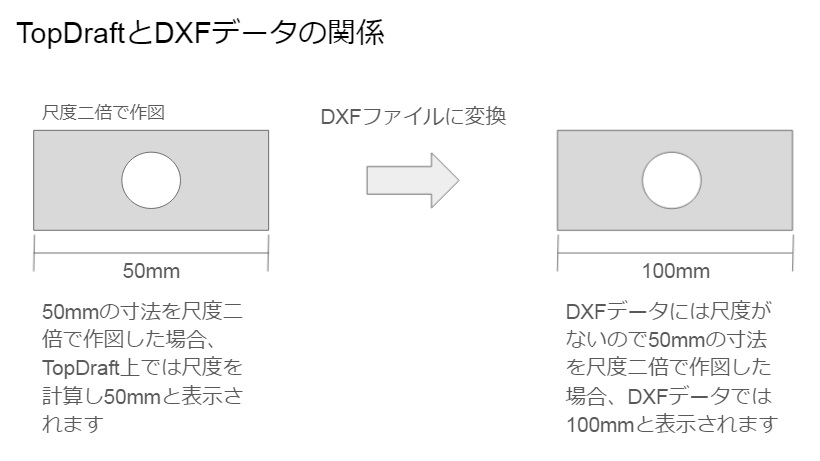

具体的に説明すると画像のようなイメージですが、DXFデータには尺度がないのでTopDraftで変倍して作図した場合、DXFデータには変倍して作図したの寸法が表示されます。このままだと使用することができないので解決策を紹介します。

作図はあくまでも1倍で行います。

そこで、尺度を変えるのは図面枠になります。

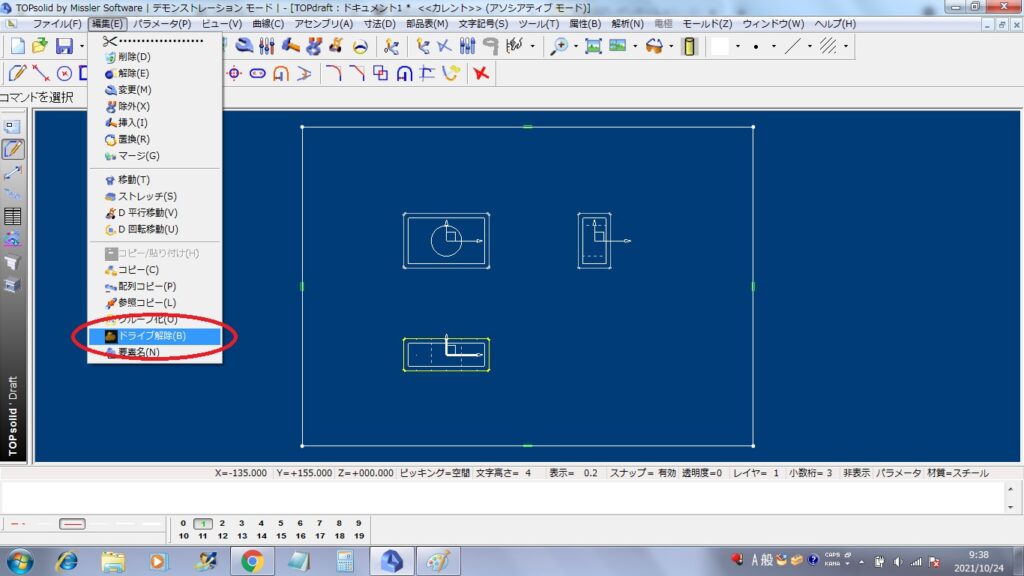

初めに「ドライブ解除」を選択します。

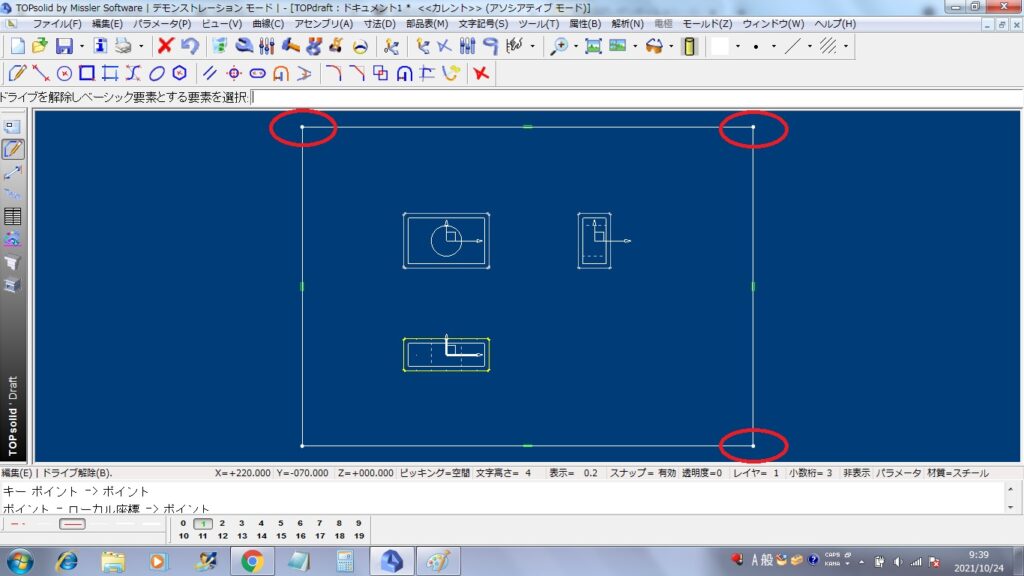

「左上」、「右上」、「右下」の三点についてドライブ解除します。

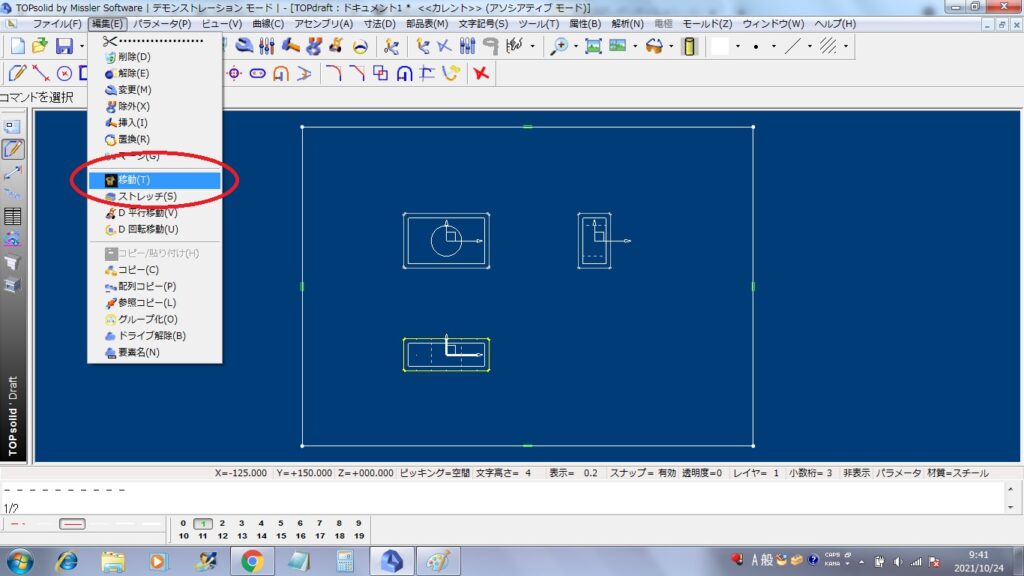

「編集」→「移動」を選択します。

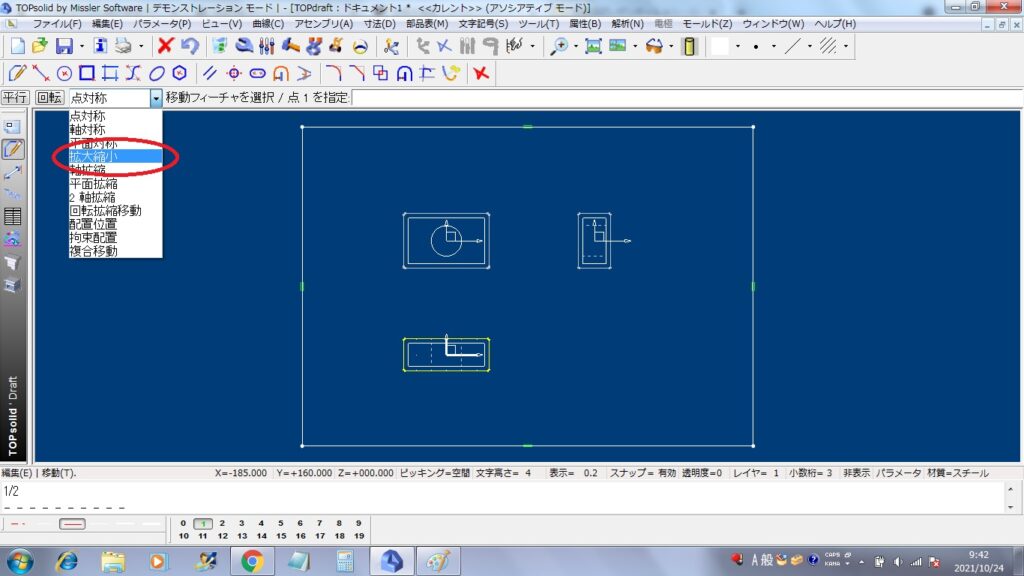

「拡大拡小」を選択します。

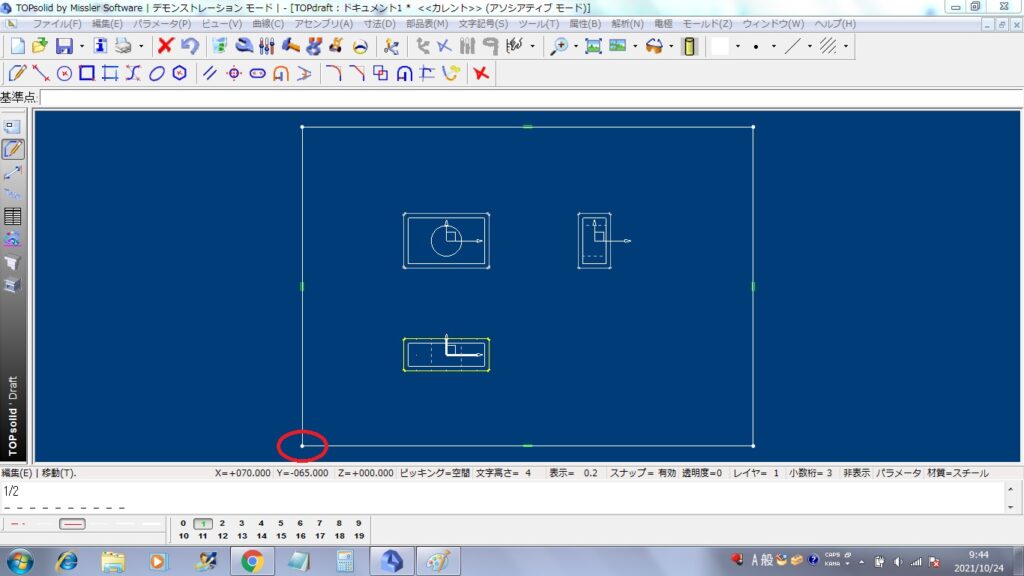

基準点として「左下」の点を選択します。

尺度を「1/2」に設定します。

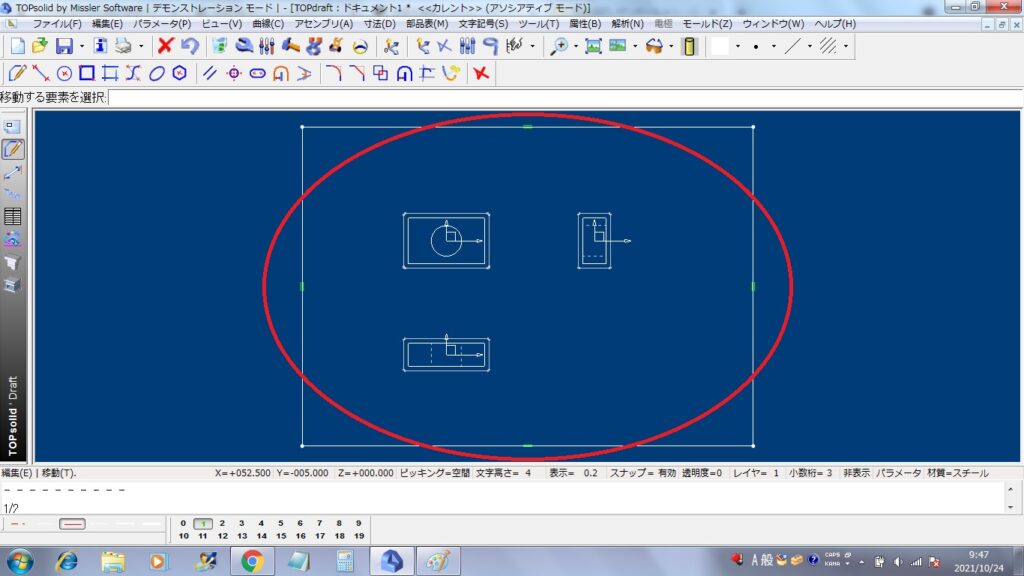

移動する要素で「図面枠」を選択します。

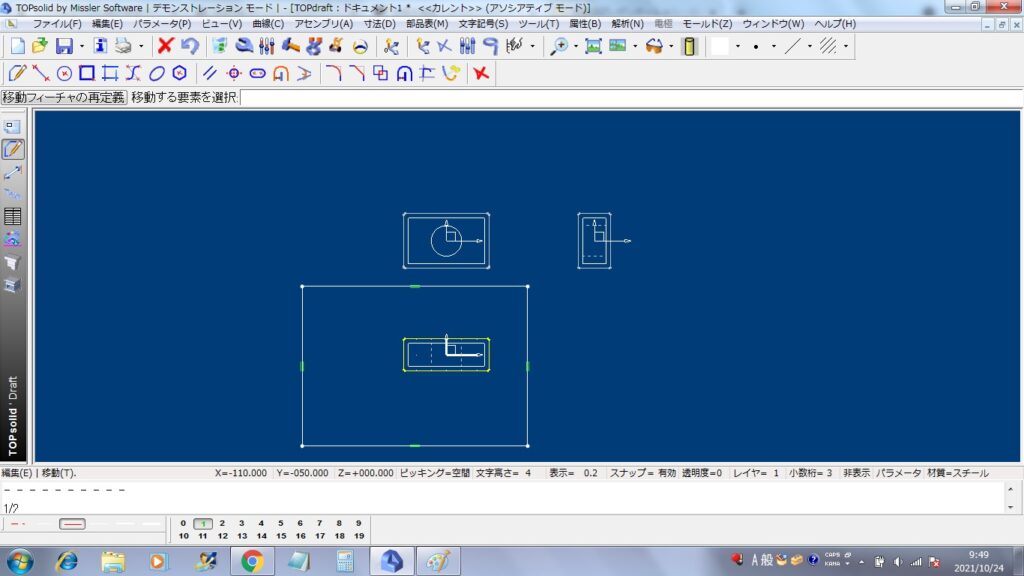

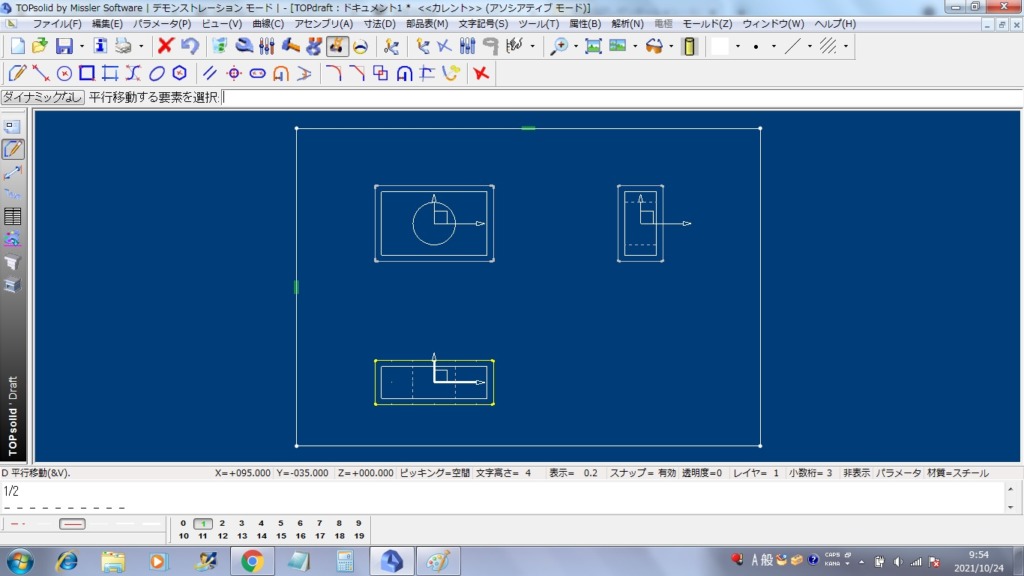

図面枠が拡小されました。

後は図形の位置を整えて終了です。これならDXFデータに変換しても寸法は等倍のままになります。

TopSolid 図面枠とDXFデータについて説明 まとめ

今回は図面枠とDXFデータについて説明しました。DXFデータの尺度について理解しておくと、現場で使える図面が作図できるようになります。
