TopSolid 図面の作成方法

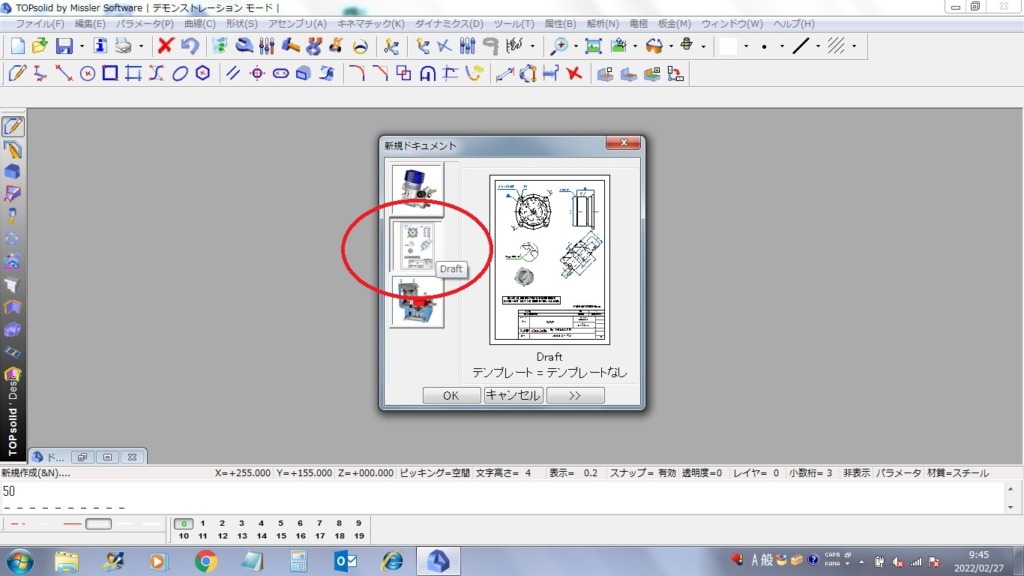

TopSolidには「Draft」という機能があり図面を作成することができます。

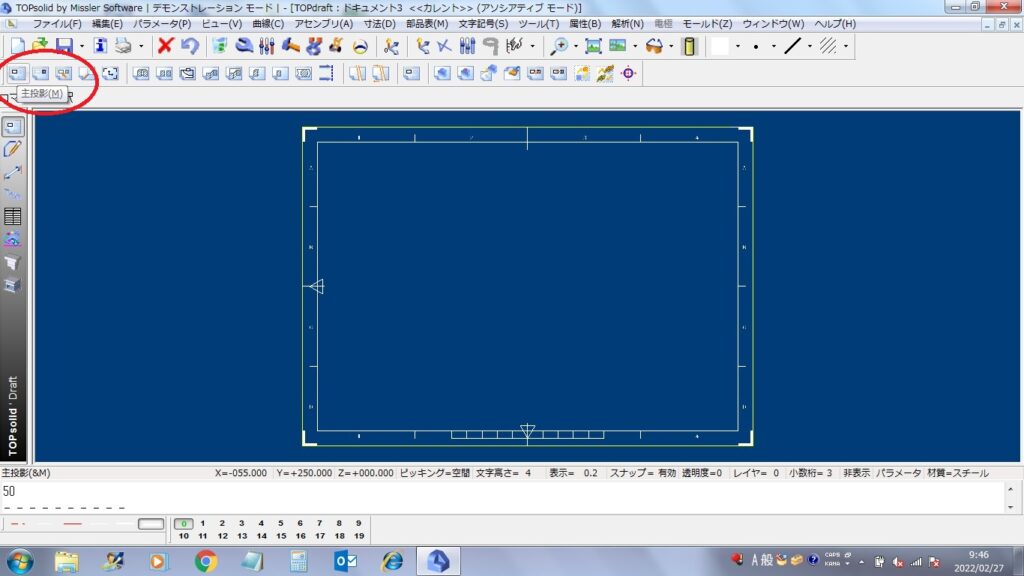

「主投影」を選択します。

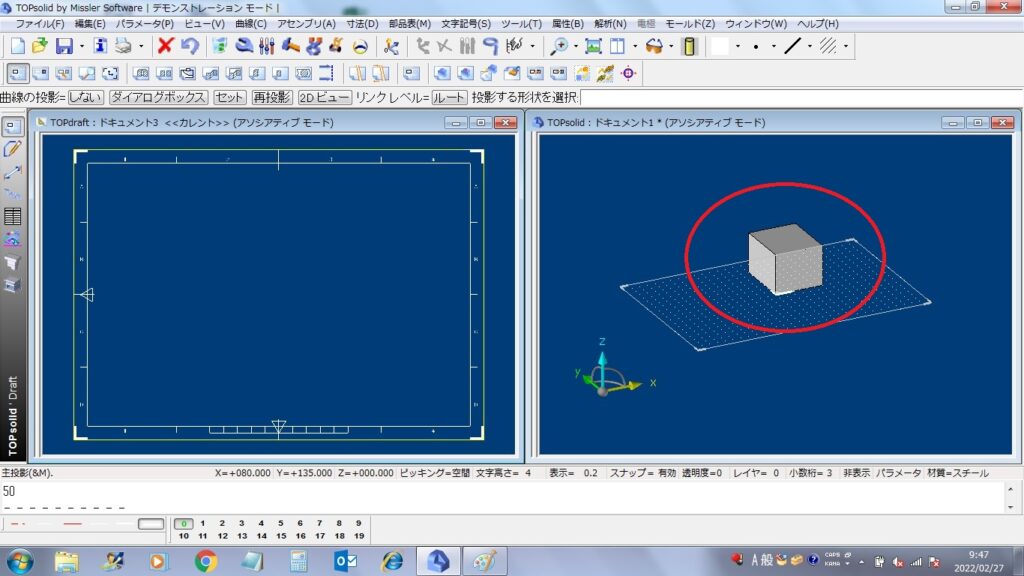

事前に作成していた3Dモデルを選びます。

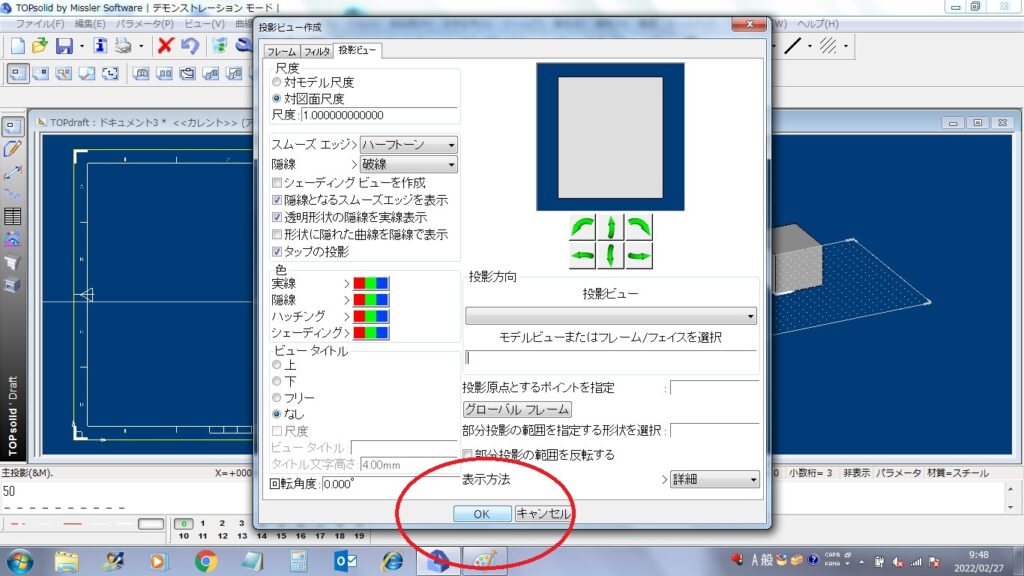

初期設定のまま「OK」を選択します。

適当な位置に投影図を配置します。

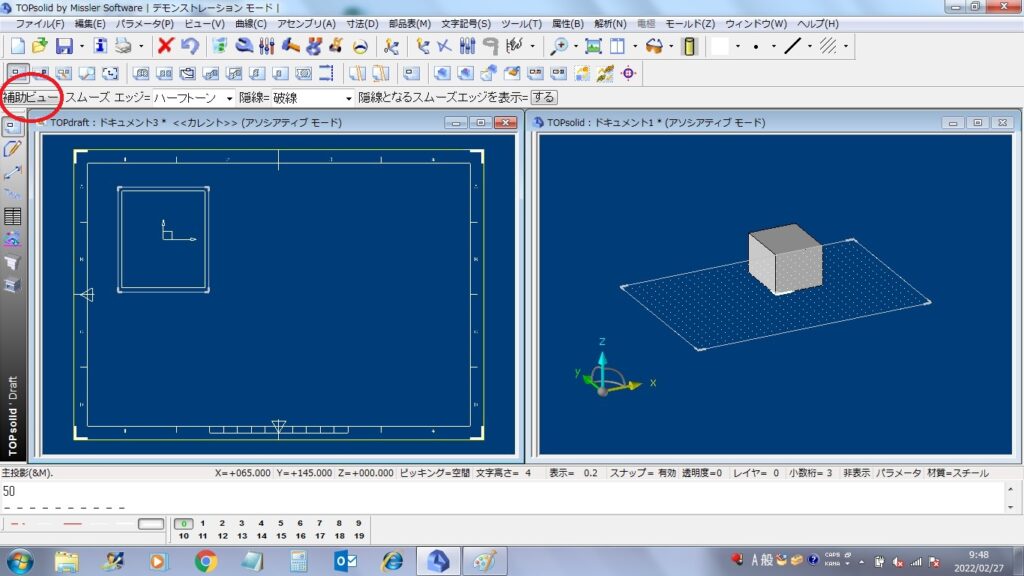

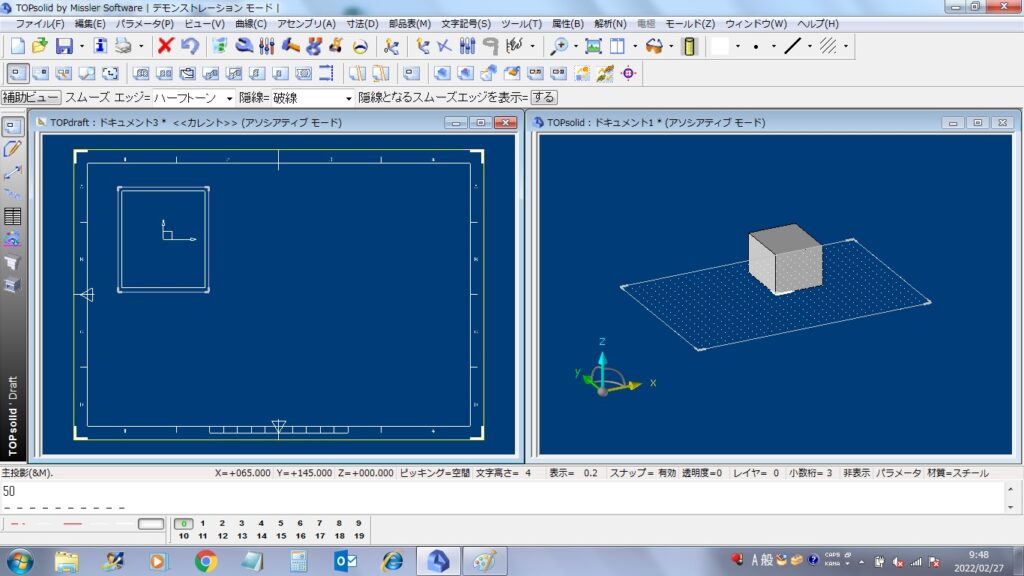

「補助ビュー」を選択します。

主投影図に対して補助ビューを配置できます。

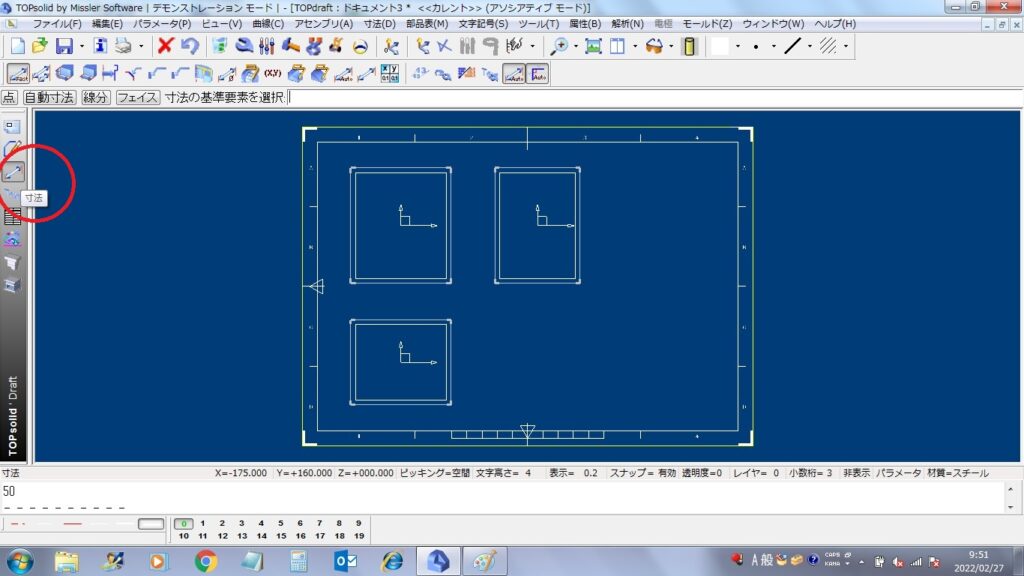

「寸法ツール」を選択します。

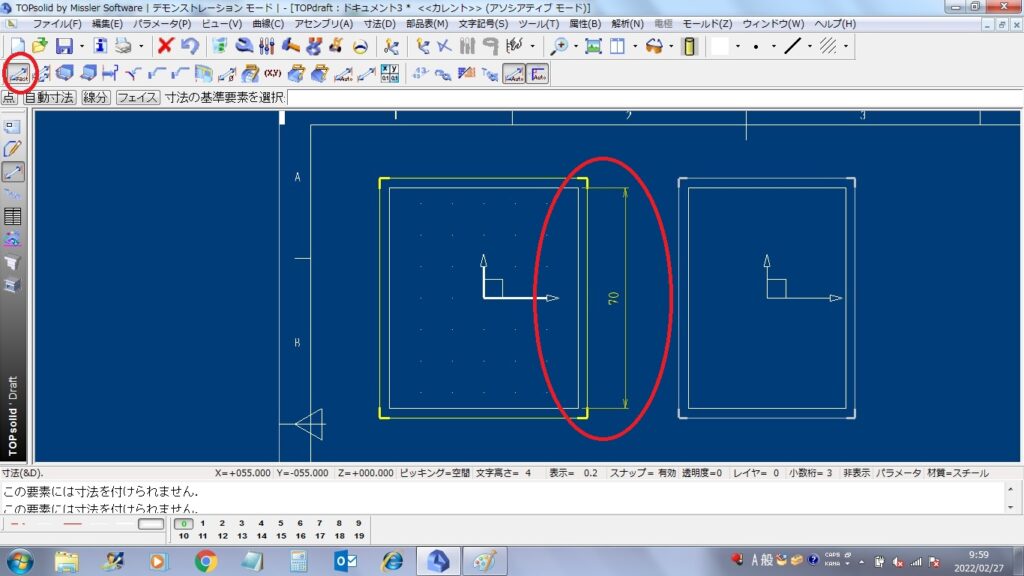

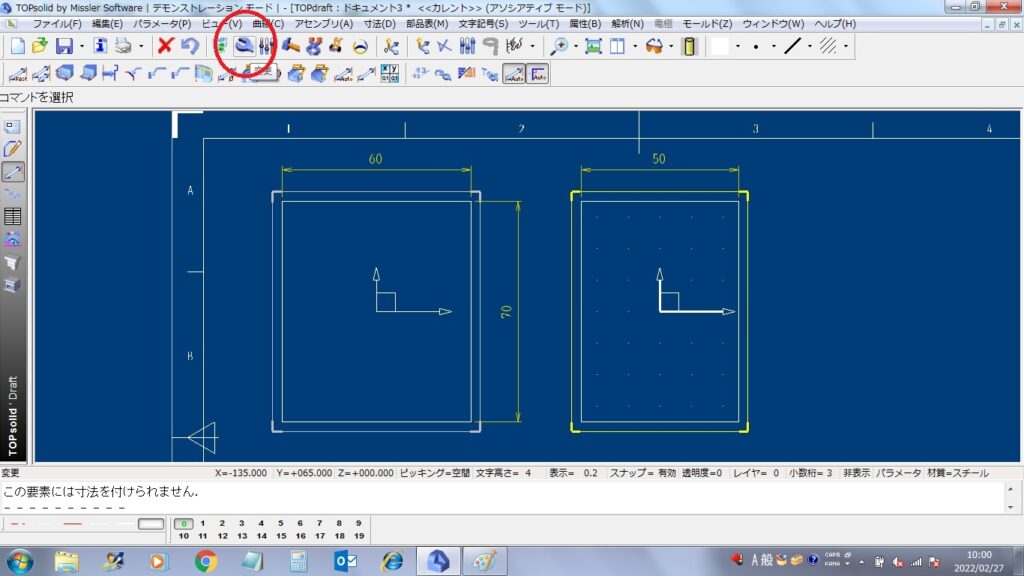

寸法を配置する要素を選択すると寸法を付けられます。

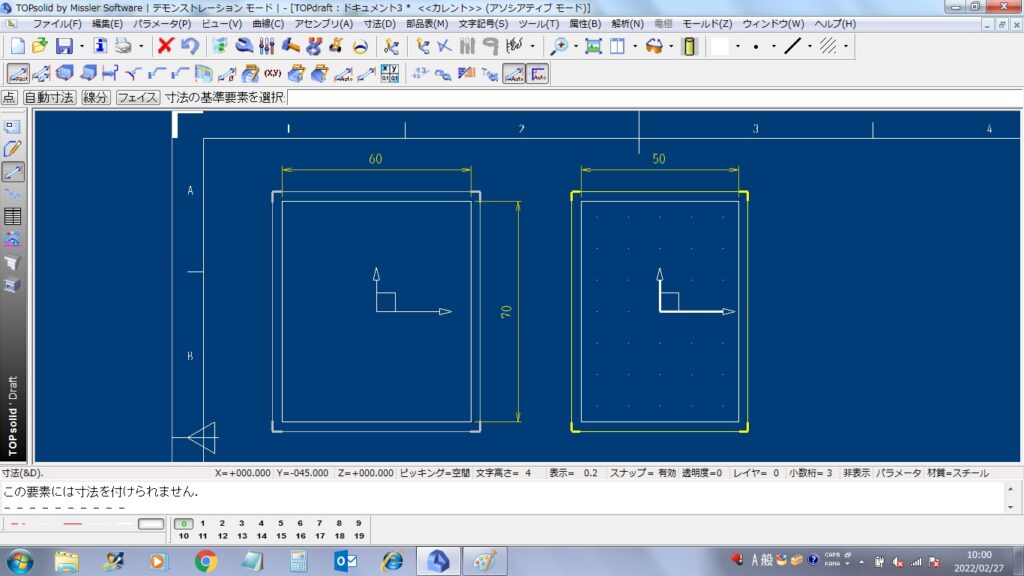

それぞれの要素に寸法を配置できます。

「変更コマンド」を選択します。

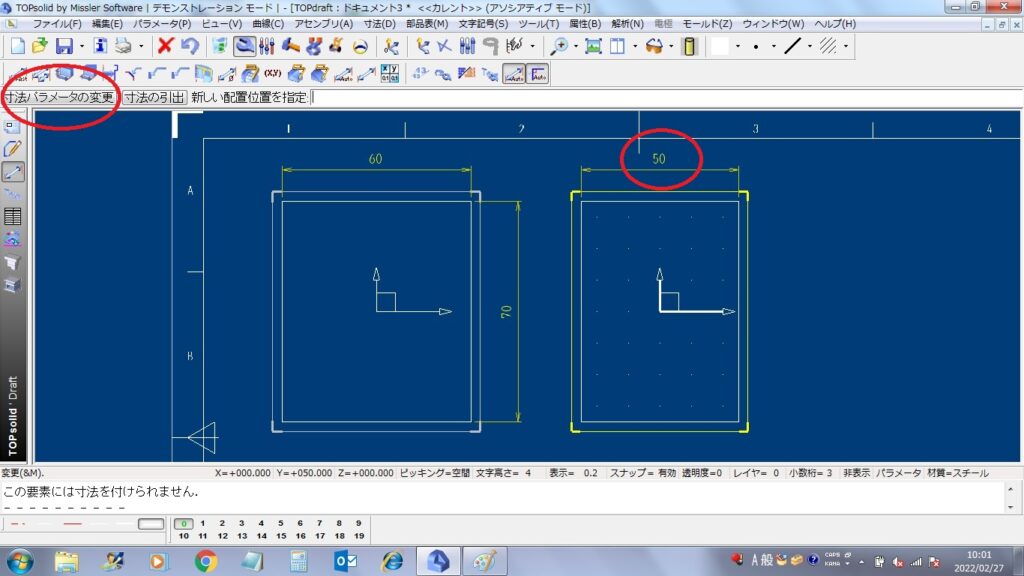

「寸法」を選択し「寸法パラメータの変更」を選びます。

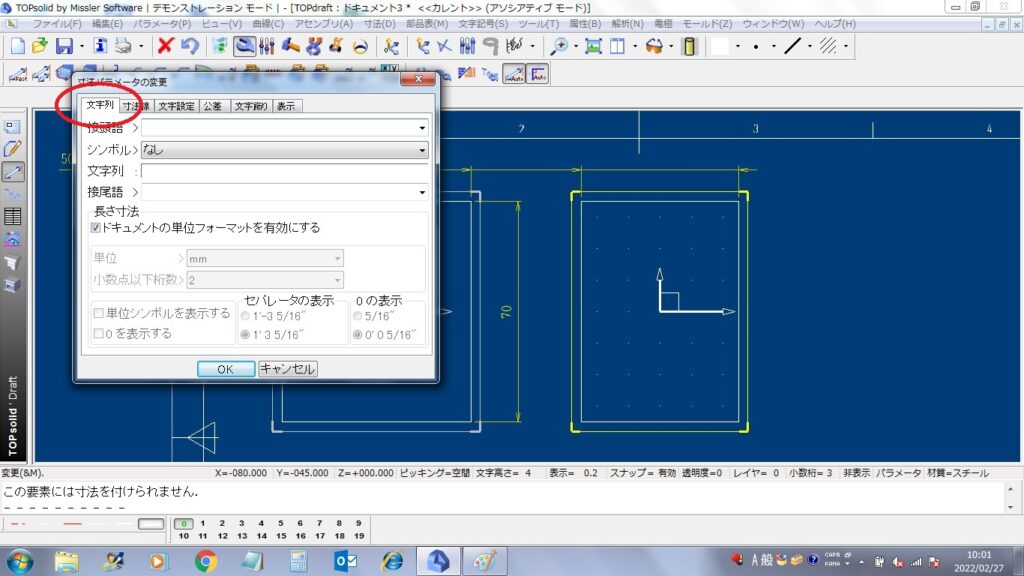

「文字列」のタブでは接頭語などを変更できます。

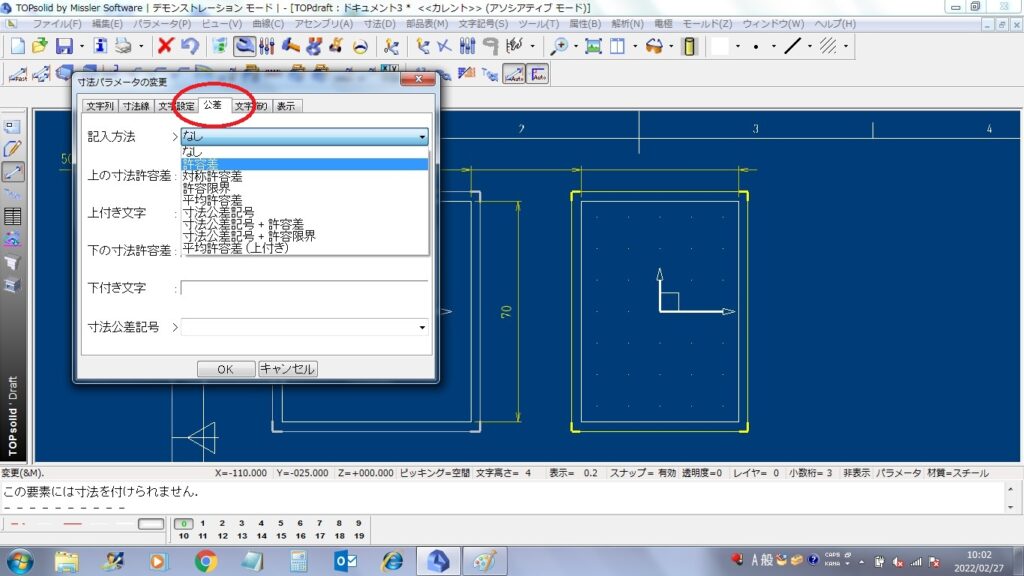

「公差」のタブでは許容差などを変更できます。

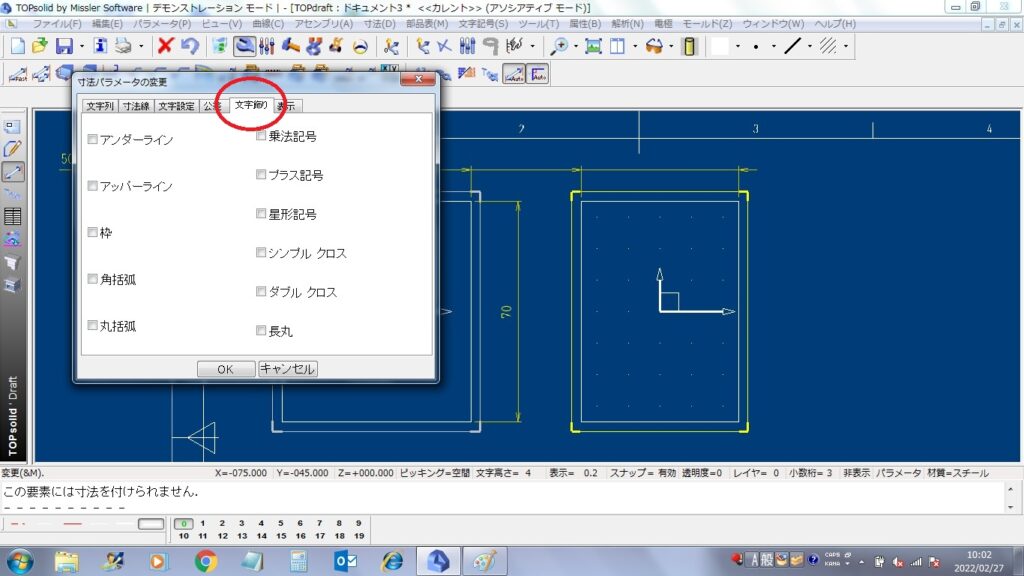

「文字飾り」のタブでは丸括弧などを変更できます。

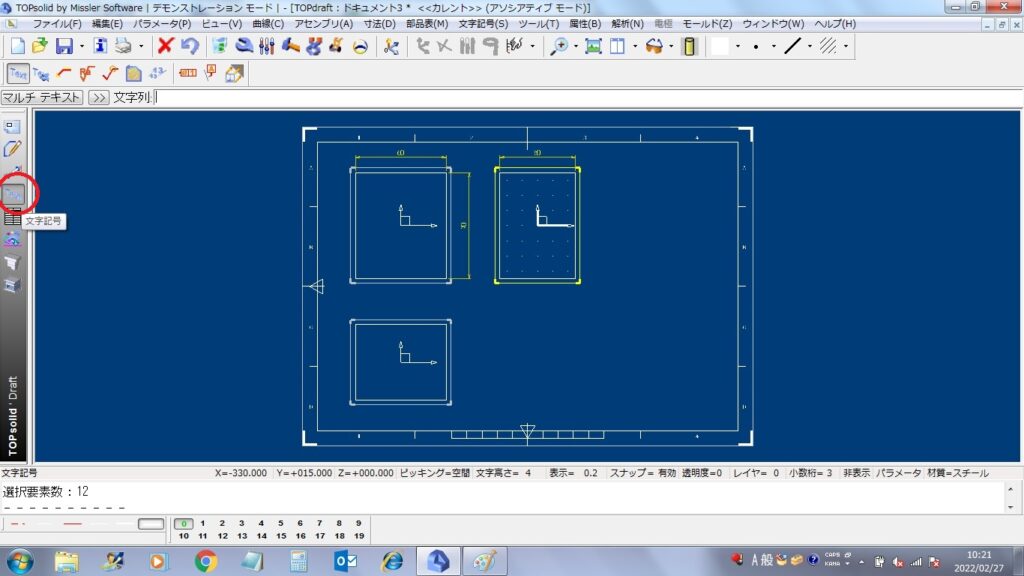

「文字記号」のツールを選択します。

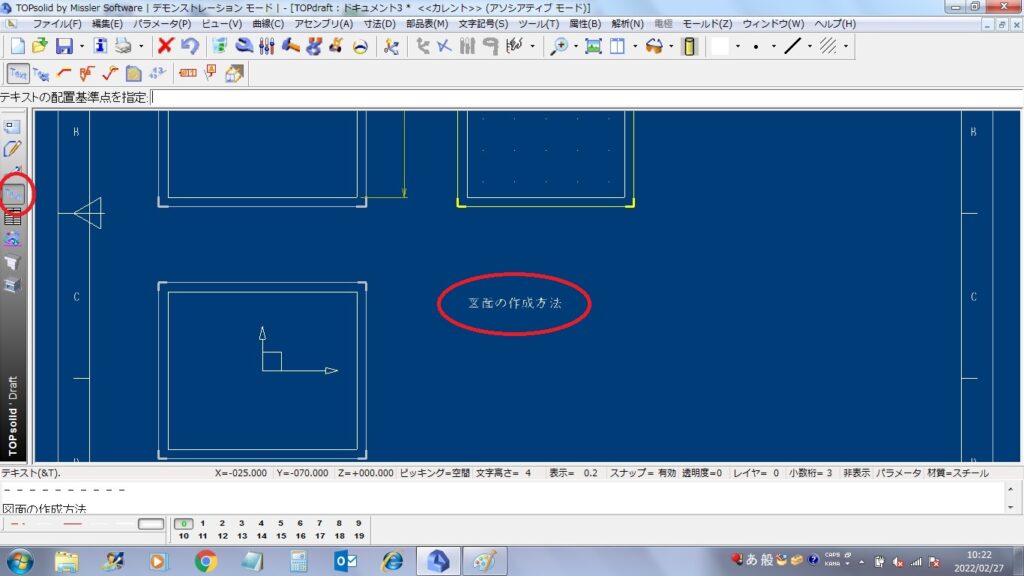

「テキスト」などを配置できます。

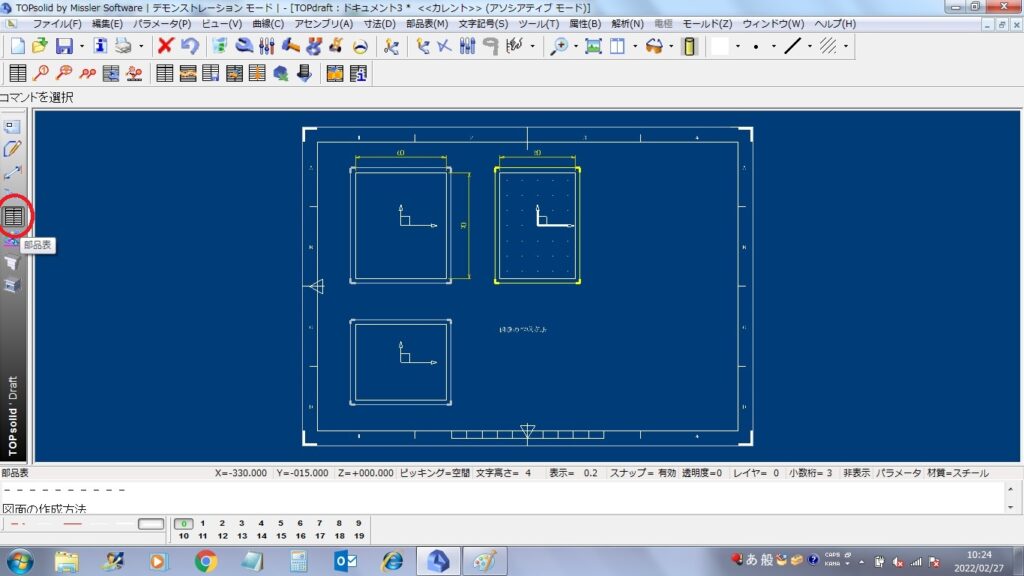

「部品表」のツールも使えます。

TopSolid 図面の作成方法 まとめ

今回は図面の作成方法について説明しました。TopSolidの図面作成ツールは使いやすいので色々と試してみてください。
