【3DCAD】FUSION360 機能説明 作成-ロフト

2023年3月11日3DCADfusion360

スポンサーリンク

当サイトはプロモーションを含みます

カズ

こんにちは、複業ブロガーのカズです。(@kazu20170825

本記事では「AUTODESK FUSION360 ロフト機能」について書いていきます。

カズのブログの内容

「FUSION360の使い方」を初めて操作する人にも分かりやすく書いていきます。

スポンサーリンク

使い方

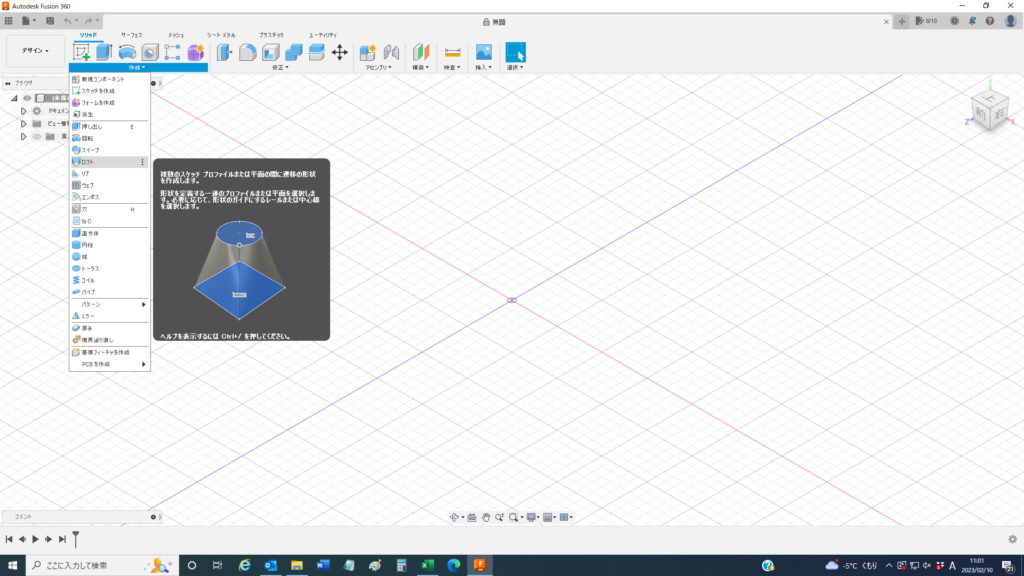

作成ツールのロフト機能とは複数のスケッチプロファイルまたは平面のあいだにロフトを作成する機能です。

設定項目

設定項目設定内容
プロファイルプロファイルを選択します。
ガイドタイプレール・・・任意のレールを追加することでロフト形状を調整できます。
中心線・・・ロフト断面が垂直になっているレールの役割をします。
チェーン選択隣接するエッジが選択され、一つのプロファイルとして含まれます。
両端を結合
接続エッジ結合・・・接線エッジを結合します。
保持・・・接線エッジを結合しないで保持します。
操作新規ボディ・・・アクティブなコンポーネントに新しいボディを作成します。
結合・・・新しいボディを既存のボディと結合します。
切り取り・・・既存のボディから領域を切り取ります。
交差・・・既存のボディと新しいボディの交差にボディを作成します。
新規コンポーネント・・・新しいコンポーネントに新しいボディを作成します。
ロフトの設定項目
