【3DCAD】FUSION360で曲面にスケッチを投影する方法(画像14枚使用)

こんにちは、複業ブロガーのカズです。(@kazu20170825)

今日は何をするんですか?

今日はFUSION360で曲面にスケッチを投影する方法を紹介するよ。
本記事では「AUTODESK FUSION360で曲面にスケッチを投影する方法」について書いていきます。
「FUSION360の使い方」を初めて操作する人にも分かりやすく書いていきます。
AUTODESK FUSION360 スイープ機能

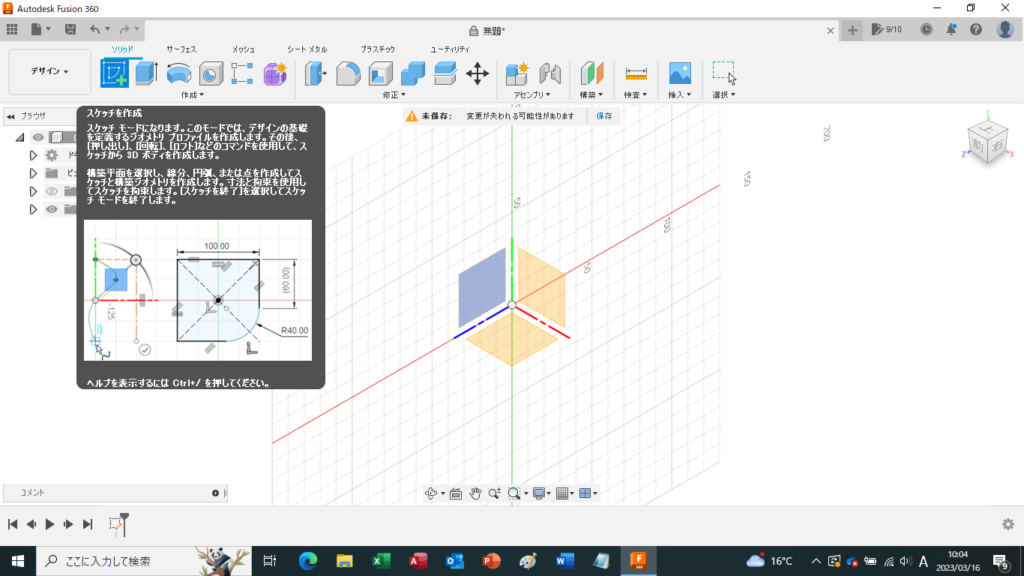

スケッチ作成を選択します。

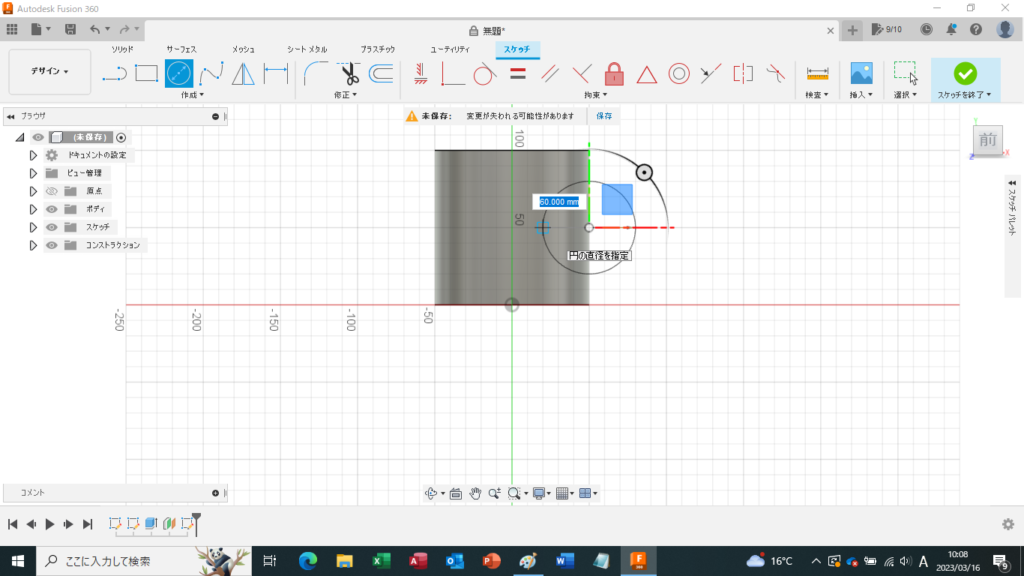

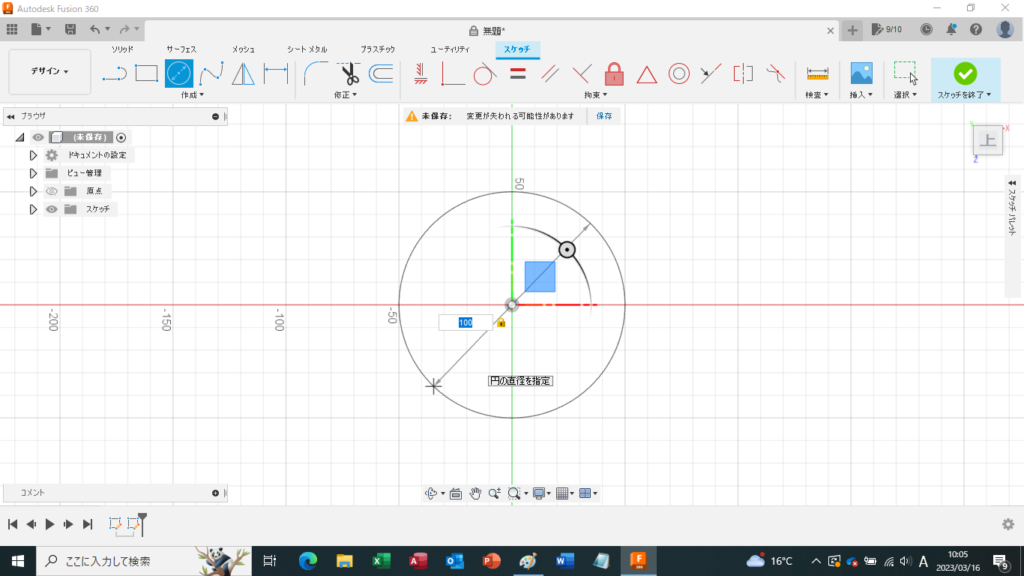

任意の大きさで円を描きます。

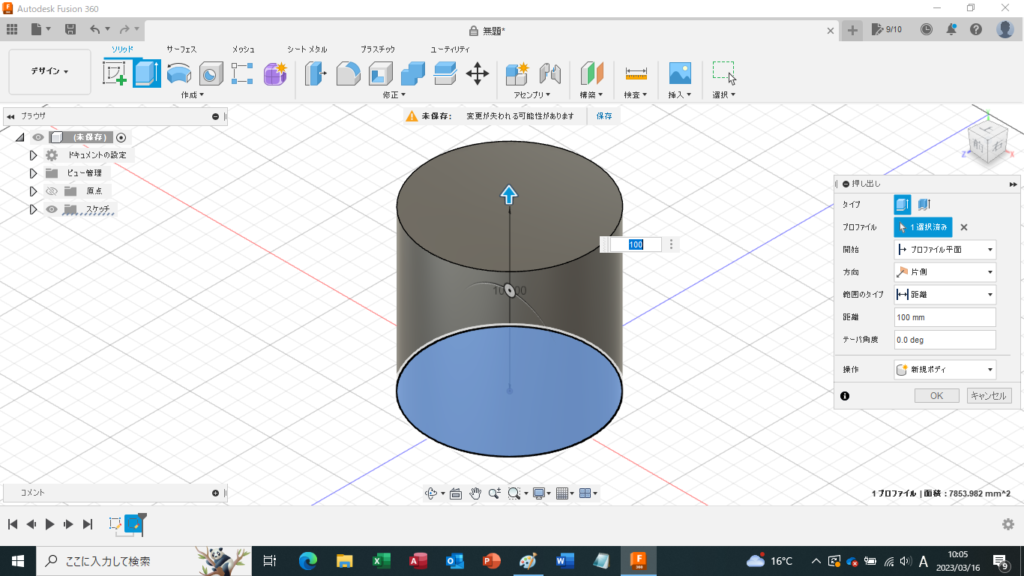

任意の高さ(今回は100mm)を指定する。

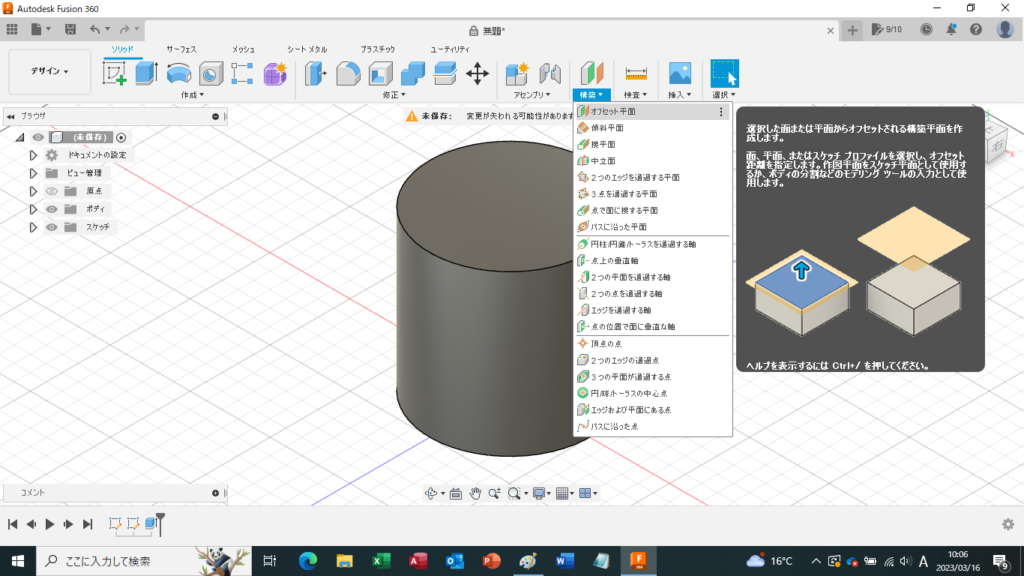

構築ツールのオフセット平面を選択します。

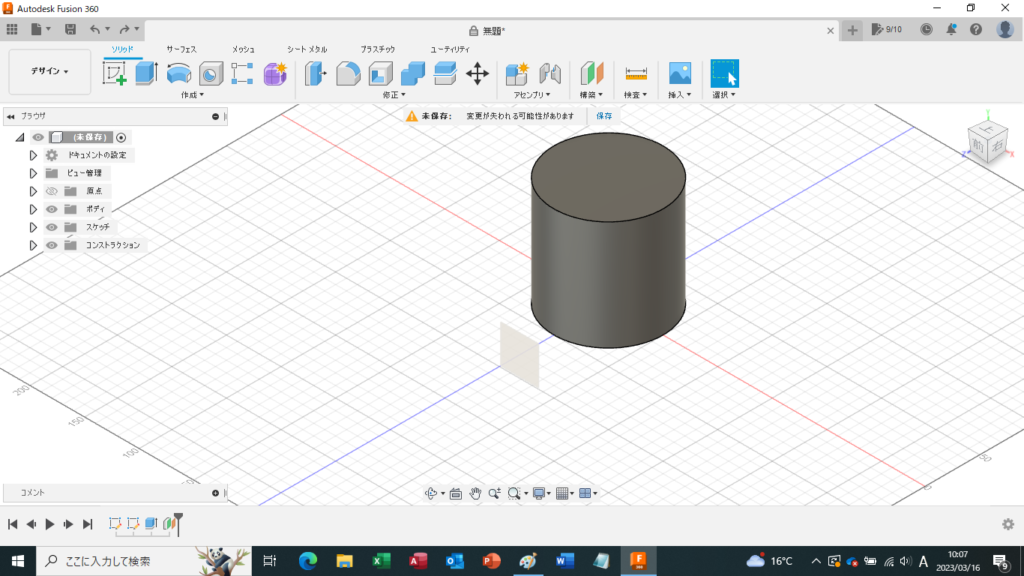

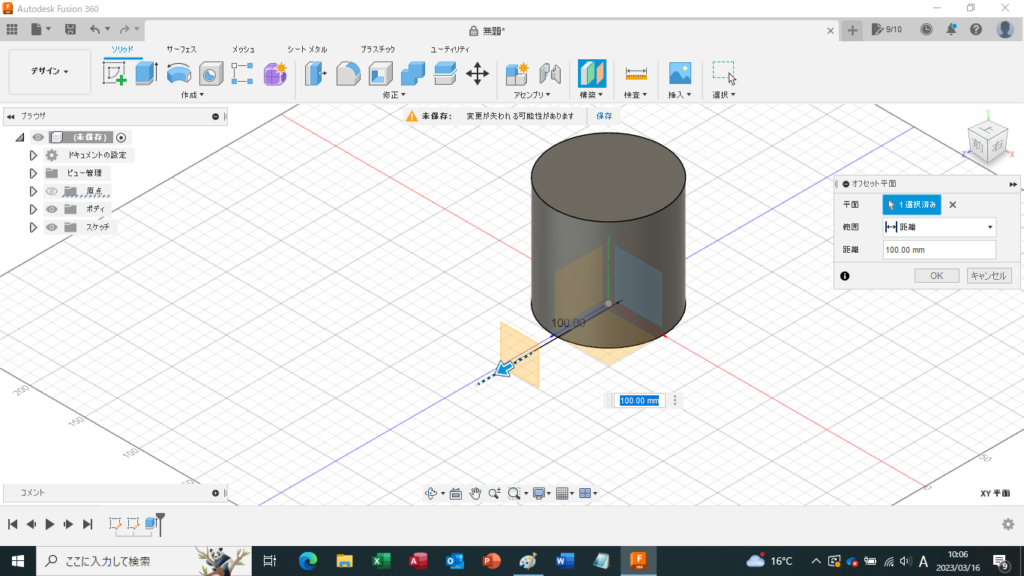

XY平面のオフセット平面を作成します。

スケッチ作成を選択します。

任意の位置に円を描きスケッチを終了します。

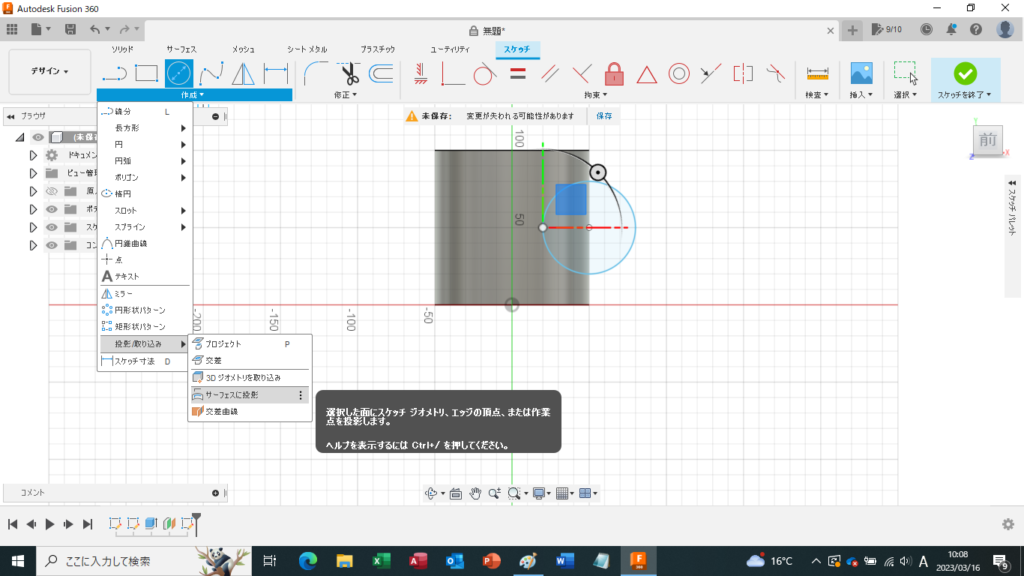

投影/取り込みから「サーフェスに投影」を選択します。

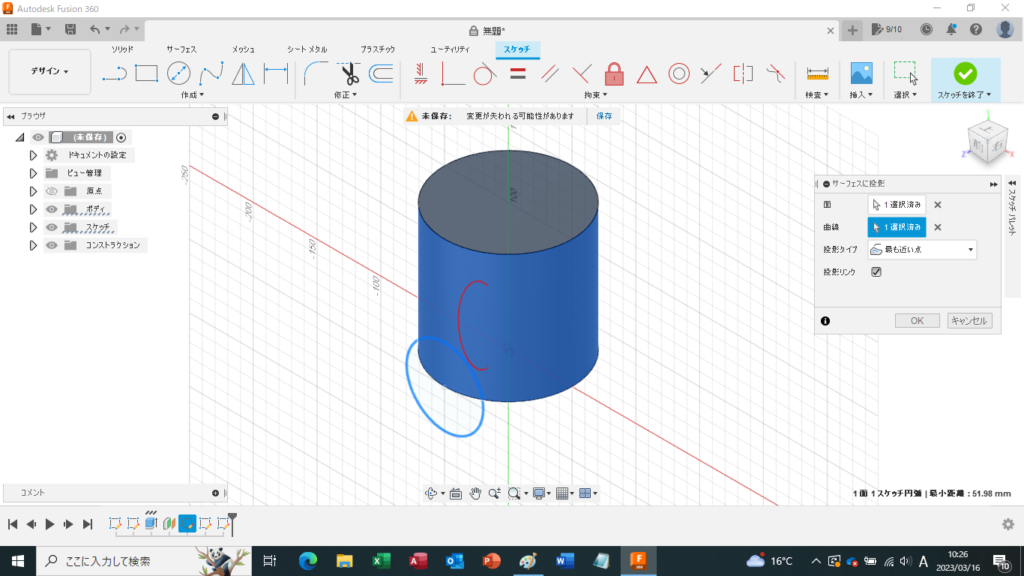

面で曲面、曲線でスケッチを選択し、投影タイプで「最も近い点」を選択しOKをクリックします。

投影タイプが「最も近い点」になっていると、曲面に投影されたスケッチがずれてしまいます。

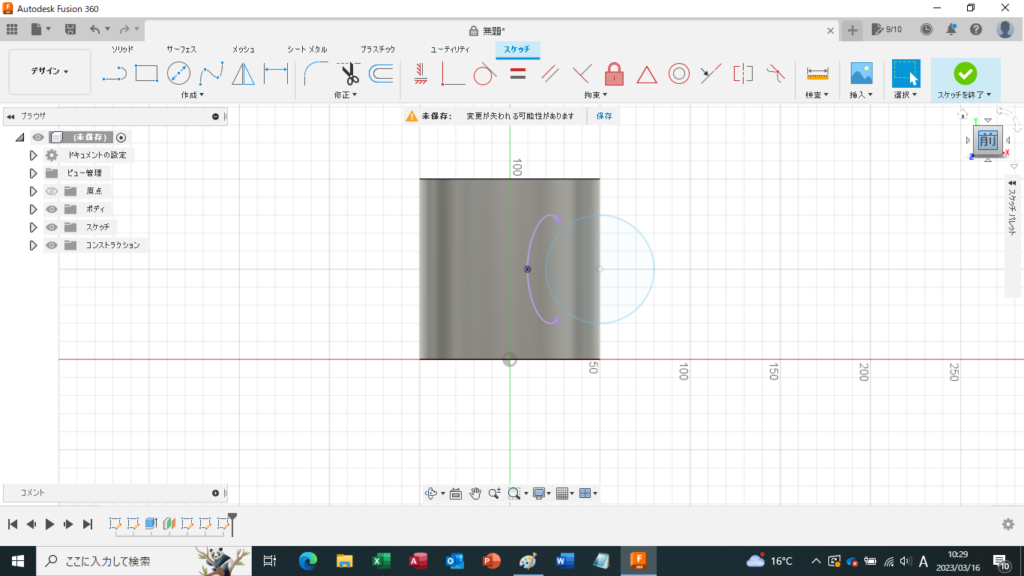

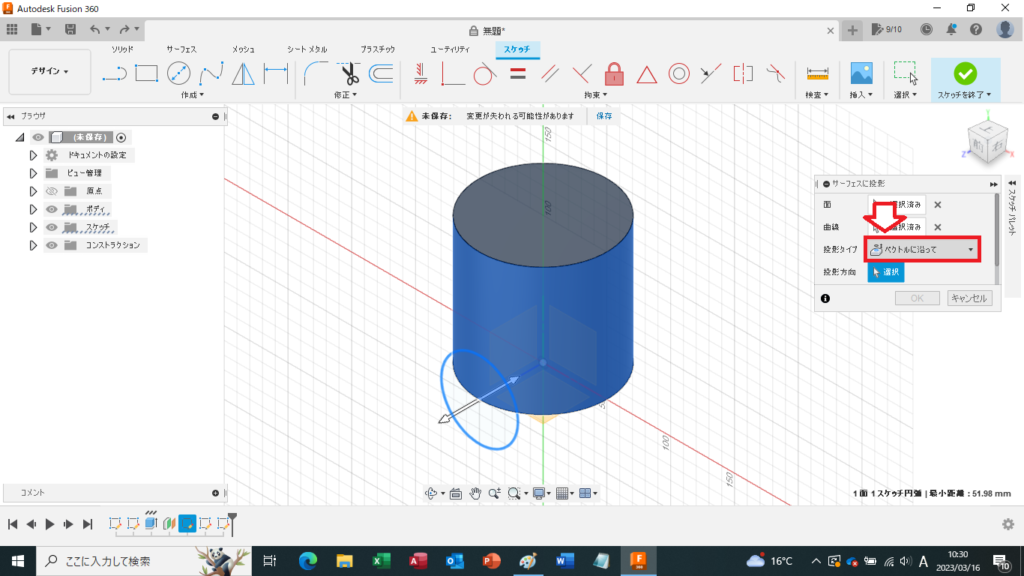

投影タイプで「ベクトルに沿って」を選択します。

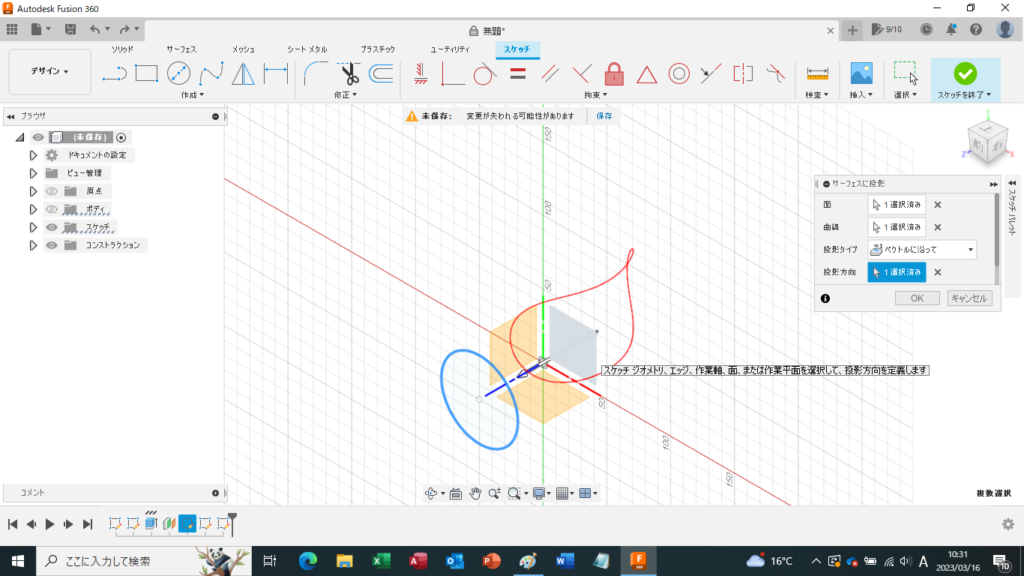

投影方向でXY平面を選択するとプレビューが表示されます。

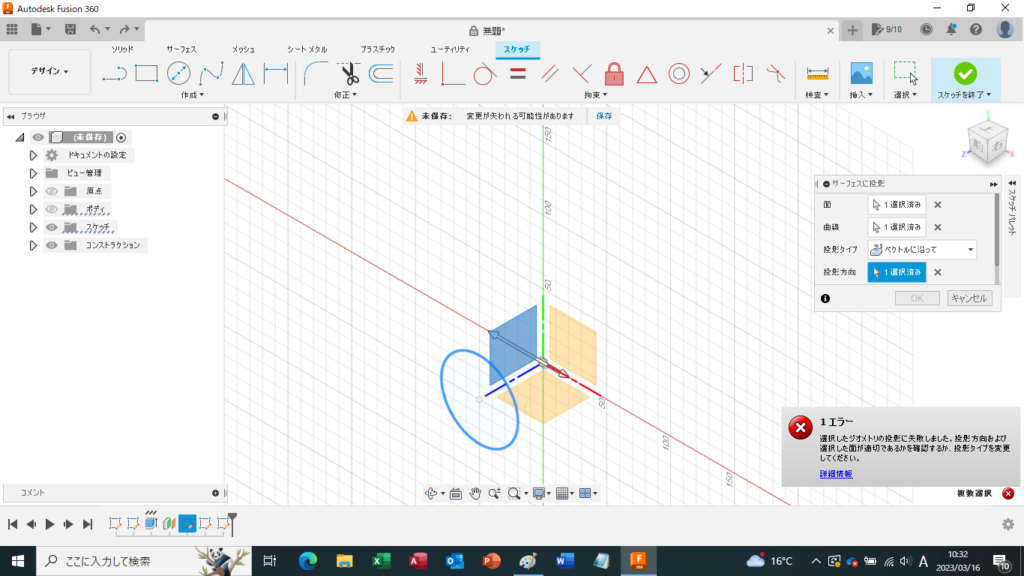

YZ平面を選択するとエラー表示されます。

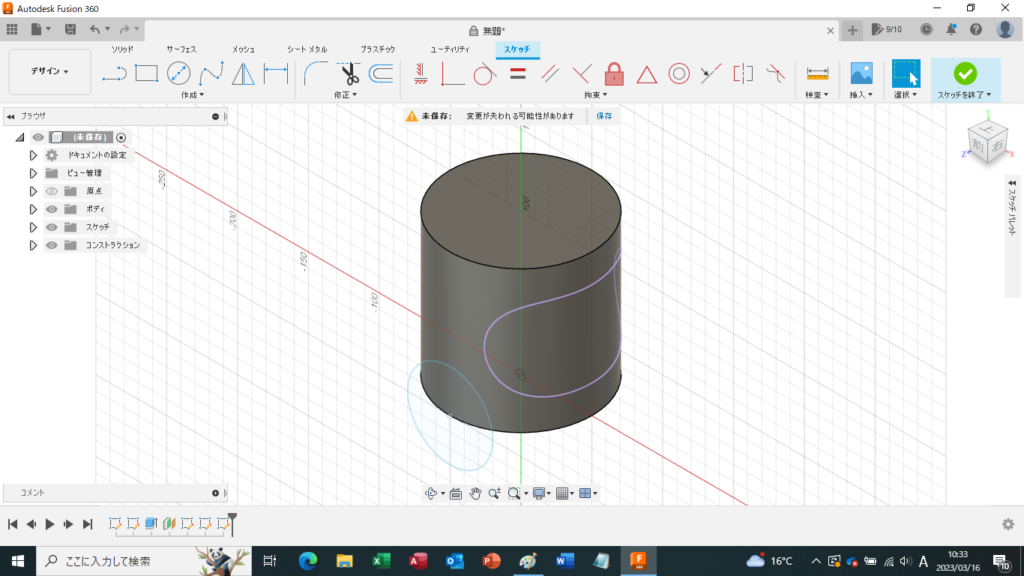

XY平面を選択しOKをクリックすると曲面にスケッチを投影することができました。
AUTODESK FUSION360 まとめ
